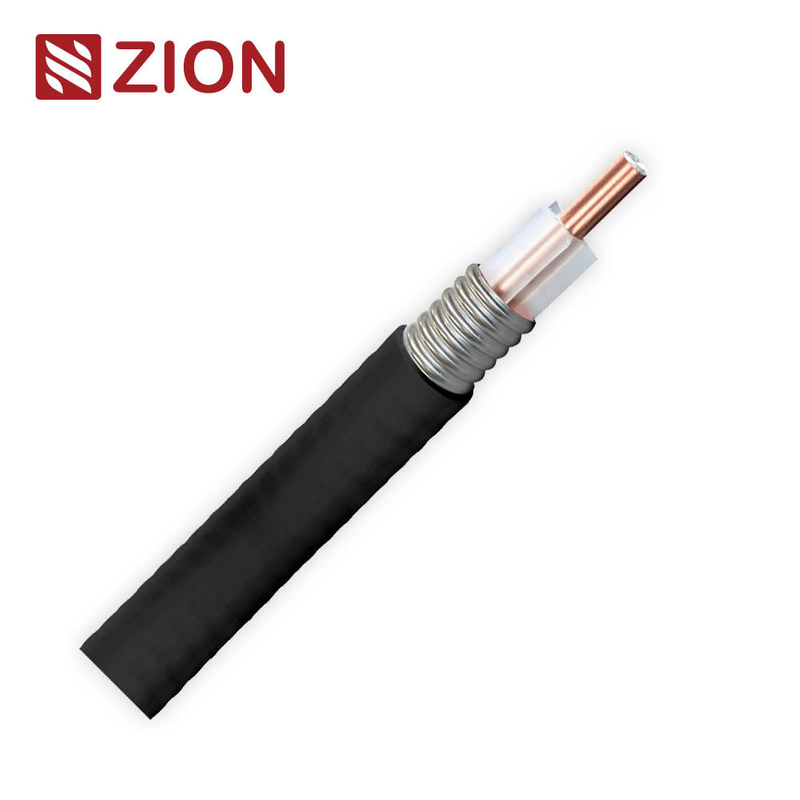

Cavo coassiale RF dielettrico ad aria in alluminio da 1/2" per trasmissione ad alta efficienza fino a 6 GHz

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Informazioni di base
Luogo di origine: Ningbo, Shanghai
Marca: hellosignal
Numero di modello: Rf
Quantità di ordine minimo: 10 km
Imballaggi particolari: rotolo, bobina di legno, cartone, pallet
Tempi di consegna: Normalmente 25 giorni lavorativi
Miglior prezzo Contattaci
Informazioni dettagliate
Evidenziare:

Cavo coassiale RF da 1/2"

,

Cavo dielettrico ad aria da 6 GHz

,

Cavo coassiale in alluminio corrugato

Descrizione di prodotto

■Descrizione

Questo cavo coassiale RF dielettrico ad aria in alluminio da 1/2" è progettato per la trasmissione RF ad alta efficienza in comunicazioni wireless, trasmissione TV e radio, difesa HF, radio mobile, soluzioni via cavo e sistemi DAS in-building.
Il suo conduttore CCA di precisione, il conduttore esterno in rame corrugato e il dielettrico ottimizzato offrono una bassa attenuazione e prestazioni a banda larga stabili fino a 6 GHz.

■Caratteristiche di progettazione

Componente Materiale / Specifiche
Conduttore interno Filo di alluminio rivestito in rame, Ø 4,75 ± 0,05 mm
Isolamento Polietilene estruso, Ø 11,80 ± 0,20 mm
Conduttore esterno
Alluminio corrugato, Ø 13,80 ± 0,15 mm
Guaina PVC, colore bianco, Ø 15,90 ± 0,20 mm

■Specifiche elettriche

Parametro Valore
Impedenza 50 ± 2 Ω
Velocità relativa di propagazione 0,88
Capacità 75 pF/m
Frequenza massima di funzionamento 6 GHz
Potenza di picco nominale 40 kW
Tensione di picco RF 2000 Volt
Tensione di prova scintilla della guaina 8000 Vrms
Resistenza CC del conduttore interno ≤ 1,58 Ω/km
Resistenza CC del conduttore esterno ≤ 2,29 Ω/km

■Specifiche ambientali

Condizione Intervallo di temperatura
Installazione -20°C a +60°C
Funzionamento -40°C a +85°C
Stoccaggio -40°C a +85°C

■Specifiche meccaniche

Parametro Valore
Resistenza alla trazione 549 N
Raggio di curvatura minimo (singolo) 76 mm
Raggio di curvatura minimo (ripetuto) 127 mm
Momento flettente 5,4 N·m
Resistenza allo schiacciamento su piastra piana 12 N/mm

■Condizioni standard

Attenuazione, VSWR: misurato a temperatura ambiente 20°C, VSWR = 1,0
Potenza media: misurata a temperatura ambiente 40°C, VSWR = 1,0
Potenza media (alta temperatura): Temperatura del conduttore interno = 100°C

■VSWR (Voltage Standing Wave Ratio)

Banda di frequenza VSWR Max
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Attenuazione e gestione della potenza

Frequenza (MHz) Attenuazione tipica (dB/100 m) Potenza media (kW)
100 2,41 3,18
200 3,46 2,21
450 5,32 1,44
800 7,28 1,06
900 7,76 0,99
1500 10,3 0,75
1800 11,5 0,67
2000 12,2 0,63
2200 12,8 0,61
2400 13,5 0,57
2500 13,8 0,56
2700 14,5 0,54
3500 16,9 0,46
4000 18,3 0,43
5000 20,9 0,38
6000 23,3 0,34

■Imballaggio

Imballaggio: 500 m per bobina
Dimensioni bobina: 75 × 53 × 75 cm

■Certificazione

Il cavo è conforme agli standard internazionali pertinenti per la trasmissione coassiale RF. Documentazione di certificazione disponibile su richiesta.

■Ordinazione

Codice articolo Descrizione
7101117 1-2" Air Aluminum Dielectric PVC CM
7101117R 1-2" Air Aluminum Dielectric PVC CMR/FT4
7101117P 1-2" Air Aluminum Dielectric PVC CMP/FT6
