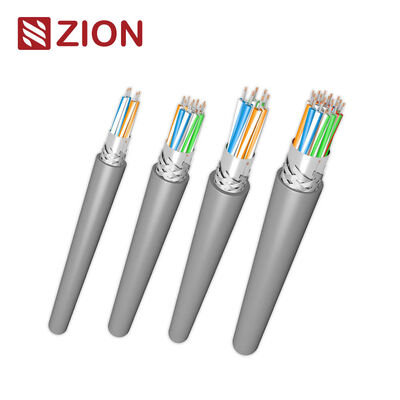

Cavo di comunicazione RS485/RS232 schermato con lamina di rame stagnato a trefoli da 28AWG con impedenza di 120Ω per l'automazione industriale

■Cavo di comunicazione multi-coppia RS485/RS232 (28AWG, 4–12.5 coppie, schermatura in lamina, PVC, 120Ω)

Cavo dati stabile a bassa capacità per l'automazione industriale e la comunicazione seriale

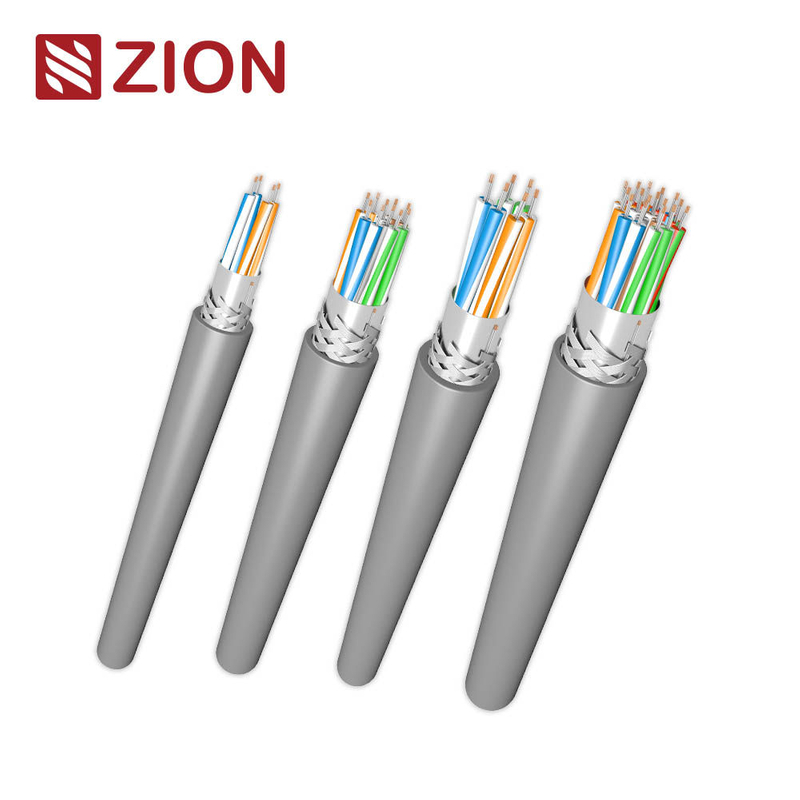

Modelli disponibili: 73004 (4 coppie) · 73005 (5 coppie) · 73006 (8 coppie) · 73012 (12.5 coppie)

I cavi multi-coppia ZION COMMUNICATION RS485/RS232 sono progettati per una trasmissione dati affidabile, a basso rumore e resistente alle interferenze nei sistemi di controllo industriale, automazione degli edifici, strumentazione e comunicazione seriale.
Tutti i cavi sono dotati di conduttori in rame stagnato a trefoli da 28AWG, isolamento in schiuma PE, schermatura in lamina al 100% e una guaina in PVC resistente, raggiungendo un'impedenza caratteristica di 120Ω e una bassa capacità per una segnalazione differenziale stabile ad alta velocità.

■Caratteristiche principali

• I conduttori in rame stagnato a trefoli da 28AWG garantiscono flessibilità e alta integrità del segnale.

• L'isolamento in schiuma PE (FPE) riduce la capacità e migliora le prestazioni ad alta frequenza.

• La schermatura complessiva in lamina di alluminio/poliestere (tipo Beldfoil®) offre un'eccellente protezione EMI/RFI.

• Il filo di drenaggio in rame stagnato consente una messa a terra affidabile e la terminazione dello schermo.

• Impedenza caratteristica di 120Ω, ideale per i sistemi di comunicazione RS485/RS422/RS232.

• Bassa capacità:

• 11 pF/ft (36 pF/m) cond-to-cond

• 20 pF/ft (66 pF/m) cond-to-shield

• Tensione nominale: 150 V (CL2), 30 V (UL AWM 2919).

• Temperatura di esercizio: −20 °C a +60 °C.

• Disponibile in 4-12,5 coppie per adattarsi a diverse densità di cablaggio.

■ Applicazioni tipiche

• Trasmissione dati seriali RS485 / RS422 / RS232

• PLC, DCS e reti di automazione industriale

• Controllo e monitoraggio del movimento industriale

• Sistemi di gestione degli edifici (BMS), reti HVAC

• Sicurezza, controllo accessi e sistemi di allarme

• Strumentazione, sensori e collegamenti I/O remoti

■Costruzione del cavo

■Caratteristiche elettriche (tipiche)

Basato sul modello 73004. Altri modelli condividono prestazioni elettriche identiche con differenze solo in O.D. e peso.

■Meccanico e ambientale

■Selezione del modello (serie 4–12,5 coppie)

■Standard e conformità
