■ ZION Fibra ottica splice trays

Visualizzazione del prodotto

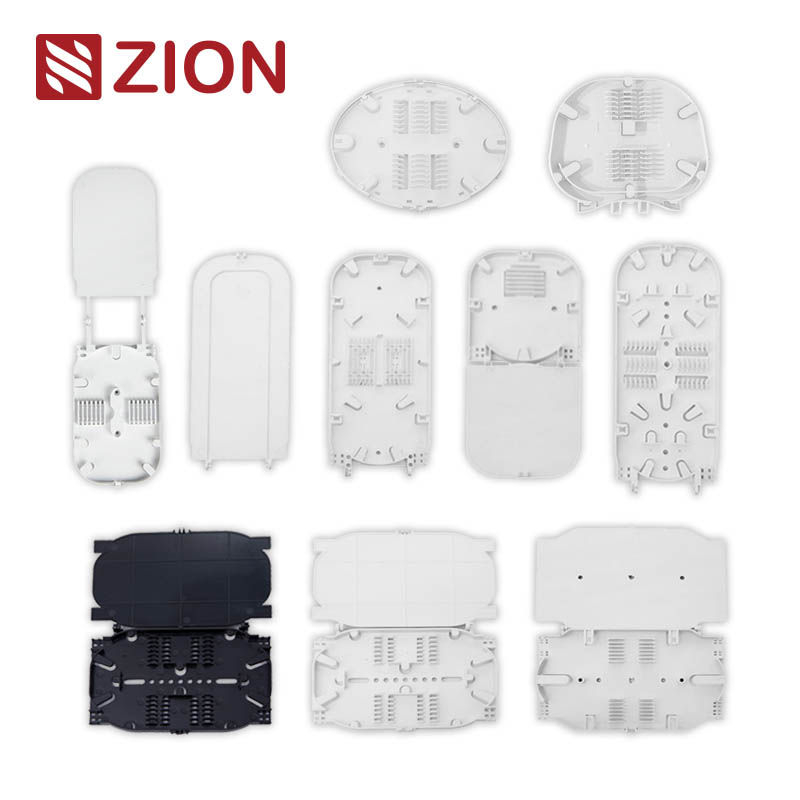

I vassoi di fusione in fibra ottica ZION sono progettati per organizzare e proteggere le fusioni di fibra all'interno di chiusure di fusione ottica, cornici di distribuzione e scatole di accesso FTTH.Ogni vassoio fornisce percorsi di routing controllati, la conservazione sicura degli splice e la gestione chiara della fibra per ridurre il rischio di installazione e migliorare l'affidabilità della rete a lungo termine.

Applicazioni

• Chiusure di fusione in fibra ottica (Dome / Inline)

• Fonte di distribuzione ottica

• Box di distribuzione della fibra (FDB) / Box di terminazione

• Apparecchi per la costruzione di apparecchi per la costruzione di apparecchi per la costruzione di apparecchi per la costruzione di apparecchi per la costruzione di apparecchi

• Reti di accesso FTTH / FTTx e collegamenti backbone

Caratteristiche di progettazione

• Protezione da fusione
  Scalature dedicate per i protettori di fusione termicamente contraddistinti (sostenute lunghezze comuni).

• Routing in fibra
  Canali di routing lisci e arrotondati riducono le micro-dobbiature e i danni accidentali.

• Radius di curvatura
  La geometria di routing controllata aiuta a mantenere il raggio minimo di curva raccomandato.

• Di mantenimento conveniente
  I percorsi di fibra chiari e le zone di etichettatura semplificano l'ispezione, il rientro e la risoluzione dei problemi.

• Espansione a più strati
  Strutture impilabili / a cerniera disponibili per chiusure a più vassoi e conteggi elevati di fibre.

Costruzione del vassoio di fusione

Nota: la costruzione può essere personalizzata per abbinare la chiusura, l'ODF o la struttura interna del gabinetto.

Opzioni di capacità di fusione

Compatibilità

• Compatibile con chiusure di fusione in fibra ottica a cupola e in linea

• Adatti a fibre mono- e multi-mode

• Supporta le fibre G.652D / G.657A1 / G.657A2

• Disegnati per protettori di fusione termicamente restrittivi standard

• Ideale per l'accesso FTTH, la distribuzione e le reti backbone

Installazione e manutenzione

1. Indirizzare le fibre in entrata lungo i canali di guida del vassoio e fissarle nei punti di fissaggio.

2. L'inclusione delle splices nelle fessure del supporto dedicato (corrispondenza della lunghezza della manica al tipo di vassoio).

3. Organizzare i cicli di fibra sciolti mantenendo il raggio di piegatura raccomandato.

4. Etichettare le fibre/i vassoi per un'identificazione rapida durante il futuro rientro.

5. Rientrata in servizio senza disturbare le fibre esistenti (opzioni impilate/arricciate).

Perché scegliere i vassoi per la fusione ZION?

• Progettazione in grado di ingegneria
  La geometria di routing ottimizzata aiuta a ridurre lo stress delle fibre e migliora l'affidabilità.

• Fornitura adatta ai progetti
  Capacità di produzione stabile per impianti su larga scala e consegna rapida.

• Personalizzazione OEM / ODM
  Dimensioni del vassoio, tipo di porta-splice, metodo di montaggio e supporto per l'etichettatura disponibili.

• Compatibilità delle soluzioni
  Funziona senza intoppi con chiusure, armadi e accessori FTTH per una gestione completa della fibra.

Domande frequenti

Quali lunghezze di manica di fusione sono supportate?
Si possono supportare manicotti di fusione termicamente resistenti comuni (ad esempio, 40 / 45 / 60 mm).

Puoi personalizzare un vassoio per la nostra chiusura/ODF?
Sì, condividete le dimensioni del layout interno, il metodo di montaggio, il numero di fibre target e il tipo di manica di fusione.

Come faccio a scegliere 12 contro 24 splice per vassoio?
Per chiusure compatte, i vassoi a 12 splice possono migliorare la maneggevolezza; per progetti ad alta densità, i vassoi a 24 splice riducono la quantità di vassoie.

Specchi veloci

Informazioni su ordini

• Capacità richiesta (splices/tray)

• Lunghezza della manica di fusione (mm)

• Dimensioni limite del vassoio (L×W×H)

• Modello di montaggio (clip/viti/ormeggiatura)

• Applicazione (chiusura/ODF/FDB)
