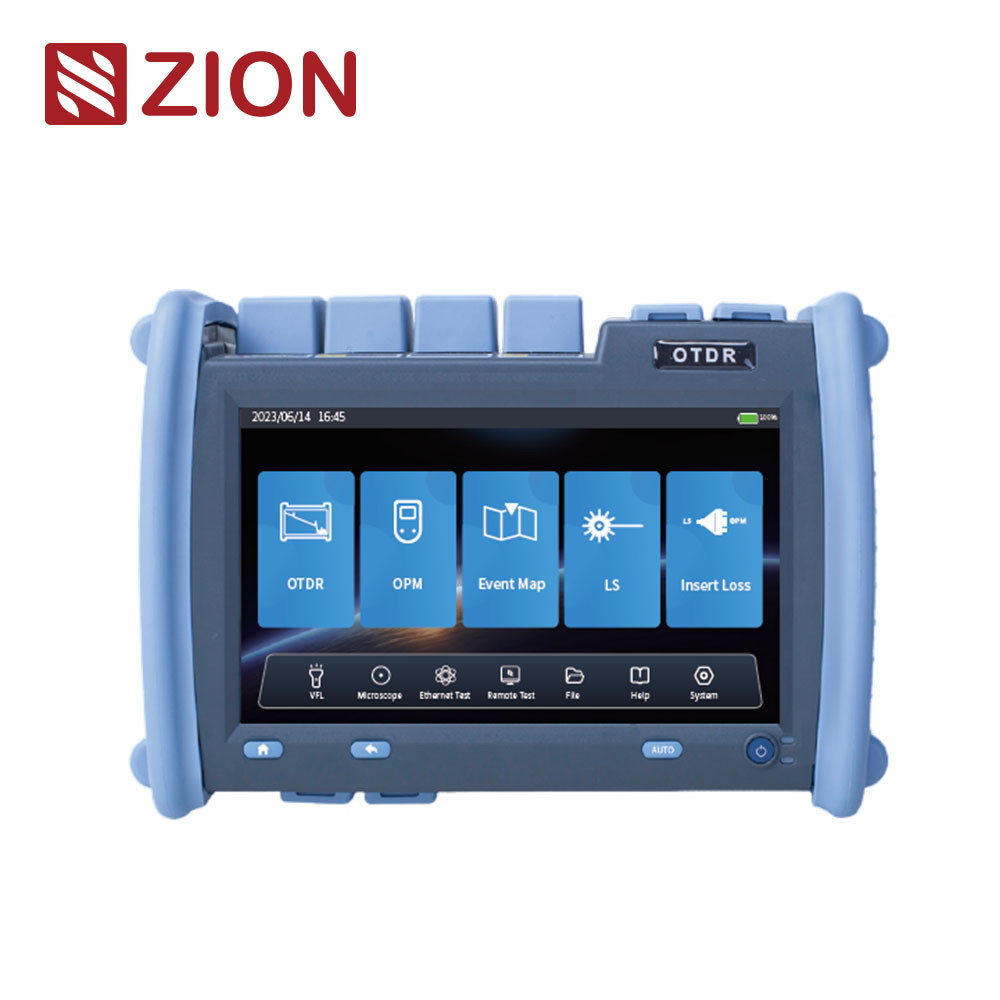

L'OTDR ad alte prestazioni serie ZCOTDR-6800 adotta uno schermo a colori da 7 pollici, che facilita l'operazione. Integra funzioni multifunzione per aiutare i clienti a risolvere in modo più efficace i test sul campo dei collegamenti di comunicazione e la successiva manutenzione. La gamma dinamica massima è di 45 dB. Può essere penetrato attraverso lo splitter di luce per migliorare efficacemente le prestazioni nei test di rete PON.
Le serie ZCOTDR-6800 sono utilizzate principalmente per misurare la lunghezza, la perdita e la qualità della connessione della fibra ottica e del cavo. È ampiamente utilizzato nella costruzione di ingegneria, nei test di manutenzione della linea, nella riparazione di emergenza, nello sviluppo e nella misurazione della produzione di fibra ottica e cavo ottico. Viene utilizzato principalmente nella linea principale urbana, nella rete dorsale e nella rete metropolitana. |
|
|
|
|
| Caratteristiche del prodotto |
|
|
|
|
| • Processore quad-core, sistema Linux, controllo fluido |
 |
| • L'area cieca minima dell'evento è di 0,8 m, la gamma dinamica massima è di 45 dB |
| • Ampia capacità di archiviazione, memoria interna >12 GB |
| • Genera report di test e diagnosi PDF con un clic |
| • Schermo capacitivo multi-touch HD, risoluzione 1024X600 |
| • Test splitter di rete PON, supporto fino a 1/64 |
| • Formato di output file SOR standard |
| • Il nome del file può essere output sia in cinese che in inglese |
• Integra OTDR/VFL/LS/OPM/Event Map/Test di perdita
/Identificatore di estremità/Remoto Ethernet/Test di rete |
|
| Specifiche tecniche |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Modello |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
SM1 |
| Tipo |
SM |
|
MM |
SM/MM |
| Lunghezza d'onda |
1650nm |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
/1550nm
/1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Gamma dinamica massima (dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Zona cieca dell'evento |
1m |
0.8m |
0.8m |
1m |
0.8m |
1m |
1m |
1m |
| Zona cieca ATT |
5m |
4m |
4m |
5m |
4m |
4m |
5m |
5m |
| Intervallo di test |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Larghezza impulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Precisione di intervallo |
±(0.75m+Intervallo di campionamento+0.005%xDistanza di test) |
| Precisione della perdita |
±0.01dB/dB |
| Punti di campionamento massimi |
≥256k |
| Risoluzione del campionamento |
0.05m-4m |
|
| OTDR |
| Precisione della riflessione |
0.03dB/dB |
| Formato file |
Formato file standard SOR |
| Analisi della perdita |
Metodo a 4 punti / metodo a 5 punti |
| Livello di sicurezza laser |
Classe Ⅱ |
| Frequenza di aggiornamento |
3Hz (Tip.) |
| Memorizzazione dati |
≥12GB |
| Connettore |
FC/UPc(SC,ST intercambiabili) |
| OPM |
| Intervallo di lunghezze d'onda |
800nm~1700nm |
| Connettore |
Universale FC/SC/ST |
| Ambito del test |
-50dBm~+26dBm/-70dBm~+10dBm |
| Incertezza |
±5% |
| Lunghezza d'onda di calibrazione |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Lunghezza d'onda |
Coerente con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥-5dBm |
| Stabilità |
CW, +0.5dB/15min (Test dopo 15 minuti di preriscaldamento) |
| Connettore |
FC/UPC(SC,ST intercambiabili) |
| VFL |
| Lunghezza d'onda |
650nm士20nm |
| Potenza di uscita |
≥10 mW |
| Modalità |
CW/1Hz/2Hz |
| Connettore |
FC/UPC(SC,ST intercambiabili) |
| L'indice di test della perdita ottica si riferisce all'indice della sorgente luminosa e del misuratore di potenza ottica di cui sopra. |
|
|
|
|
| Altri |
| Display |
Schermo tattile a colori da 7 pollici, risoluzione 1024X600 |
| Alimentazione |
Adattatore CA/CC: ingresso: 100v~240V, 50/60Hz,0.6A, Uscita: 12V-19v, 15A, Batteria al litio: 7.4v, 5200mAh |
| Temperatura di esercizio |
-10°C~+50°C |
| Temperatura di stoccaggio |
40°C~+70°C |
| Umidità relativa |
0~95%, senza condensa |
| Peso |
<1.2kg |
| Dimensioni |
227mmx160mmx70mm |
| Interfaccia dati |
USB-Ax2, porta di tipo C, LAN RJ45 100/1000Mbit/s |
| Dissipazione di potenza |
<6W |
| Funzioni dell'host: OTDR/OPM/FL/LS/Event Map/Rilevamento estremità fibra/Test di perdita ottica/Remoto Ethernet/Test di rete |
|
| Elenco di configurazione |
|
|
|
|
| N. |
Nome |
Quantità |
Osservazione |
| 1 |
Host |
1 |
|
| 2 |
Adattatore CA/CC |
1 |
|
| 3 |
Unità USB (contenente software di analisi/Manuale dell'utente) |
1 |
|
| 4 |
Cavo dati |
1 |
|
| 5 |
Adattatore OTDR SC |
1 |
|
| 6 |
Adattatore OPM SC |
1 |
|
| 7 |
Manuale dell'utente |
1 |
|
| 8 |
Certificato di calibrazione |
10 |
|
| 9 |
Certificato/Scheda di garanzia |
1 |
|
| 10 |
Pezzo di cotone pulito |
1 |
|
| 11 |
Manopola in pelle |
1 |
|
| 12 |
Zaino speciale per strumenti |
1 |
|
