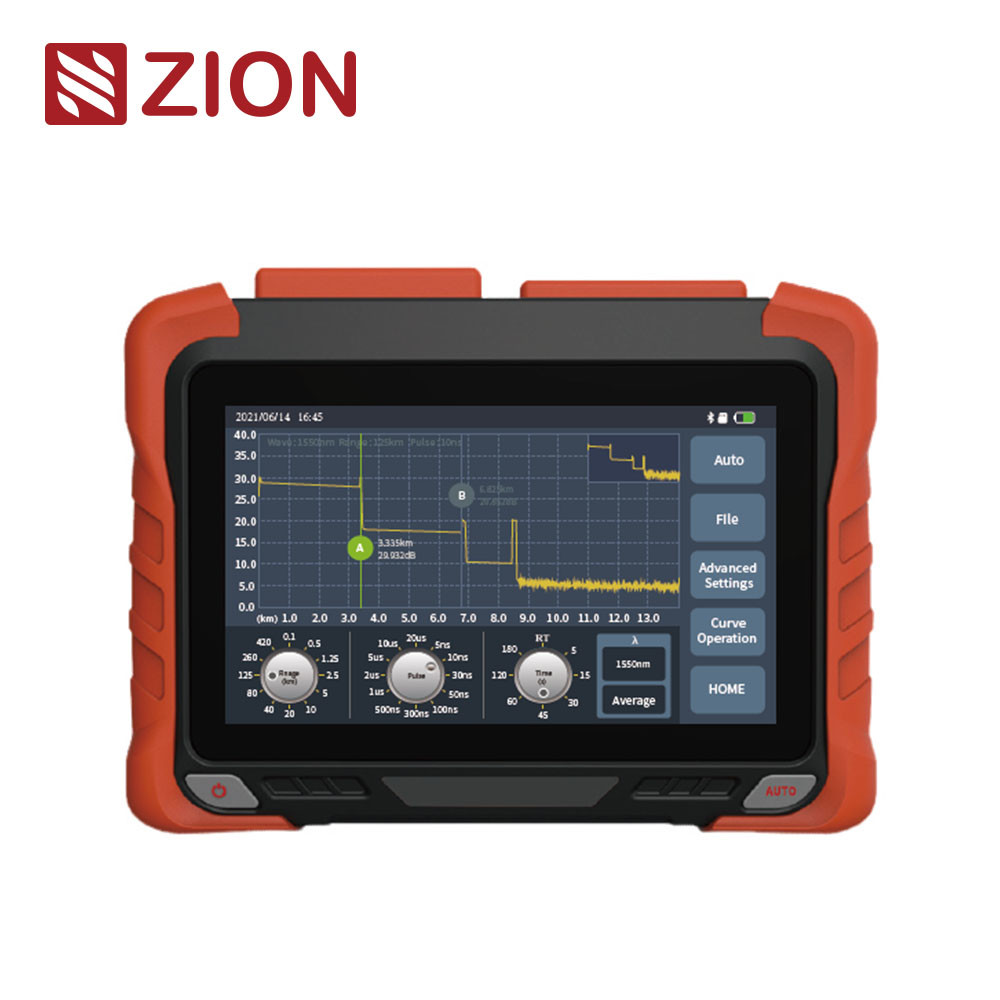

ZCOTDR-6200P PON Alto rendimento OTDR ottico riflettometro di dominio temporale adottare 7 pollici di capacità touch screen, che integra 9 moduli.
progettazione hardware intelligente eccellente, la precisione del test di fibra corta e il test automatico è superiore. può testare 1:64splitter. è dotato di test Ethernet ricco (Ping / PPOE, ecc),supporto di controllo APP.
La serie ZCOTDR-6200P è utilizzata per testare la lunghezza della fibra ottica, la perdita e la qualità della connessione, e utilizzata nella costruzione ingegneristica, test di manutenzione del collegamento, sono utilizzati principalmente nel tronco urbano,Rete del tronco osseo e rete metropolitana. |
| Caratteristiche del prodotto |
|
|
|
|
| • Zona morta per eventi da 0,5 metri |
 |
| • rilevamento on line, protezione attiva APD efficace |
| • Supporto al protocollo di ricarica rapida e alla power bank |
| • Ethernet test, supportando Ethernet Remote Test |
| • Supporto al test SM/MM/SM+MM |
| • Test online della rete PON |
| • Intervallo dinamico massimo 45 dB |
| • Funzionamento wireless dell'app mobile |
• Integrare OTDR/VFL/LS/OPM/Event Map/End Detection
/Prove di perdita ottica/Prove Ethernet/Prove a distanza/Gestione dei file |
| |
| Specifiche tecniche |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Modello |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Lunghezza d'onda |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(Filtrato) |
1650 nm±5 nm
(Filtrato) |
1310nm/1550nm±20nm
1625 nm±20 nm
(Filtrato) |
1310/1550 nm±20 nm
1650 ± 5 nm
(Filtrato) |
| Filtro |
/ |
Passaggio elevato> 1595 nm
Isolamento> 40 dB
(1270 nm ~ 1585 nm) |
Passaggio di banda
1650 nm±7 nm
Isolamento> 40 dB
(1650 nm±10 nm) |
Passaggio elevato> 1595 nm
Isolamento> 40 dB
(1270 nm ~ 1585 nm) |
Passaggio di banda1650nm±7nm
Isolamento> 40 dB
(1650 nm±10 nm) |
| Tipo di fibra |
G.652 |
| Distanza dinamica massima |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Zona cieca per eventi |
0.5m |
| ATT Zona cieca |
3.5m |
| PON Zona cieca |
30 metri |
| Intervallo di prova |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Larghezza dell'impulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Precisione di portata |
±(0,75m+ Intervallo campionamento 40,005% xDistanza di prova) |
| Precisione della perdita |
± 0,03 dB |
| Punti di esempio |
≥256k |
| |
| PON OTDR |
| Risoluzione del campione |
0.015m-16m |
| Accuratezza del riflesso |
± 2 dB |
| Formato del file |
Formato di file SORStandard |
| Modalità di misurazione delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Tasso di aggiornamento |
4 Hz (tipo) |
| Immagazzinamento dati |
Memoria interna: 2 GB,200,000 curve;Storage esterno:64GB |
| Collegamento |
FC/UPC (SC,ST intercambiabili) |
| Interfaccia dati |
USBA, porta di tipo C, RJ45 LAN 10/100Mbit/s |
| OPM |
| Intervallo di lunghezza d'onda |
800 nm~1700 nm |
| Collegamento |
Articolo universale FC/SC/ST |
| Portata della prova |
-50 dBm~+26 dBm/-70 dBm~+6 dBm |
| Incertezza |
± 5% |
| Lunghezza d'onda di taratura |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Tipo di laser |
FP-LD |
| Lunghezza d'onda |
Corrispondenza con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥-5dBm (fibra SM) |
| Modalità |
CW/270Hz/1kHz/2kHz |
| Stabilità |
CW+,0,5dB/15min ((Prova dopo 15 minuti di pre riscaldamento) |
| Collegamento |
FC/UPC ((SC,ST intercambiabili) |
| VFL |
| Lunghezza d'onda |
650nm士20nm |
| Potenza di uscita |
≥ 10 mW |
| Modalità |
CW/1Hz/2Hz |
| Stabilità |
FC/UPC ((SC,ST intercambiabili) |
| L'indice di perdita ottica si riferisce all'indice di fonte e di potenza ottica di cui sopra. |
| Altri |
| Visualizzazione |
7 pollici LCD a colori + touch screen Risoluzione: 800×480 |
| Fornitore di energia |
Adattatore di tipo C: ingresso: 100v~240v, 50/60Hz,uscita: 5V/3A,9V/2A, 12V/1.5A Batteria al litio: 3.7v,10400mAh |
| Temperatura di funzionamento |
-10°C~+50°C |
| Temperatura di conservazione |
-40°C~+70°C |
| Umidità relativa |
0~95%, non condensante |
| Peso |
< 1,2 kg |
| Dimensione |
215 mmx160 mmx50 mm |
| Funzioni dell'host: OTDR/VFL/LS/OPM/Event map/End Detect/Optical Loss lest/Ethemmet test/Remote test/File management |
| |
| Lista delle configurazioni |
|
|
|
|
| - No, no, no. |
Nome |
Quantità |
Commento |
| 1 |
Ospite |
1 |
|
| 2 |
Adaptatore AC/DC |
1 |
|
| 3 |
Disco U (contiene software di analisi/Manuale dell'utente) |
1 |
|
| 4 |
Linea dati |
1 |
|
| 5 |
Adattatore OTDR SC |
1 |
|
| 6 |
Adattatore OPM SC |
1 |
|
| 7 |
Manuale dell'utente |
1 |
|
| 8 |
Certificazione di taratura |
1 |
|
| 9 |
Certificato/carta di garanzia |
1 |
|
| 10 |
Pezzo di cotone pulito |
10 |
|
| 11 |
Manico in pelle |
1 |
|
| 12 |
Zaino speciale per strumento |
1 |
|
