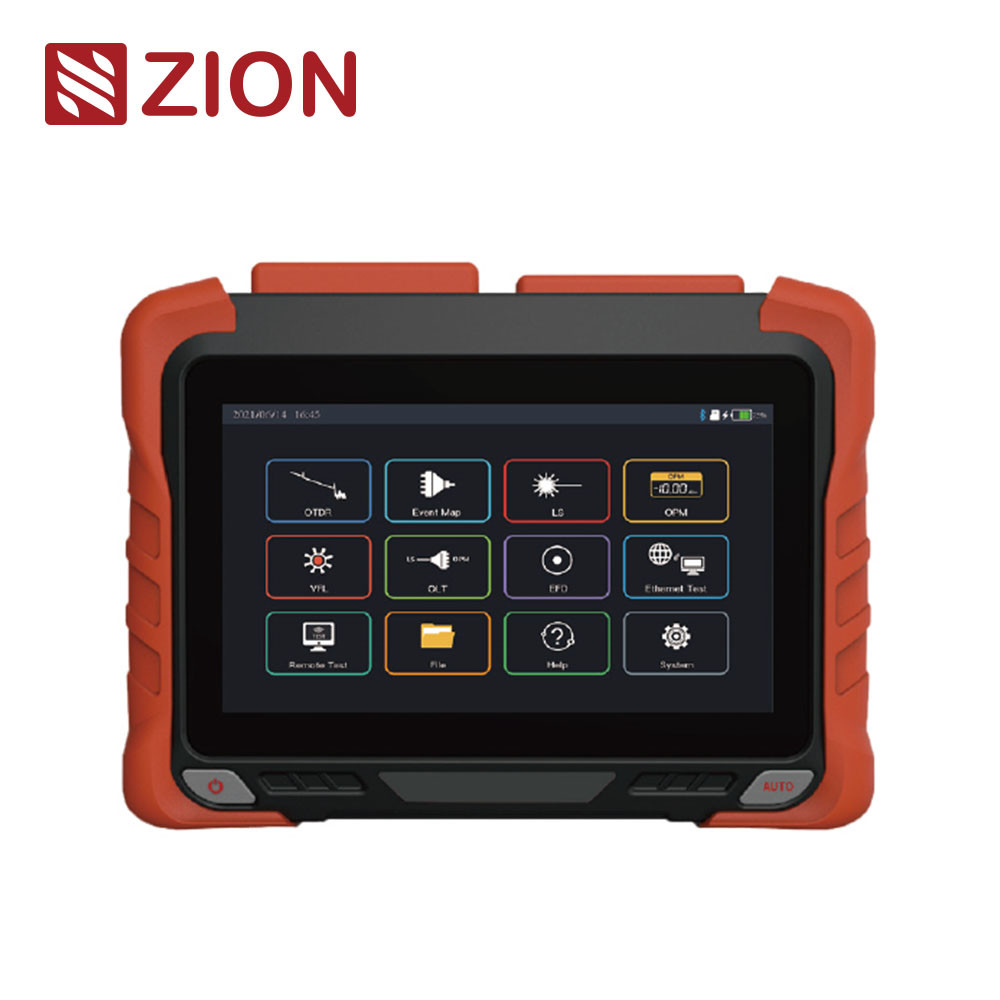

Gli OTDR della serie ZCOTDR-6200 adottano un touchscreen capacitivo da 7 pollici, che integra 9 moduli. Con
un'eccellente progettazione hardware e software intelligente, la precisione del test su fibra corta e del test automatico è maggiore. È dotato di un ricco test Ethernet (Ping /PPOE, ecc.), supporta il controllo APP.
La serie ZCOTDR-6200 viene utilizzata per testare la lunghezza della fibra ottica, la perdita e la qualità della connessione, e viene utilizzata nella costruzione ingegneristica, nel test di manutenzione dei collegamenti. Sono utilizzati principalmente in reti urbane principali, reti dorsali e reti metropolitane. |
|
|
|
|
| Caratteristiche del prodotto |
|
|
|
|
| • Zona morta evento di 0,5 m |
 |
| • Rilevamento online, protezione attiva APD efficace |
| • Supporto del protocollo di ricarica rapida e power bank |
| • Test Ethernet, supporto del test remoto Ethernet |
| • Supporto test SM/MM/SM+MM |
| • Test online della rete PON |
| • Gamma dinamica massima 45dB |
| • Funzionamento wireless tramite APP mobile |
• Integra OTDR/VFL/LS/OPM/Event Map/End Detection
/Test di perdita ottica/Test Ethernet/Test remoto/Gestione file |
|
| Specifiche tecniche |
|
|
|
|
| ZCOTDR-6200 |
| Modello |
S0 |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 F2 |
M1 |
SM1 |
SM2 |
| Tipo |
SM |
MM |
SM/MM |
| Lunghezza d'onda |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
1550nm
1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Gamma dinamica massima (dB) |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zona morta evento |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,8 m |
0,5 m |
0,5 m |
1 m |
| Zona morta ATT |
4 m |
3,5 m |
4 m |
3,5 m |
4 m |
3,5 m |
4 m |
3,5 m |
3,5 m |
6 m |
| Intervallo di test |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Larghezza impulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Precisione di misurazione della distanza |
±(0,75 m+Intervallo di campionamento+00025%xDistanza di test) |
| Precisione della perdita |
0,03dB/dB |
| Punti di campionamento |
≥256k |
| Risoluzione del campione |
0,015 m-16 m |
|
| OTDR |
| Precisione della riflessione |
±2dB |
| Formato file |
Formato file standard SOR |
| Analisi della perdita |
Metodo a 4 punti / metodo a 5 punti |
| Livello di sicurezza laser |
Classe Ⅱ |
| Frequenza di aggiornamento |
4Hz (Tip.) |
| Memorizzazione dati |
Memoria interna: 2 GB, 200.000 curve; Memoria esterna: 64 GB |
| Connettore |
FC/UPc (SC, ST intercambiabili) |
| Interfaccia dati |
USB-A, porta di tipo C, RJ45 LAN 10/100Mbit/s |
| OPM |
| Intervallo di lunghezze d'onda |
800nm~1700nm |
| Connettore |
Universale FC/SC/ST |
| Campo di prova |
-50dBm~+26dBm/-70dBm~+6dBm |
| Incertezza |
±5% |
| Lunghezza d'onda di calibrazione |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Tipo di laser |
FP-LD |
| Lunghezza d'onda |
Coerente con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥-5dBm (fibra sM) |
| Modalità |
CW/270Hz/1kHz/2kHz |
| Stabilità |
CW, 0,5dB/15min (Test dopo 15 minuti di preriscaldamento) |
| Connettore |
FC/UPC (SC, ST intercambiabili) |
| VFL |
| Lunghezza d'onda |
650nm士20nm |
| Potenza di uscita |
≥10 mW |
| Modalità |
CW/1Hz/2Hz |
| Connettore |
FC/UPC (SC, ST intercambiabili) |
| L'indice del test di perdita ottica si riferisce all'indice della sorgente luminosa e del misuratore di potenza ottica sopra. |
|
|
|
|
| Altri |
| Display |
LCD a colori da 7 pollici + touchscreen Risoluzione: 800×480 |
| Alimentazione |
Adattatore di tipo C: ingresso: 100v~240v, 50/60Hz, uscita: 5V/3A, 9V/2A, 12V/1,5A Batteria al litio: 3,7v, 10400mAh |
| Temperatura di esercizio |
-10°C~+50°C |
| Temperatura di stoccaggio |
40°C~+70°C |
| Umidità relativa |
0~95%, senza condensa |
| Peso |
<1,2 kg |
| Dimensioni |
215mmx160mmx50mm |
| Funzioni dell'host: OTDR/VFL/LS/OPM/Event M ap/End Detection/Test di perdita ottica/Test Ethernet/Test remoto/Gestione file |
|
| Elenco di configurazione |
|
|
|
|
| N. |
|
Nome |
Quantità |
Osservazione |
| 1 |
|
Host |
1 |
|
| 2 |
|
Adattatore CA/CC |
1 |
|
| 3 |
|
Unità USB (contenente software di analisi/Manuale dell'utente) |
1 |
|
| 4 |
|
Cavo dati |
1 |
|
| 5 |
|
Adattatore OTDR SC |
1 |
|
| 6 |
|
Adattatore OPM SC |
1 |
|
| 7 |
|
Manuale dell'utente |
1 |
|
| 8 |
|
Certificazione di calibrazione |
1 |
|
| 9 |
|
Certificato/Scheda di garanzia |
1 |
|
| 10 |
|
Pezzo di cotone pulito |
10 |
|
| 11 |
|
Manopola in pelle |
1 |
|
| 12 |
|
Zaino speciale per strumenti |
1 |
|
