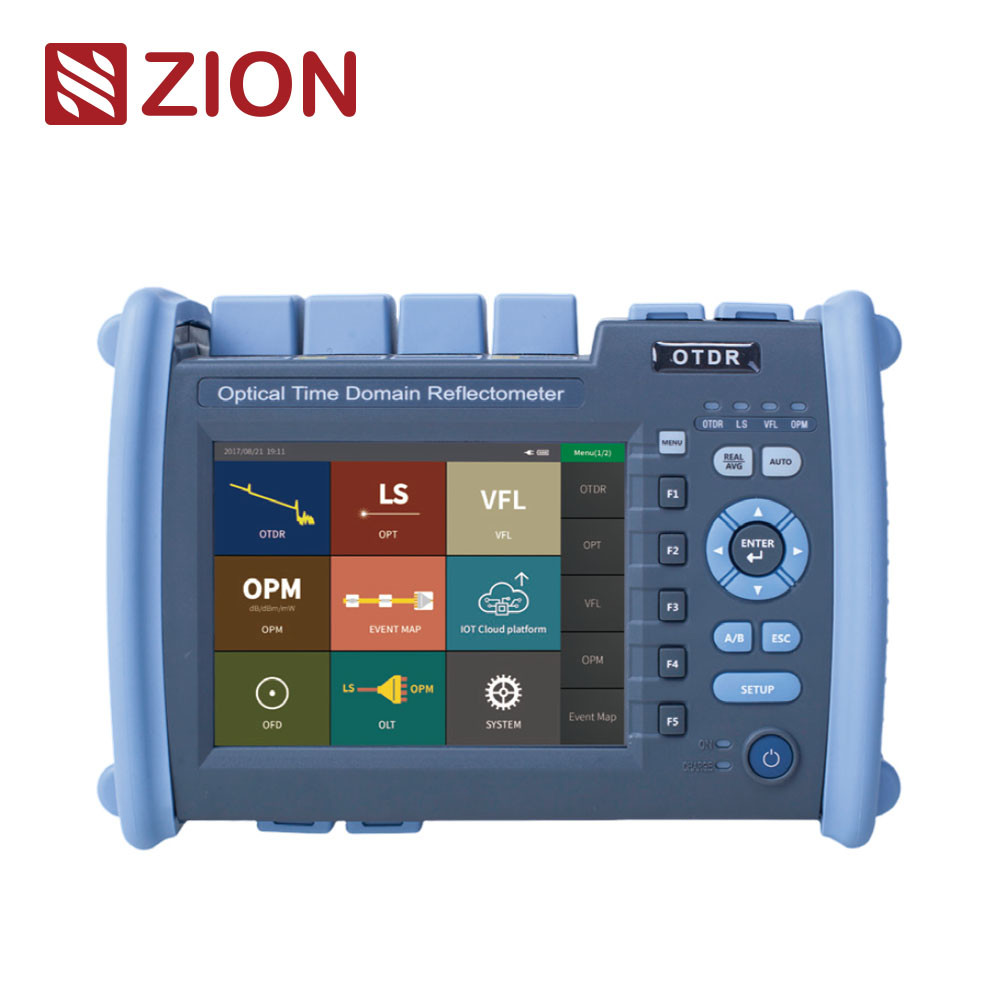

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer adotta uno schermo a colori da 5,6 pollici, doppio funzionamento dei tasti e del tatto.Misuratore di potenza ottica, sorgente luminosa, test di perdita ottica, rilevamento ottico dell'estremità del volto, multifunzioni per aiutare i clienti a risolvere in modo efficiente il test e la manutenzione sul campo; gestione intelligente dell'energia,20 ore di standby super lungo, un'efficiente garanzia di prove sul campo e di manutenzione.
È utilizzato principalmente per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri di tutti i tipi di fibra ottica e cavo.riparazione di emergenza del sistema di comunicazione del sistema di comunicazione in fibra ottica, ricerca e misurazione di produzione di cavi in fibra ottica. |
|
|
|
|
| Caratteristiche del prodotto |
|
|
|
|
| • area cieca per eventi di 0,8 m, facile da testare per un saltatore di 5 m |
 |
|
| • rilevamento dei test online, protezione attiva APD |
|
| • Funzione di diagnosi automatica unica dei risultati dei test |
|
| • elaborazione di lotti di dati e stampa di moduli di relazione |
|
| • doppia modalità di funzionamento tasti + touch screen |
|
| • Supporto al test SM/MM/SM+MM |
|
| • Formato di uscita del file SOR standard |
|
| • Prova simultanea a più lunghezze d'onda |
|
| • Nomenclatura in cinese e inglese |
|
| |
| Specifiche tecniche |
|
|
|
|
| ZCOTDR-6000 |
| Modello |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
SM1 |
SM2 |
| Tipo |
SM |
MM |
SM/MM |
| Lunghezza d'onda |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
1550 nm
1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| Intervallo MaxDynamic ((dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zona cieca per eventi |
1 m |
00,8 m |
1 m |
| ATT Zona cieca |
6 metri |
| Intervallo di prova |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Larghezza dell'impulso |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Accuratezza a intervalli |
± 0,75 m + intervallo campionamento + 0,005% x distanza di prova |
| Precisione della perdita |
± 0,05 dB/dB |
| Punti di campionamento |
16k~256k |
| Risoluzione del campione |
0.05m-16m |
| |
| OTDR |
| Precisione di riflessione |
± 3 dB |
| Formato del file |
Formato di file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Tasso di aggiornamento |
3 Hz (tipo) |
| Immagazzinamento dati |
Memoria interna:<3000 curve; Memoria estemale: 4G bit |
| Collegamento |
FC/UPc ((sc,sT intercambiabili) |
| Interfaccia dati |
Port USB, MinHUSB, 10M/100M Ethernet |
| OPM |
| Intervallo di lunghezza d'onda |
800 nm~1700 nm |
| Collegamento |
Universale FC/SC/ST |
| Portata della prova |
-50 dBm~+26 dBm |
| Incertezza |
± 5% |
| Lunghezza d'onda di taratura |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Lunghezza d'onda |
Corrispondenza con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥ 5 dBm |
| Stabilità |
CW, +0,5dB/15min (prova dopo 15 minuti di pre riscaldamento) |
| Collegamento |
FC/UPC ((Intercambiabile sC,ST) |
| VFL |
| Lunghezza d'onda |
650nm士20nm |
| Potenza di uscita |
≥ 10 mW |
| Modalità |
CW/1Hz/2Hz |
| Collegamento |
FC/UPC ((sc,sT intercambiabili) |
| L'indice Optical LossTest si riferisce alla sorgente luminosa e all'indice del contatore di potenza ottica di cui sopra. |
|
|
|
|
| Altri |
| Visualizzazione |
5.6 pollici schermo LCD a colori + touch screen |
| Fornitore di alimentazione |
Adaptatore AC/DC: ingresso: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, batteria al litio: 7.4v, 5200mAh |
| temperatura di funzionamento |
-10°C~+50°C |
| Temperatura di conservazione |
40°C~+70°C |
| umidità relativa |
0~95%, non condensante |
| Peso |
< 1,2 kg |
| Dimensione |
227 mm x 160 mm x 70 mm |
| Funzioni dell'host: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (Detector di acquisto aggiuntivo) /Optical Loss Test |
|
|
|
|
| |
| Lista delle configurazioni |
|
|
|
|
| - No, no, no. |
Nome |
Quantità |
Commento |
| 1 |
Ospite |
1 |
|
| 2 |
Adaptatore AC/DC |
1 |
|
| 3 |
Manuale dell'utente |
1 |
|
| 4 |
Dischi in U (compreso il software di analisi/Manuale dell'utente) |
1 |
|
| 5 |
Adaptatore SC |
1 |
|
| 6 |
Penna a tocco |
1 |
|
| 7 |
Certificato di taratura |
1 |
|
| 8 |
Fette di cotone pulite |
10 |
|
| 9 |
Certificato di qualificazione/carta di garanzia del servizio post-vendita |
1 |
|
| 10 |
Zaino (con cinghie) |
1 |
|
