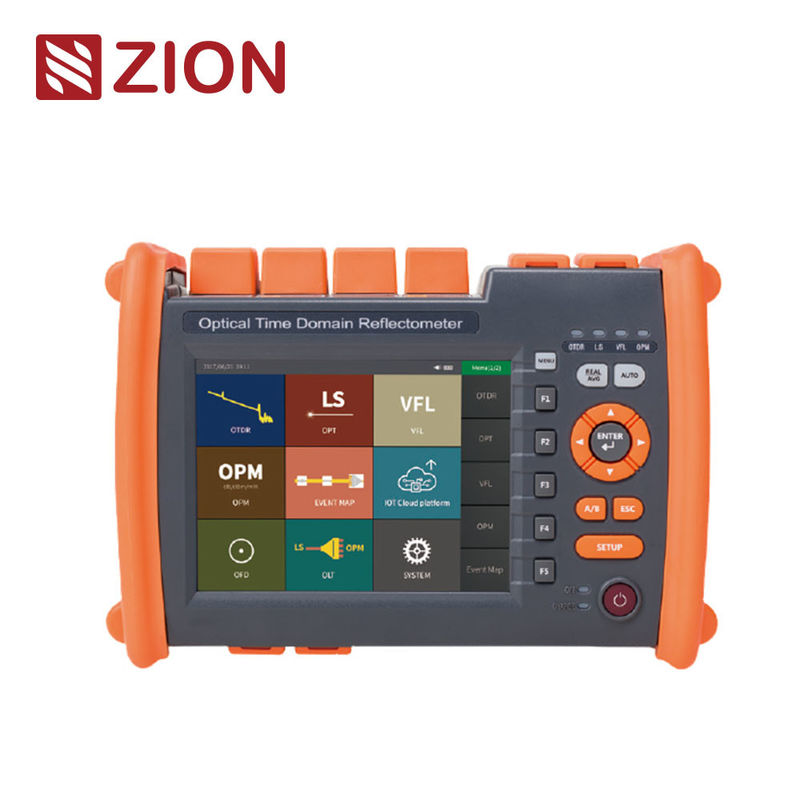

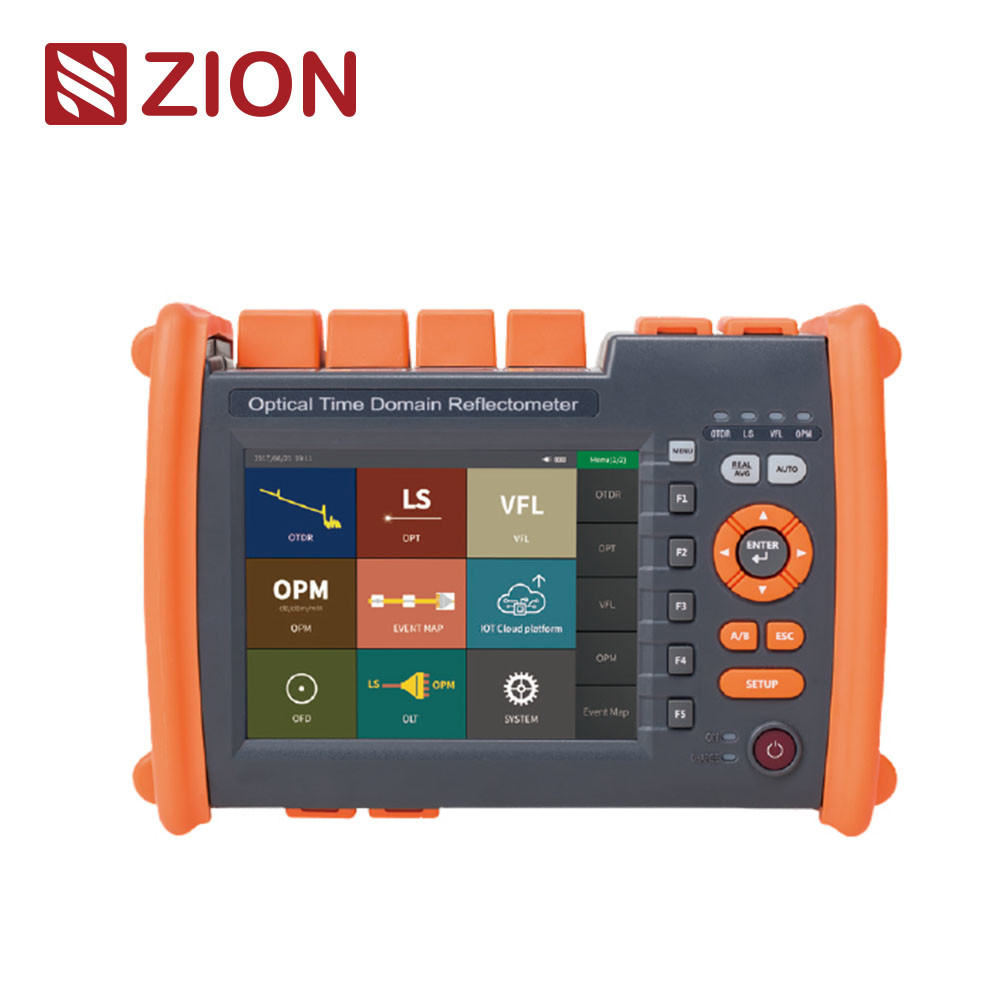

| ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer adotta schermo touch colorato da 5,6 pollici e doppio funzionamento dei tasti e del tocco.Misuratore di potenza ottica, sorgente luminosa, multifunzioni per aiutare i clienti a risolvere in modo efficiente il test sul campo e la manutenzione; gestione energetica intelligente, 20 ore di standby super lungo,garanzia efficiente di prove sul campo e manutenzioneÈ utilizzato principalmente per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri di tutti i tipi di fibra ottica e cavo.prova di manutenzione della linea e riparazione di emergenza del sistema di comunicazione del sistema di comunicazione in fibra ottica, ricerca e misurazione di produzione di cavi in fibra ottica. |
| Caratteristiche del prodotto |
| • area cieca per eventi di 0,8 m, facile da testare per un saltatore di 5 m |
 |
| • rilevamento del test online, allarme automatico con luce |
| • Funzione di diagnosi automatica unica dei risultati dei test |
| • elaborazione di lotti di dati e stampa di moduli di relazione |
| • doppia modalità di funzionamento tasti + touch screen |
| • Test automatico con un pulsante |
| • Formato di uscita del file SOR standard |
| • Prova simultanea a più lunghezze d'onda |
| • Nomenclatura in cinese e inglese |
| • Temperatura di funzionamento ultra ampia |
| |
| Specifiche tecniche |
| OTDR |
| Tipo di fibra |
G.652 SM |
| Lunghezza d'onda |
1310nm±20nm/1550nm±20nm |
| Intervallo dinamico |
32 dB/30 dB |
| Zona cieca per eventi |
1.5m |
| ATT Zona cieca |
6 metri |
| Intervallo di prova |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Larghezza dell'impulso |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Accuratezza a intervalli |
± 0,75 m + intervallo campionario + 0,005% x distanza di prova |
| Precisione della perdita |
± 0,05 dB/dB |
| Punti di campionamento |
16k~256k |
| Risoluzione del campione |
0.05m~16m |
| Precisione di riflessione |
± 3 dB |
| Formato del file |
Formato di file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| |
| OTDR |
| Immagazzinamento dati |
Interno:<3000 curve, esterno: bit 4G |
| Collegamento |
FC/UPC ((SC,ST intercambiabili) |
| Tasso di aggiornamento |
3 Hz (tipo) |
| Interfaccia dati |
USB, Mini-USB, 10M / 100M porta Ethernet |
| OPM |
| Intervallo di lunghezza d'onda |
800 nm~1700 nm |
| Collegamento |
UniversaleFC/SC/ST |
| Portata della prova |
-50 dBm~+26 dBm |
| Incertezza |
± 5% |
| Lunghezza d'onda di taratura |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Lunghezza d'onda |
Corrispondenza con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥ 5 dBm |
| Stabilità |
CW,±0,5dB/15min ((Prova dopo 15 minuti di riscaldamento iniziale) |
| Collegamento |
FC/UPC ((SC,ST intercambiabili) |
| VFL |
| Lunghezza d'onda |
650nm士20nm |
| Potenza di uscita |
≥ 10 MW |
| Modalità |
CW/1Hz/2Hz |
| Collegamento |
FC/SC/ST |
| Altri |
| Visualizzazione |
schermo LCD a colori da 5 pollici |
| Fornitore di alimentazione |
AC/DCAadapter:input:100V~240V, 50/60Hz, 0.6AOutput:12V~19V, 1.5A, batteria Li:7.4V, 5200mAh |
| Orario di lavoro a batteria |
≥ 10 ore |
| Temperatura di funzionamento |
-10°C~+50°C |
| Temperatura di conservazione |
-40°C~+70°C |
| Umidità relativa |
0~95%Non condensante |
| Peso |
< 1,2 kg |
| Dimensione |
208 mmx110 mmx56 mm |
| Funzioni dell'host: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (Detector di acquisto aggiuntivo) /Optical Loss Test |
| |
| Lista delle configurazioni |
| - No, no, no. |
Nome |
Quantità |
Commento |
| 1 |
Ospite |
1 |
|
| 2 |
Adaptatore AC/DC |
1 |
|
| 3 |
Manuale dell'utente |
1 |
|
| 4 |
Dischi in U (compreso il software di analisi/Manuale dell'utente) |
1 |
|
| 5 |
Adaptatore SC |
1 |
|
| 6 |
Penna a tocco |
1 |
|
| 7 |
Certificato di taratura |
1 |
|
| 8 |
Fette di cotone pulite |
10 |
|
| 9 |
Certificato di qualificazione/carta di garanzia del servizio post-vendita |
1 |
|
| 10 |
Zaino (con cinghie) |
1 |
|
