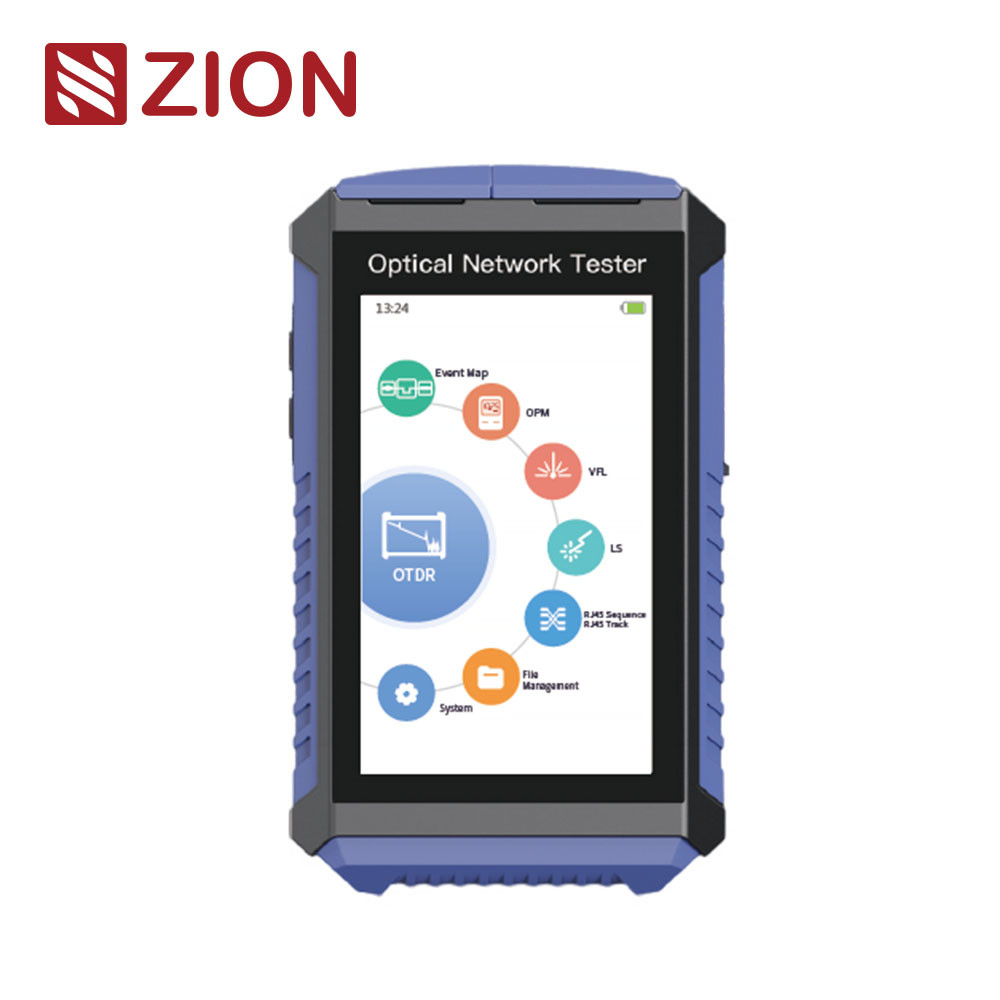

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer con test dal vivo è compatto e facile da trasportare; schermo touch ad alta definizione da 4,3 pollici, supporta il multi-touch e il funzionamento agevole.Integrazione interna OTDR, mappa degli eventi, OPM a onde divise, luce rossa, sorgente luminosa, torcia, sequenza RJ45 e altre funzioni in una sola, per soddisfare diverse occasioni una varietà di esigenze di prova.
La funzione OTDR è di serie con una singola lunghezza d'onda e un isolatore di lunghezza d'onda efficiente integrato, in grado di eseguire una prova ottica sul collegamento, con un'area cieca minima di 1.5 m e gamma massima di misura di 100 km.
ZCOTDR-4200 viene utilizzato per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri della fibra ottica.È adatto per la manutenzione della linea e per le prove di riparazione di emergenza da parte del personale di installazione e manutenzione. |
| Caratteristiche del prodotto |
| • schermo a tocco capacitivo da 4,3 pollici, visualizzazione chiara, controllo agevole |
 |
| • Test dal vivo (1550 nm supporto 1490/1577 nm test dal vivo) |
| • XGPON OPM supporta 1490/1577nm La potenza viene misurata con precisione contemporaneamente |
| • OTDR integrato, mappa degli eventi, XGPON OPM, sequenza VFL, LS, RJ45 e altre funzioni |
| • Area cieca per eventi ≤ 1,5 m, gamma dinamica massima ≥ 26 dB |
| • Supporto alla sequenza e alla traccia RJ45 |
| • Comunicazione Bluetooth, supporto per il controllo wireless mobile APP e la condivisione dei dati |
| |
| Specifiche tecniche |
| OTDR |
| Tipo |
G.652 SM |
| Modello |
|
ZCOTDR-4200F1 |
|
ZCOTDR-4200D |
|
ZCOTDR-4200F2 |
|
|
ZCOTDR-4200F3 |
|
| Lunghezza d'onda |
1550 nm±20 nm |
1310/1550 nm |
1625 nm±20 nm |
1650 nm±20 nm |
| Intervallo dinamico |
24 dB |
26 dB |
24 dB |
24 dB |
24 dB |
| Zona cieca per eventi |
1.5m |
| ATT Zona cieca |
8 metri |
| Intervallo di prova |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km |
| Larghezza dell'impulso |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Accuratezza a intervalli |
±(1m+intervallo campionamento+0,005%×distanza di prova) |
| Linearità |
± 0,05 dB/dB |
| Punti di campionamento massimi |
≥20000 |
| Risoluzione massima del campione |
≤ 0,03 m |
| Risoluzione delle perdite |
00,01 dB |
| Limite di perdita |
0.20 dB |
| |
| OTDR |
| Risoluzione di gamma |
0.01m |
| Indice di rifrazione |
1.00000~2.00000 |
| Formato del file |
Formato di file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Collegamento |
SC/PC |
| OPM |
|
LS |
| Distanza d'onda |
800 nm~1700 nm |
|
Lunghezza d'onda |
Conformemente all'OTDR |
| Onda di taratura |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Tipo di laser |
Conformità con l'interfaccia OTDR |
| Intervallo di prova |
-70~+10dBm ((facoltativo) /
-50~+26dBm ((Standard)
-40~+26dBm (XGPON OPM) |
|
Potenza |
≥ 5 dBm |
| Risoluzione |
00,01 dB |
|
Stabilità |
CW, ±0,5 dB/15min
(Dopo 15 minuti di riscaldamento) |
| Incertezza |
± 5% |
|
Collegamento |
SC/PC |
| Collegamento |
Universale FC/SC/ST |
|
Modalità |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
Tracciamento dei cavi RJ45 |
| Lunghezza d'onda |
650 nm±20 nm |
|
Distanza di prova |
≤ 300 m |
| Potenza di uscita |
≥ 10 mW |
|
Tracciamento dei cavi RJ45 |
| Modalità |
CW/1Hz/2Hz |
|
Modalità |
Tracciamento digitale |
| Collegamento |
Universale FC/SC/ST |
|
Distanza |
≤ 300 m |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tracciamento online |
supporto |
| Altri |
| Visualizzazione |
4.3 pollici 800×480 LCD |
| Fornitore di energia |
Adattatore AC/DC:
Input:100V 240V, 50/60Hz, uscita 0,6A:5V,2A,batteria al litio:3.7V, 4000mAh |
| Immagazzinamento dati |
8 GB |
| Interfaccia dati |
USB di tipo C |
| Temperatura di funzionamento |
-10°C+50°C |
| Temperatura di conservazione |
-40°C+70°C |
| Umidità relativa |
0·95% Non condensante |
| Peso |
≤ 400 g (compresa la batteria) |
| Dimensione |
144 mm × 86 mm × 33 mm |
Configurazione standard: OTDR, Event Map, OPM, LS, VFL, RJ45 cable tracker ((Incluso Cable Tracker), RJ45 Cable Sequence, Torcia
Nota: 1550nm test capability with live: può testare la fibra con segnale 1310/1490/1577nm (potenza ≤+5dBm)
Capacità di prova 1610 nm con live: può testare la fibra con segnale 1310/1490/1550 nm (potenza ≤0dBm)
Capacità di prova 1625 nm con live: può testare la fibra con segnale 1310/1490/1550/1577 nm (potenza ≤0dBm)
Capacità di prova a 1650 nm con live: può testare la fibra con segnale a 1310/1490/1550/1577 nm (potenza ≤+5dBm) |
| Lista delle configurazioni |
| Host ((batteria inclusa), Adapter, Data Line, Cable Tracker, CD-ROM ((Software di analisi/Manuale dell'utente), Manuale dell'utente, Certificato di qualificazione/Carta di garanzia del servizio, Certificato di taratura,Fette di cotone pulite- Lo zaino per strumenti. |
