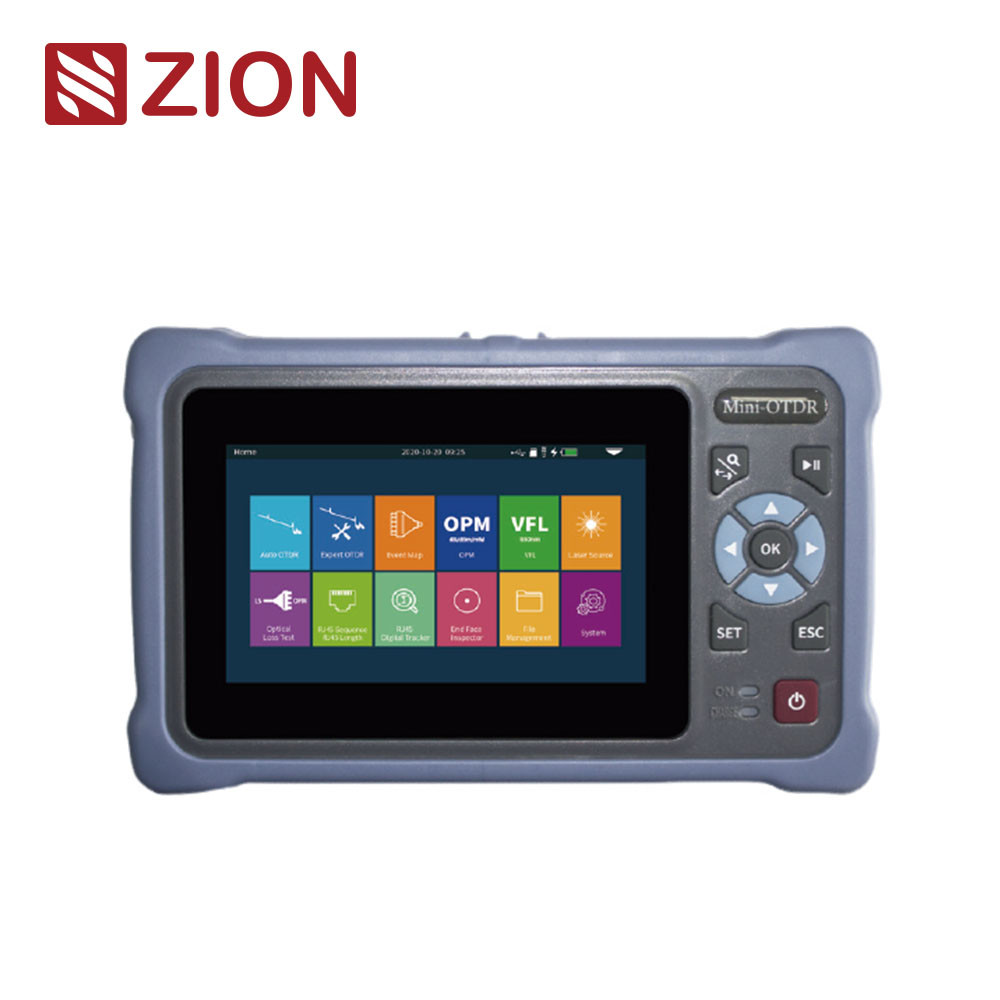

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer adotta uno schermo touch capacitivo da 4,3 pollici. Integra 12 funzioni, come OTDR automatico, OTDR esperto, mappa degli eventi, OPM, tracker via cavo RJ45,e computer level gestione dei file per soddisfare i vari requisiti di prova in diverse occasioni. OTDR ha una gamma dinamica massima di 26dB, memoria 8G e può memorizzare più di 200.000 curve; è dotato di batteria al litio in polimero ad alta densità da 4000mAh, gestione intelligente del risparmio energetico,tempo di misurazione superiore a 8 oreLa serie ZCOTDR-4000 viene utilizzata per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri della fibra ottica.È ampiamente utilizzato in FTTX, costruzione di ingegneria di reti secondarie, manutenzione e test di riparazione di emergenza e misurazione della produzione di fibre ottiche e cavi. |
| Caratteristiche del prodotto |
| • OTDR esperto: assicurazione professionale, curva/elenco/mappa vengono visualizzati contemporaneamente |
| • L'OPM supporta l'identificazione di frequenza CW/270/330/1k/2kHz |
| • LS supporta l'uscita in modalità CW/modulazione con potenza di uscita regolabile |
• OTDR automatico, OTDR esperto, mappa degli eventi, tracciamento via cavo OPM, LS, VFL, RJ45,
Sequenza del cavo RJ45, lunghezza del cavo RJ45, microscopio, prova di perdita ottica della torcia |
| • OTDR automatico: nessuna impostazione complessa, un solo test chiave |
| • VFL e LS possono essere eseguiti in background, è possibile eseguire simultaneamente più attività |
| • Tracker via cavo RJ45 con radar digitale, maggiore capacità anti-interferenza |
| • prova di sequenza/lunghezza del cavo RJ45 fino a 300 m |
| • Un solo clic per acquisire lo schermo, facile da salvare |
| |
| Specifiche tecniche |
| OTDR |
| Modello |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(test dal vivo) |
ZCOTDR-4000F2
(test dal vivo) |
ZCOTDR-4000T
(test dal vivo) |
| Tipo |
G.652 SM |
| Lunghezza d'onda |
|
1310/1550 |
1310 nm |
1550 nm |
1610 nm |
| Intervallo dinamico |
|
26 dB/24 dB |
26 dB |
24 dB |
22 dB |
| Zona cieca per eventi |
2.5m |
| ATT Zona cieca |
8 metri |
| Intervallo di prova |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Larghezza dell'impulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Accuratezza a intervalli |
±(1m+intervallo campionamento+0,005%×distanza di prova) |
| Linearità |
≤ 0,05 dB/dB |
| Punti di esempio |
16k~128k |
| Risoluzione del campione |
0.05m~8m |
| Risoluzione delle perdite |
0.001dB |
| Limite di perdita |
0.20 dB |
| |
| OTDR |
| Risoluzione di gamma |
0.001m |
| Indice di rifrazione |
1.00000~2.00000 |
| Accuratezza del riflesso |
± 3 dB |
| Formato del file |
Formato di file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Collegamento |
FC/UPC ((SC, ST intercambiabili) |
| Tasso di aggiornamento |
3 Hz (tipo) |
| Multitasking |
Sostegno |
| OPM |
|
LS |
| Distanza d'onda |
800 nm~1700 nm |
|
Lunghezza d'onda |
Conformemente all'OTDR |
| Onda di taratura |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Tipo di laser |
FP-LD |
| Intervallo di prova |
-70~+10dBm ((facoltativo) /
-50~+26dBm ((Standard) |
|
Potenza |
≥ 5 dBm |
| Risoluzione |
00,01 dB |
|
Stabilità |
CW, ±0,5 dB/15min
(Dopo 15 minuti di riscaldamento) |
| Incertezza |
± 5% |
|
Collegamento |
FC/UPC ((SC, ST intercambiabili) |
Frequenza
Identificazione |
CW/270/330/1k/2kHz
(Utilizzare LS interno) |
|
Modalità |
CW/270Hz/330Hz/1kHz/2kHz |
| Collegamento |
Universale FC/SC/ST |
|
Riconoscimento delle onde |
Sostegno |
| Riconoscimento delle onde |
Sostegno |
|
Prova di perdita ottica |
| VFL |
|
Lunghezza d'onda |
Corrispondenza con LS |
| Lunghezza d'onda |
650 nm±20 nm |
|
Test IL |
Sostegno |
| Potenza di uscita |
≥ 10 mW |
|
Tracciamento dei cavi RJ45 |
| Modalità |
CW/1Hz/2Hz |
|
Modalità |
Tracciamento digitale |
| Collegamento |
FC/UPC (SC, ST intercambiabili) |
|
Distanza |
≤ 300 m |
| Livello di sicurezza del laser |
Classe III |
|
Tracciamento di coppie online/linee |
Sostegno |
| |
| Lunghezza del cavo RJ45 |
| Distanza di prova |
≤ 300 m |
| Altri |
| Visualizzazione |
4.3 pollici 800×480 IPS TFT LCD Multi touch touch screen capacitivo |
| Fornitore di energia |
Adaptatore AC/DC:ingresso: 100V240V,50/60Hz,0.6A
uscita:5V,2A,batteria al litio:3.7V, 4000mAh |
| Funzionamento a batteria |
Prova continua>12 ore |
| Immagazzinamento dati |
Memoria interna: 8 GB, ≥ 20 mila curve |
| Interfaccia dati |
USB tipo C |
| Temperatura di funzionamento |
-10°C+50°C |
| Temperatura di conservazione |
-40°C+70°C |
| Umidità relativa |
0·95% Non condensante |
| Peso |
≤ 0,5 kg (compresa la batteria) |
| Dimensione |
173 mm × 109 mm × 45 mm |
Configurazione: OTDR automatico, OTDR esperto, E vent map, OPM, LS, VFL, RJ45 Cable Tracking ((Compreso il Cable Tracker),
Sequenza del cavo RJ45, lunghezza del cavo RJ45, microscopio ((opzionale), torcia, prova di perdita ottica
Nota: NK4000-F1 può testare la fibra con segnale 1490/1550nm (potenza ≤0dBm)
NK4000-F2 può testare la fibra con segnale 1310/1490/1577nm (potenza ≤+5dBm)
NK4000- T può testare la fibra con segnale 1310/1490/1550nm (potenza ≤0dBm) |
| Lista delle configurazioni |
| Host ((batteria inclusa), Adapter, Data Line, 8G TF card ((OTDR integrato, software di analisi/Manuale utente), Manuale utente, Adapter SC, Cable Tracker, Certificato di qualificazione/Carta di garanzia del servizio,Certificato di taratura, Fette di cotone pulite, zaino per strumenti |
