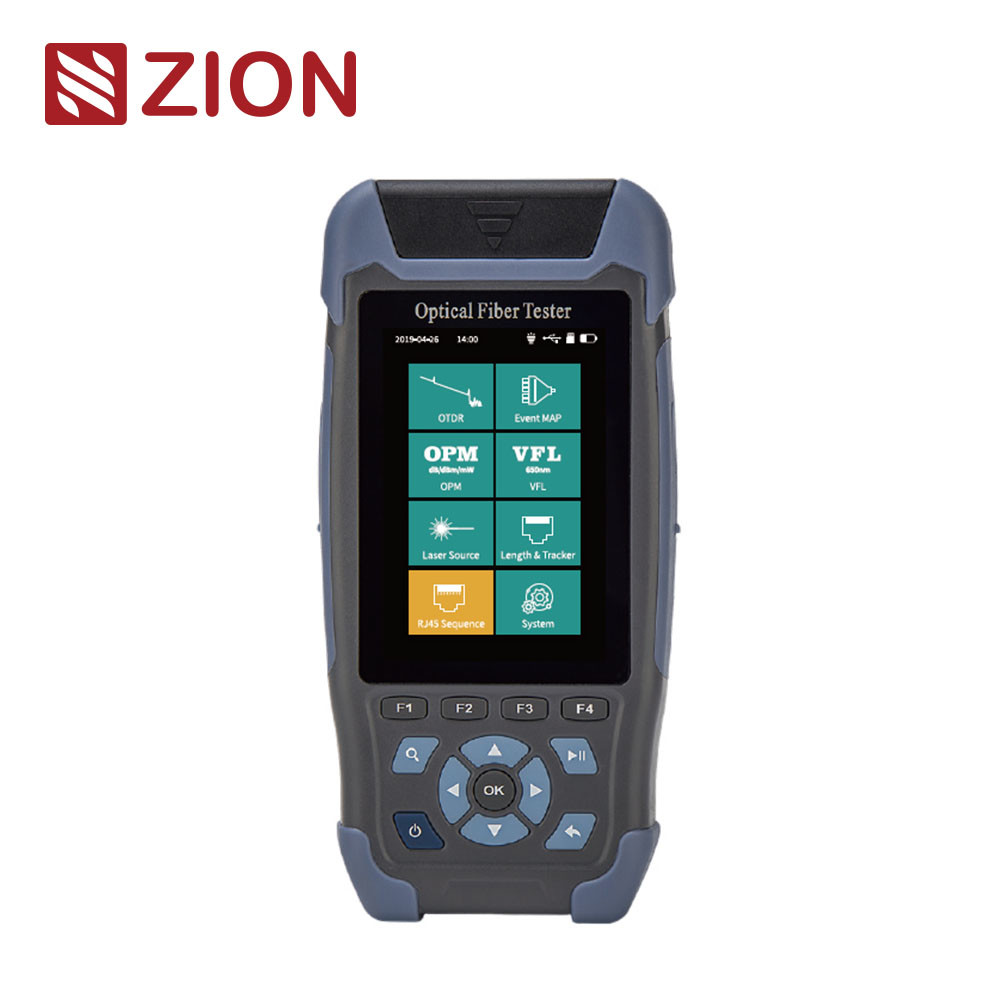

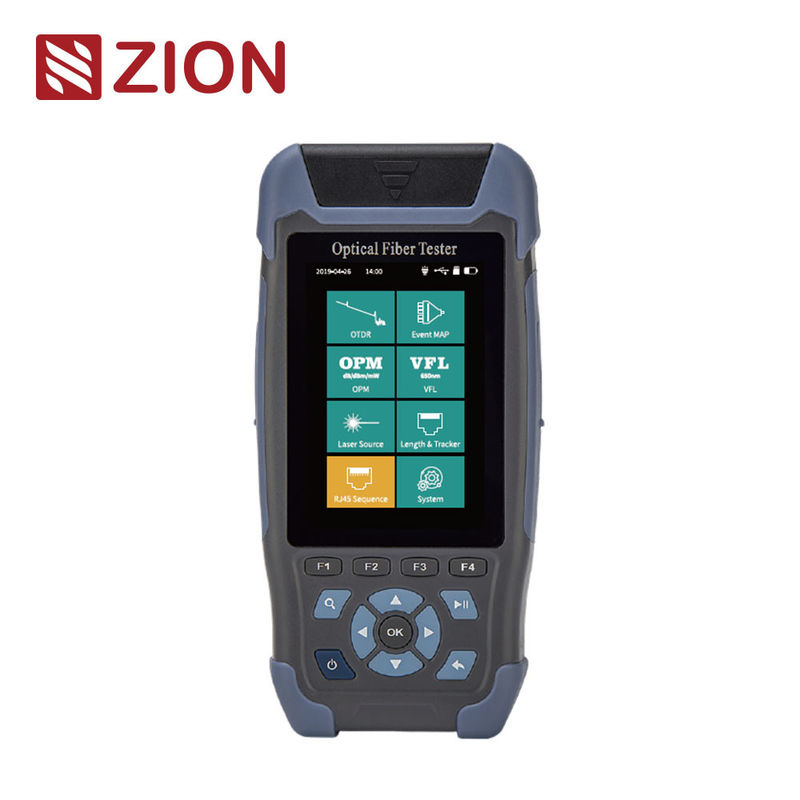

| Il riflettometro ottico a dominio di tempo (OTDR) serie ZCOTDR-3200 Mini Pro adotta uno schermo a colori da 3,5 pollici. L'interfaccia utente è semplice e facile da usare. Integra OTDR, sorgente luminosa stabile, misuratore di potenza ottica, localizzazione visiva dei guasti, sequenza cavi, lunghezza cavi, localizzatore cavi e torcia. Adotta una gestione intelligente del risparmio energetico, 12 ore di tempo di misurazione super lungo per garantire che i test sul campo e i lavori di manutenzione siano efficienti. Le serie ZCOTDR-3200 sono utilizzate per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri di tutti i tipi di fibra ottica e cavi. Quando c'è un segnale ottico nella linea, può ancora essere utilizzato. La potenza massima di test con la luce è -5dBm. Può essere ampiamente utilizzato nella costruzione di ingegneria, nei test di manutenzione dei collegamenti e nella riparazione di emergenza del sistema di comunicazione del sistema di comunicazione in fibra ottica. |
| Caratteristiche del prodotto |
| • Collegamento in fibra con segnale ottico ≤-5dBm, facile da testare |
 |
| • Lunga durata, 12 ore di tempo di misurazione |
| • Nuova guaina in gomma, antiurto, a prova di caduta |
| • Zona morta evento 3m, facile da testare ponticello 3m |
| • Design portatile, facile da trasportare |
| • USB, ricaricabile con batteria portatile |
| • OTDR/LS/OPM/VFL/Sequenza cavi RJ45/Lunghezza cavo/Localizzatore RJ45/Torcia |
|
| Specifiche tecniche |
| OTDR |
| Modello |
ZCOTDR-3200D |
ZCOTDR-3200F1
(test dal vivo) |
ZCOTDR-3200-F2
(test dal vivo) |
| Tipo |
G.652 SM |
| Lunghezza d'onda |
1310/1550±20nm |
1310nm±20nm |
1550nm±20nm |
| Gamma dinamica |
24dB/22dB |
24dB |
22dB |
| Zona morta evento |
3m |
| Zona morta ATT |
8m |
| Intervallo di test |
500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
| Larghezza impulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs |
| Precisione di intervallo |
±(1m+Intervallo di campionamento+0.005％×Distanza di test) |
| Linearità |
±0.2dB/dB |
| Punti di campionamento |
16k~128k |
| Risoluzione di campionamento |
0.05m~8m |
| Risoluzione della perdita |
0.001dB |
| Soglia di perdita |
0.20dB |
|
| OTDR |
| Risoluzione dell'intervallo |
0.001m |
| Indice di rifrazione |
1.00000~2.00000 |
| Precisione di riflessione |
±3dB |
| Formato file |
Formato file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti / Metodo a 5 punti |
| Livello di sicurezza laser |
Classe Ⅱ |
| Connettore |
FC/UPC(Intercambiabile SC, ST) |
| OPM |
|
LS |
| Intervallo d'onda |
800nm~1700nm |
|
Lunghezza d'onda |
Coerente con OTDR |
| Onda di calibrazione |
850/1300/1310/1490/
1550/1625/1650nm |
|
Tipo di laser |
FP-LD |
| Intervallo di test |
-70~+10dBm(Opzionale)/
-50~+26dBm(Standard) |
|
Potenza |
≥-5dBm |
| Risoluzione |
0.01dB |
|
Stabilità |
CW, ±0.5dB/15min
(Dopo 15 minuti di preriscaldamento) |
| Incertezza |
±5% |
|
Connettore |
FC/UPC(Intercambiabile SC, ST) |
Frequenza
Identificazione |
CW/270/330/1k/2kHz |
|
Modalità |
CW/270Hz/330Hz/1kHz/2kHz |
| Connettore |
Universale FC/SC/ST |
|
Sequenza e lunghezza cavi RJ45 |
| VFL |
|
Distanza di test |
≤300m |
| Lunghezza d'onda |
650nm±20nm |
|
Tracciamento cavi RJ45 |
| Potenza di uscita |
≥10mW |
|
Modalità |
Tracciamento digitale |
| Modalità |
CW/1Hz/2Hz |
|
Distanza |
≤300m |
| Connettore |
FC/UPC (Intercambiabile SC, ST) |
|
Tracciamento online |
Non supportato |
|
|
| Display |
LCD 3.5 pollici 320×480 |
| Alimentazione |
Adattatore CA/CC: ingresso:100V～240V,50/60Hz,0.6A
uscita:5V, 2A, Batteria al litio: 3.7V,4000mAh |
| Funzionamento a batteria |
Test continuo＞12h |
| Memorizzazione dati |
Interna: ≥600 ; Esterna : Scheda TF |
| Interfaccia dati |
Mini USB |
| Temperatura di esercizio |
-10℃～+50℃ |
| Temperatura di stoccaggio |
-40℃～+70℃ |
| Umidità relativa |
0～95％ Senza condensa |
| Peso |
≤350g(Batteria inclusa) |
| Dimensioni |
173mm×82mm×37mm |
Configurazione standard: OTDR, Mappa eventi, OPM, L S, VFL, Localizzatore cavi RJ45 (Acquisto aggiuntivo localizzatore),
Sequenza e lunghezza cavi RJ45, Torcia |
| Elenco di configurazione |
| Host (Batteria inclusa), Adattatore, Cavo dati, CD-ROM (Software di analisi/Manuale dell'utente), Manuale dell'utente, SC/UPC, Certificato di qualificazione/Scheda di garanzia del servizio, Certificato di calibrazione, Fette di cotone pulite, Zaino per strumenti. |
