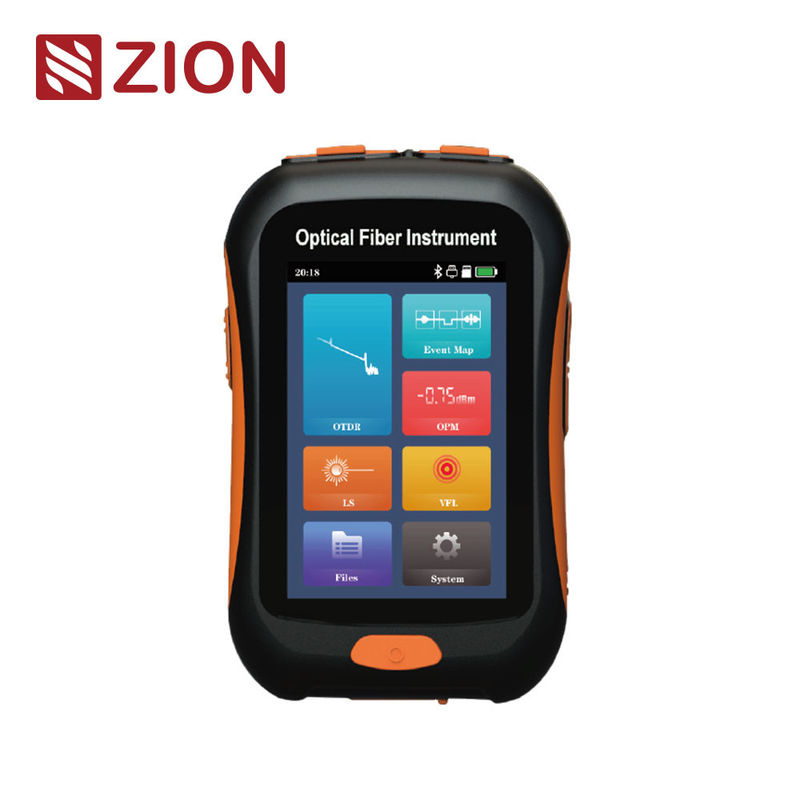

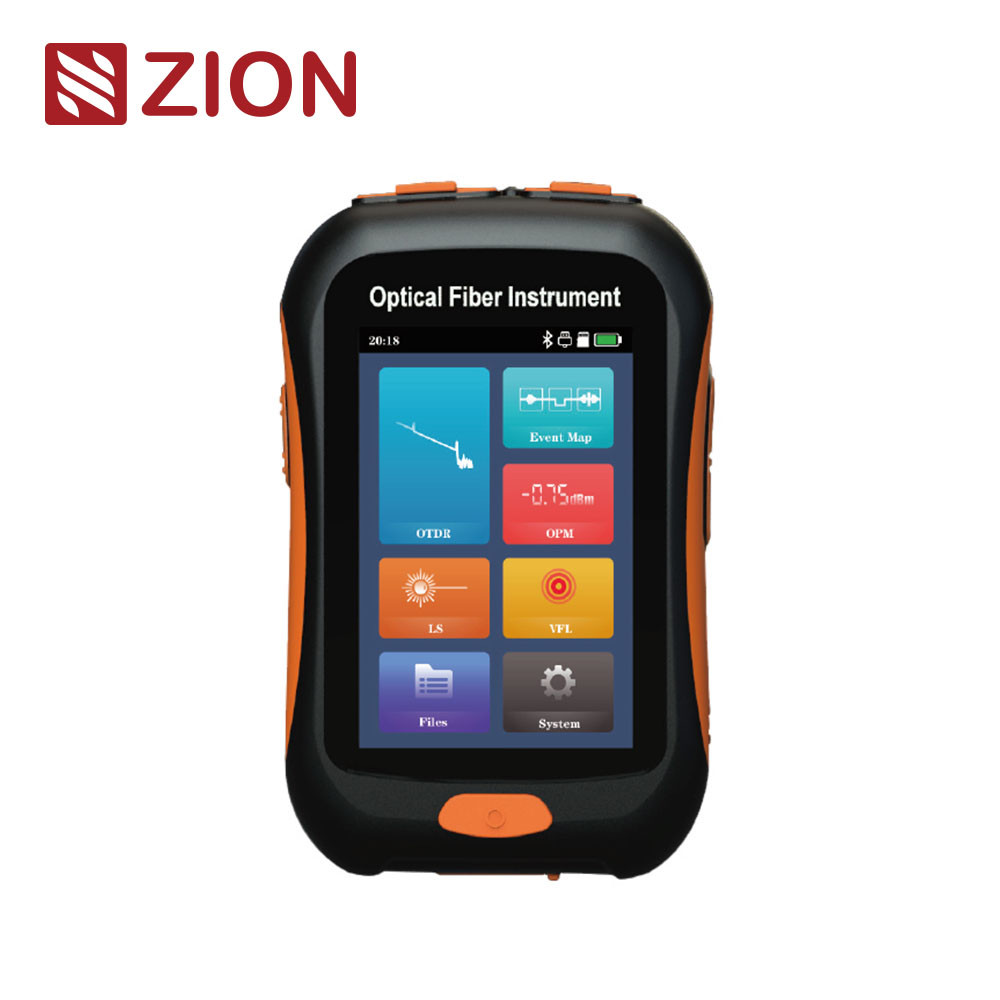

| L'OTDR-2800 Mini OTDR Optical Time Domain Reflectometer è compatto e facile da trasportare; adotta uno schermo tattile ad alta definizione da 3,5 pollici, supporta il multi-touch e il funzionamento agevole.Integrazione interna dell'OTDR, mappa degli eventi, contatore di potenza ottica, luce rossa, torcia e altre funzioni in una sola, per soddisfare le varie esigenze di prova in diverse occasioni.la funzione OTDR adotta una lunghezza d'onda di 1550 nm e un isolatore di lunghezza d'onda ad alta efficienza integrato. Può eseguire test ottici su collegamenti 1490nm e 1577nm. Supporta fino a circa +10dBm con capacità di test ottici e il raggio di misurazione massimo è di 80 km.Lo ZCOTDR-2800 è utilizzato per misurare la lunghezza, perdita, qualità della connessione e altri parametri della fibra ottica. può facilmente testare il punto di rottura, piegatura e punto di perdita del collegamento della fibra ottica.È adatto per la manutenzione della linea e per le prove di riparazione di emergenza da parte del personale di installazione e manutenzione. |
| Caratteristiche del prodotto |
| • area di 2,5 m, facile da testare per un saltatore da 5 m |
 |
| • Analisi intelligente dei collegamenti (mappa degli eventi) |
| • VFL/OPM/LS integrati, ricchi di funzioni |
| • Leggera e facile da trasportare |
| • Supporto al test dal vivo |
| • Distanza massima 80 km |
| • Funzionamento a scrittura completa, interazione uomo-computer amichevole |
| • Processore ad alte prestazioni, controllo agevole |
| |
| Specifiche tecniche |
| OTDR |
| Tipo di fibra |
G.652 SM |
| Lunghezza d'onda |
1550 nm±20 nm |
| Intervallo dinamico |
20 dB |
| Zona cieca per eventi |
2.5m |
| ATT Zona cieca |
10 metri |
| Intervallo di prova |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km |
| Larghezza dell'impulso |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/
800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Precisione a distanza |
± ((1m+ intervallo campionamento + 0,005%xdistanza di prova) |
| Precisione della perdita |
00,01 dB |
| Linearità |
± 0,05 dB/dB |
| Punti di campionamento massimi |
≥20000 |
| Risoluzione massima del campione |
≤ 0,03 m |
| Risoluzione delle perdite |
00,01 dB |
| Limite di perdita |
0.20 dB |
| Risoluzione di gamma |
0.01m |
| |
| OTDR |
| Indice di rifrazione |
1.00000~2.00000 |
| Accuratezza del riflesso |
± 3 dB |
| Formato del file |
Formato di file standard SOR |
| Analisi delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Collegamento |
SC/PC |
| |
| OPM |
|
LS |
| Distanza d'onda |
800 nm~1700 nm |
|
Lunghezza d'onda |
Conformemente all'OTDR |
| Onda di taratura |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Tipo di laser |
Conformemente all'OTDR |
| Intervallo di prova |
-70~+10dBm ((facoltativo) /
-50~+26dBm ((Standard) |
|
Potenza |
≥ 5 dBm |
| Risoluzione |
00,01 dB |
|
Stabilità |
CW, ±0,5 dB/15min
(Dopo 15 minuti di riscaldamento) |
| Incertezza |
± 5% |
|
Collegamento |
SC/PC |
| Collegamento |
Universale FC/SC/ST |
|
Modalità |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
Altri |
| Lunghezza d'onda |
650 nm±20 nm |
|
Visualizzazione |
Tocco completo di 3,5 pollici,
320×480, schermo LCD a colori |
| Potenza di uscita |
≥ 10 mW |
|
Fornitore di energia |
Adattatore AC/DC:
ingresso: 100V ̇ 240, 50/60Hz, 0,6A
uscita: 5V, 2A,
Batteria al litio: 3,7V, 2200mAh |
| Modalità |
CW/1Hz/2Hz |
|
Funzionamento a batteria |
Standby>6h Prova continua>4h |
| Collegamento |
Universale FC/SC/ST |
|
Immagazzinamento dati |
curve interne ≥ 2000 |
| Livello di sicurezza del laser |
Classe II |
|
|
|
| |
|
| Interfaccia dati |
USB di tipo C |
| Temperatura di funzionamento |
-10°C+50°C |
| Temperatura di conservazione |
-40°C+70°C |
| Umidità relativa |
0·95% Non condensante |
| Peso |
≤ 200 g ((Inclusa la batteria) |
| Dimensione |
126 mm × 80 mm × 37 mm |
| Configurazione standard: OTDR, OPM, LS, VFL,Flashlight, |
| |
| Lista delle configurazioni |
| Host (compresa la batteria), adattatore di alimentazione, cavo dati, CD-ROM (compreso il software di analisi, manuale di istruzioni), manuale di istruzioni, certificato di taratura,Certificato di conformità/carta di garanzia del servizio post vendita, Pad di pulizia, pacchetto speciale per strumenti |
