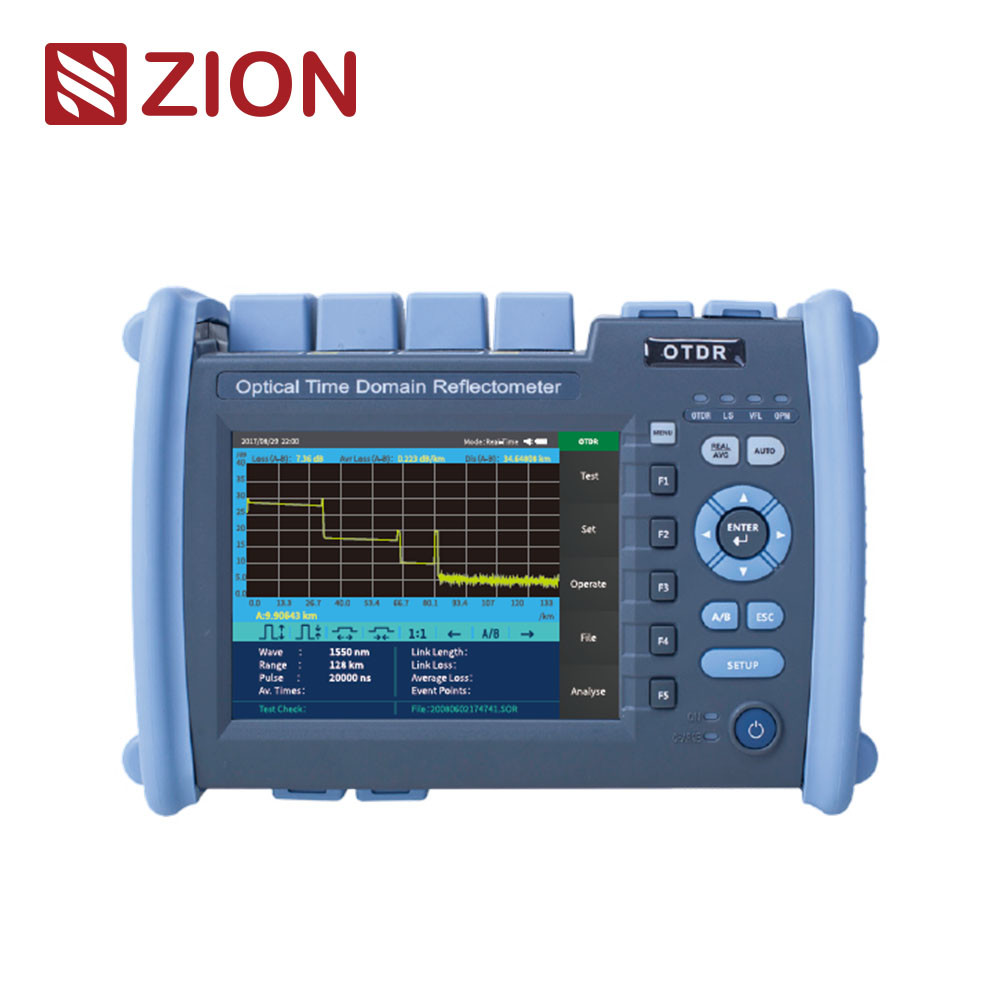

| ZCOTDR-6000P PON OTDR adotta uno schermo a colori da 5,6 pollici, doppio funzionamento del tasto e del tocco. Ha una gamma dinamica massima di 45dB e può penetrare lo splitter ottico 1:32 nel test di rete PON;L'intera macchina integra Visual Fault Location, Mappa degli eventi, misuratore di potenza ottica, sorgente luminosa, prova di perdita ottica, funzioni di rilevamento facce ottica,integrazione multifunzionale per aiutare i clienti a risolvere in modo efficiente le prove sul campo e la manutenzioneÈ utilizzato principalmente per misurare la lunghezza, la perdita, la qualità della connessione e altri parametri di tutti i tipi di fibra ottica e cavo.riparazione di emergenza del sistema di comunicazione del sistema di comunicazione in fibra ottica, sviluppo e misurazione della produzione di cavi in fibra ottica. |
| Caratteristiche del prodotto |
|
|
|
|
| • PON test di rete, penetrazione 1:32 splitter |
 |
| • elaborazione a serie di dati, stampa di moduli di relazione |
| • Comunicazione senza interruzioni, test online |
| • Nomenclatura in cinese e inglese |
| • Formato di uscita del file SOR standard |
| • doppia modalità di funzionamento tasti + touch screen |
| • PON OTDR/VFL/LS/OPM/Event Map/End Face Detection/Optical Loss Test integrato |
| |
| Specifiche tecniche |
|
|
|
|
| ZCOTDR-6000P PON OTDR |
| Modello |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Lunghezza d'onda |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(Filtrato) |
1650 nm±5 nm
(Filtrato) |
1310nm/1550nm±20nm
1625 nm±20 nm
(Filtrato) |
1310/1550 nm±20 nm
1650 ± 5 nm
(Filtrato) |
| Filtro |
/ |
Passaggio elevato> 1595 nm
Isolamento> 40 dB
(1270 nm ~ 1585 nm) |
Passaggio di banda
1650 nm±7 nm
Isolamento> 40 dB
(1650 nm±10 nm) |
Passaggio elevato> 1595 nm
Isolamento> 40 dB
(1270 nm ~ 1585 nm) |
Passaggio di banda1650nm±7nm
Isolamento> 40 dB
(1650 nm±10 nm) |
| Tipo di fibra |
G.652 |
| Distanza dinamica massima |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Zona cieca per eventi |
1 m |
00,8 m |
| ATT Zona cieca |
6 metri |
| PON Zona cieca |
30 metri |
| Intervallo di prova |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Larghezza dell'impulso |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Precisione di portata |
±(0,75m+ Intervallo campionamento 40,005% xDistanza di prova) |
| Perdita Resolutlon |
± 0,001 dB |
| Accuratezza della perdita |
± 0,05 dB/dB |
| |
| PON OTDR |
| Punti di esempio |
16k-256k |
| Risoluzione del campione |
0.05m-16m |
| Riflessione accurata |
± 3 dB |
| Formato del file |
Formato di file SORStandard |
| Modalità di misurazione delle perdite |
Metodo a 4 punti /metodo a 5 punti |
| Livello di sicurezza del laser |
Classe II |
| Tasso di aggiornamento |
3 Hz (tipo) |
| Immagazzinamento dati |
Memoria interna: s3000 curve; Memoria estema: 4G bit |
| Collegamento |
FC/UPC (sC,sT intercambiabili) |
| Interfaccia dati |
Port USB, MiniUSB, 10M/100M Ethernet |
| OPM |
| Intervallo di lunghezza d'onda |
800 nm~1700 nm |
| Collegamento |
Articolo universale FC/SC/ST |
| Portata della prova |
-50 dBm~+26 dBm |
| Incertezza |
± 5% |
| Lunghezza d'onda di taratura |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Tipo di laser |
FP-LD |
| Lunghezza d'onda |
Corrispondenza con la lunghezza d'onda di uscita OTDR |
| Potenza di uscita |
≥ 5 dBm |
| Stabilità |
CW,±0,5dB/15min(Prova dopo 15 minuti di pre riscaldamento) |
| Collegamento |
FC/UPC ((sc,sT intercambiabili) |
| L'indice di prova di perdita ottica si riferisce all'indice LS e OPM di cui sopra. |
| Altri |
| Visualizzazione |
5.6 pollici schermo LCD a colori + touch screen |
| Fornitore di energia |
AC/DCAadapter:input: 100V~240V,50/60Hz,0.6A, uscita: 12V~19V, 1.5Batteria: 7,4V, 5200mAh |
| Temperatura di funzionamento |
-10°C~+50°C |
| Temperatura di conservazione |
-40°C~+70°C |
| Umidità relativa |
0~95%, non condensante |
| Peso |
< 1,2 kg |
| Dimensione |
227 mm x 160 mm x 70 mm |
| Funzioni dell'host: PON OTDR/OPM/VFL/Ls/Event Map/Fiber End Detection (Detector di acquisto aggiuntivo) /Optical Loss Test |
| |
| Lista delle configurazioni |
|
|
|
|
| - No, no, no. |
Nome |
Quantità |
Commento |
| 1 |
Ospite |
1 |
|
| 2 |
Adaptatore AC/DC |
1 |
|
| 3 |
Disco U (contiene software di analisi/Manuale dell'utente) |
1 |
|
| 4 |
Penna a tocco |
1 |
|
| 5 |
Linea dati |
1 |
|
| 6 |
Adattatore OTDR SC |
1 |
|
| 7 |
Adattatore OPM SC |
1 |
|
| 8 |
Manuale dell'utente |
1 |
|
| 9 |
Certificazione di taratura |
1 |
|
| 10 |
Certificato/carta di garanzia |
1 |
|
| 11 |
Pezzo di cotone pulito |
10 |
|
| 12 |
Manico in pelle |
1 |
|
| 13 |
Zaino speciale per strumento |
1 |
|
