1. Attenuazione:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • Multimodale 50/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • Multimodale 62,5/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Larghezza di banda (solo fibre multimodali):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Dispersione della modalità di polarizzazione (PMD):

   • Fibra individuale:
     • G.652.D:≤0,20 cv/√km
     • G.655:≤0,20 cv/√km
   • Valore collegamento progettazione:
     • ≤0,10 ps/√km sia per G.652.D che per G.655.

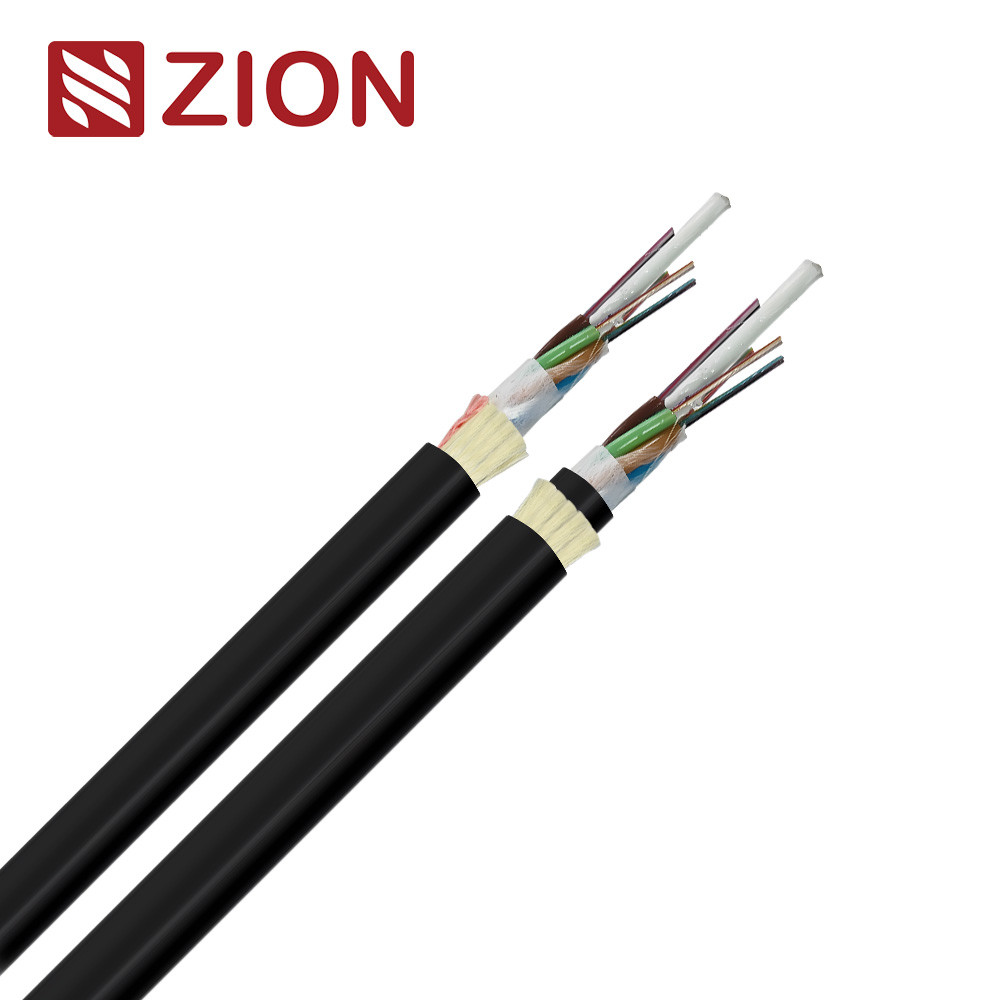

Dati tecnici:

1. Conteggio delle fibre:

   • Le opzioni vanno da 6 a 288 fibre.

2. Design del tubo allentato:

   • Configurazioni: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Diametro esterno: regolabile tra 1,5 mm e 2,5 mm a seconda del design e del numero di fibre.

3. Membro della forza centrale:

   • Materiale: plastica rinforzata con fibra di vetro (GFRP).
   • Diametro: regolabile (da 1,8 mm a 3,7 mm).
   • Alcuni modelli includono un elemento di rinforzo centrale rivestito in PE.

4. Blocco dell'acqua:

   • Materiale: nastro impermeabile.

5. Membro di forza periferico:

   • Materiale: filato di aramide.

6. Guaina esterna:

   • Spessore: tipicamente 1,8 mm (regolabile tra 1,5 mm e 2,0 mm).

7. Dimensioni del cavo:

   • Diametro tipico: da 9,5 mm a 20,2 mm.
   • Disponibili modelli regolabili.

8. Condizioni operative:

   • Intervallo di temperatura: da -40°C a +70°C.
   • Massimo. Portata: da 50 ma 150 m (a seconda del design e delle condizioni).
   • Condizioni climatiche: Progettato per assenza di ghiaccio e una velocità massima del vento di 25 m/s.

Note aggiuntive:

• La struttura del cavo e il numero di fibre possono essere personalizzati per soddisfare le esigenze specifiche del cliente.
• Il diametro e il peso del cavo possono variare a seconda del modello.
• I calcoli della portata dovrebbero considerare le condizioni climatiche locali per prestazioni ottimali.

Fibra dati-SM

Parametri e risultati chiave dei test

Proprietà ottiche:

1. Coefficiente di attenuazione (dB/km):

   • A diverse lunghezze d'onda (850 nm, 1310 nm, 1550 nm, ecc.), tutti i valori sono conformi o migliorano le raccomandazioni ITU-T, garantendo una perdita di segnale minima.

2. Coefficiente di dispersione:

   • Alle lunghezze d'onda da 1285 nm a 1625 nm, i valori di dispersione sono coerenti con i requisiti di trasmissione ad alte prestazioni.

3. Indice di rifrazione del gruppo effettivo (EGRI):

   • Stabile su 1310 nm, 1550 nm e 1625 nm per tutti i tipi di fibra.

4. Perdita di flessione macro:

   • Perdite di flessione estremamente basse anche a raggi piccoli (ad es. 10 mm), in particolare per fibre G.657.A1/A2, adatte per installazioni strette.

5. Caratteristiche ambientali:

   • La durabilità in condizioni di cicli termici, immersione in acqua e test di invecchiamento dimostrano una solida resistenza ambientale.

Prove meccaniche:

1. Resistenza alla trazione (IEC 794-1-E1):

   • Nessuna rottura della fibra o danno alla guaina sotto un carico di trazione di 5000 N.

2. Prova di schiacciamento (IEC 60794-1-E3):

   • Nessuna rottura della fibra o danno alla guaina sotto un carico di 3000 N/100 mm.

3. Prova di impatto (IEC 60794-1-E4):

   • Nessuna rottura sotto impatti multipli con un'energia di 4,5 Nm.

4. Piegature ripetute (IEC 60794-1-E6):

   • La variazione della perdita è ≤0,1 dB sotto 30 cicli con un diametro di piegatura di 20xOD.

5. Prova di torsione (IEC 60794-1-E7):

   • Mantiene l'integrità dopo torsioni di ±90° per 10 cicli con tensione di 150 N.

6. Penetrazione dell'acqua (IEC 60794-1-F5B):

   • Nessuna perdita d'acqua dopo 24 ore sotto 1 m di altezza dell'acqua.

7. Cicli di temperatura (IEC 60794-1-F1):

   • Nessuna variazione di perdita >0,1 dB dopo la variazione di temperatura (da -20°C a +40°C).

8. Flusso composto (IEC 60794-1-E14):

   • Nessun flusso di composto dopo 24 ore a 70°C.

9. Test di alta tensione della guaina:

   • Nessuna rottura sotto alta tensione applicata (9× spessore della guaina).

Conclusione:

Il cavo in fibra ottica soddisfa o supera gli standard internazionali (IEC, ITU-T, ecc.).parametri di prestazione ottica, meccanica e ambientale, confermando la sua idoneità all’impiego in condizioni diverse e difficili. La struttura robusta garantisce un'elevata affidabilità per le applicazioni nelle moderne reti di telecomunicazioni, inclusi sistemi PON, backbone e reti di accesso.

Marcatura cavi e colori fibre
Marcatura della guaina

AZIENDA Nome cavo in fibra N*core G.652D 2024 XXXXm

AZIENDA: Marchio del produttore
2024: anno di produzione
Nome del cavo in fibra: tipo di cavo
G.652D: fibra ottica monomodale N core (ITU-T Rec. G.652D)
XXXXm: Marchio dei metri

*La marcatura è stampata ogni 1 metro;
**"G.652D" significa ITU-T Rec. Fibra ottica monomodale G.652 Low Water Peak (LWP).

Può anche essere contrassegnato in base alla marcatura del cavo del cliente.
1 Il colore della marcatura è bianco,
2 È consentita occasionalmente una marcatura poco chiara della lunghezza se entrambe le marcature adiacenti sono chiare.
3 Entrambe le estremità del cavo sono sigillate con cappucci terminali termoretraibili per impedire l'ingresso di acqua.

Colore della fibra e codice colore del legante: secondo EIA/TIA 598B

Dati tecnici struttura OEM

Questi dati forniscono le specifiche tecniche chiave per i progetti di cavi in ​​fibra ottica OEM, garantendo l'adattabilità alle specifiche esigenze del cliente. Le informazioni evidenziano gli aspetti strutturali, materiali e prestazionali dei cavi.

Dettagli tecnici principali:

Configurazione del progetto:

• Struttura del cavo (tubo + riempitivo + elemento di rinforzo):
  • Per 12 fibre: 3+2+1
  • Per 24 fibre: 1+4+1
  • Per 48 fibre e oltre: 1+4+1

Materiale e dimensioni:

1. Tipo di fibra:

   • Fibra monomodale: ITU-T G.652.D

2. Membro della forza centrale:

   • Materiale: FRP o filo di acciaio
   • Diametro: 1,2 mm (FRP) o 1,0 mm (filo di acciaio)

3. Tubo allentato:

   • Materiale: PBT
   • Diametro: 2,1 mm o 1,8 mm

4. Riempitivo:

   • Materiale: polipropilene
   • Diametro: 1,8 mm

5. Strato di blocco dell'acqua:

   • Materiale: filato idrorepellente e nastro idrorepellente

6. Membro della forza del filato:

   • Materiale: filato di aramide

7. Guaina esterna:

   • Materiale: HDPE
   • Spessore:
     • 12 fibre: 0,8 mm
     • 24 fibre: 1,6 mm
     • 48 fibre: 1,9 mm
   • Colore: nero

Dimensioni e peso del cavo:

• Diametro del cavo:
  • 12 fibre: 9,0 mm
  • 24 fibre: 13,0 mm
• Peso del cavo:
  • 12 fibre: 75 kg/km
  • 24 fibre: 95 kg/km

Prestazioni meccaniche e ambientali:

1. Tensione massima di installazione:
   • 2400 n
2. Raggio minimo di curvatura:
   • Senza tensione: 10×Diametro cavo
   • Sotto tensione massima: 20×diametro del cavo
3. Intervalli di temperatura:
   • Installazione: da -20°C a +60°C
   • Trasporto e stoccaggio: da -40°C a +70°C
   • Funzionamento: da -40°C a +70°C

Riepilogo:

Il design di questo cavo in fibra ottica OEM offre un equilibrio tra durata e prestazioni, garantendo un funzionamento affidabile in condizioni ambientali variabili. La sua configurazione modulare (numero di fibre, elementi di resistenza e dimensioni del tubo sciolto) e materiali robusti (HDPE, PBT, filato aramidico) consentono applicazioni ad ampio raggio nelle telecomunicazioni, garantendo la conformità agli standard di settore e alle esigenze specifiche del cliente.

Imballaggio e marcatura

1. Imballaggio

1.1 Ogni singola lunghezza di cavo dovrà essere avvolta su un tamburo di legno adatto alla spedizione a lunga distanza.

1.2 Coperto da telo tampone in plastica.

1.3 Sigillato con robusti listelli di legno.

1.4 Almeno 1 m dell'estremità interna del cavo sarà riservato al test.

1,5 Lunghezza del tamburo
- 1.5.1 La lunghezza standard del tamburo è 2000-4000 m
- 1.5.2 La lunghezza singola non inferiore al 96% della lunghezza standard per tamburo sarà consentita per quantità non superiori al 10% della fornitura totale;

1.5.3 La quantità totale è almeno la quantità ordinata.

2. Marcatura del tamburo

2.1 Tamburo per cavi
- Marchio del produttore;
- Freccia di direzione del rollio;
- Freccia che indica la posizione del terminale esterno del cavo;
- La parola “CAVO IN FIBRA OTTICA”;
- Origine, La parola “MADE IN CHINA”;
- Targhetta avvertenze indicante la corretta modalità di carico, scarico e trasporto del cavo;
- Altre informazioni sul cliente come numero di contratto, numero di progetto e destinazione di consegna. (se necessario)

2.2 Targa di marcatura
- Nome del prodotto;
- Tipo e dimensione del cavo;
- Lunghezza del tamburo;
- Peso Lordo/Netto in chilogrammi;
- Numero del tamburo in metri;
- Nome del produttore;
- Anno e mese di produzione;
- Numero del progetto, numero del contratto o numero dell'ordine d'acquisto (se necessario).
