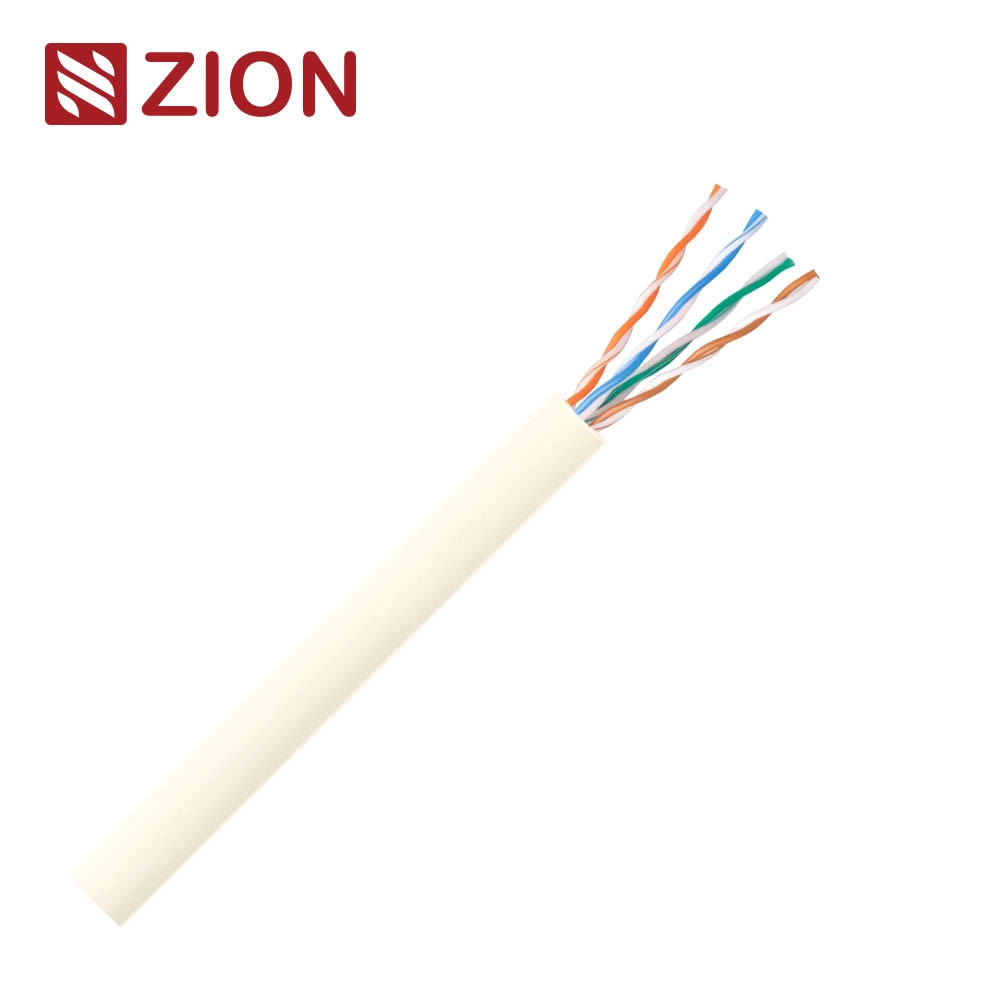

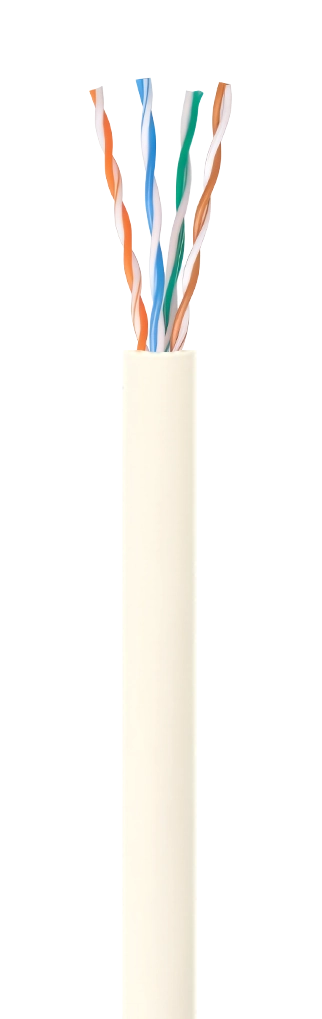

| U/UTP CAT 6A 28AWG STR CABLE-UL CMP |
| Informazioni chiave e costruzione |
| Unione dei prodotti |
7112361 |
 |
| Numero del certificato UL: |
E541136 |
| Norme: |
UL 444 & CSA C22.2 n.214
Cavi di comunicazione |
| Materiale conduttore: |
Rame di rame spoglio/rame di rame in scatola |
| Dimensione del conduttore: |
28AWG/ 7×0,005" / 7×0,127mm |
| In coppia: |
4 coppie |
| Isolamento: |
0.0236" / 0,60±0,05 mm FEP |
| Colori di isolamento: |
Blu-bianco, arancione-bianco |
| Verde-bianco, marrone-bianco |
| Giacca fuori: |
Materiale: Plenum PVC |
| Spessore della parete: 0,0157". |
| OD:0.1377"±0.006" (3.5±0.15mm) |
| Sezione trasversale |
|
|
| Supporto alle applicazioni |
| ·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100 VG-AnyLAN,Bancomat |
| ·1 Volp,Numero ISDN,Segno,100 MTPPDM,Analog Data e video,POE Tipo 1,2,3,4 |
| Caratteristiche elettriche |
| Resistenza a corrente continua |
<23.6Ohm/100m @20°C |
| Disequilibrio della resistenza a corrente continua |
4% @ 20°C |
| Capacità reciproca |
5.6 nF/100m |
| Impedanza caratteristica |
1 - 100 MHz: 100±15 Ohm |
| 101 - 200 MHz: 100±22 Ohm |
| 201 - 500 MHz: 100±32 Ohm |
| Frequenza massima |
500 MHz |
| Sbilanciamento della capacità |
330 pF/100 m |
| NVP velocità di trasmissione) |
≥ 65% |
| Sbalzo di ritardo |
≤ 44 ns/100 m |
| Voltaggio di funzionamento |
Tipicamente fino a 48 V |
| Tensione nominale ((V RMS) |
300 V |
| Proprietà fisiche |
| Tensione di estrazione (max) |
20 libbre (89 N) |
| Radio di piegatura (min) |
4 volte il diametro del cavo |
| Temperatura di funzionamento |
- Da 20 a 75 anni°C (- da 4 a 167°F) |
| Caratteristiche di prestazione |
| Frequenza |
Attenuazione |
Successivo
(dB) |
ACRF
(dB) |
PS.NEXT
(dB) |
PS.ACRF
(dB) |
RL
(dB) |
Ritardo
(ns/100m) |
Sbalzo
(ns/100m) |
| MHz |
dB |
dB/100 m |
ns/100m |
ns/100m |
dB |
dB |
dB/100 m |
dB/100 m |
| 1 |
4.05 |
74.30 |
72.30 |
67.80 |
64.80 |
20.00 |
570.00 |
45.0 |
| 4 |
7.41 |
65.27 |
63.27 |
55.76 |
52.80 |
23.00 |
552.00 |
| 8 |
10.35 |
60.75 |
58.75 |
49.74 |
46.70 |
24.50 |
546.73 |
| 10 |
11.55 |
59.30 |
57.30 |
47.80 |
44.80 |
25.00 |
545.38 |
| 16 |
14.60 |
56.24 |
54.24 |
43.72 |
40.70 |
25.00 |
543.00 |
| 20 |
16.34 |
54.78 |
52.78 |
41.78 |
38.80 |
25.00 |
542.05 |
| 25 |
18.29 |
53.30 |
51.33 |
39.84 |
36.80 |
24.30 |
541.20 |
| 31.25 |
20.48 |
51.88 |
49.88 |
37.90 |
34.90 |
23.60 |
540.44 |
| 62.5 |
29.23 |
47.36 |
45.36 |
31.88 |
28.90 |
21.50 |
538.55 |
| 100 |
37.31 |
44.30 |
42.30 |
27.80 |
24.80 |
20.10 |
537.60 |
| 150 |
46.17 |
41.66 |
39.66 |
24.28 |
21.28 |
17.47 |
536.94 |
| 200 |
53.77 |
39.78 |
37.78 |
21.78 |
18.80 |
18.00 |
536.55 |
| 250 |
60.58 |
38.33 |
36.33 |
19.84 |
16.80 |
17.30 |
536.28 |
| 300 |
66.82 |
37.14 |
35.14 |
18.26 |
15.30 |
16.80 |
536.08 |
| 350 |
72.63 |
36.14 |
34.14 |
16.92 |
13.92 |
14.31 |
535.92 |
| 400 |
78.10 |
35.27 |
33.27 |
15.76 |
12.80 |
15.90 |
535.80 |
| 450 |
83.29 |
34.50 |
32.50 |
14.74 |
11.70 |
13.37 |
535.70 |
| 500 |
88.25 |
33.82 |
31.82 |
13.82 |
10.80 |
15.20 |
535.61 |
| ※Nota: Le prestazioni di trasmissione di cui sopra per i 100M, 20±2°Calle condizioni testate. |
| Informazioni sull'ordine |
| Marcatura |
HANGZHOU ZION 7112361 U/UTP CAT6 4PR
28AWG STRANDED 500MHZ E541136 (UL) C ((UL)
Verificato secondo ANSI/TIA 568C.2 COMPATENTE con la RoHS ***FT |
| Pacco interno |
1000ft/Pull Box o Spool di legno (o su richiesta del cliente) |
| Imballaggio esterno |
Pallet (o per richiesta del cliente) |
| Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Marchio |
HELLOSIGNAL® O OEM |
| Servizio online: |
| Wechat |
+86 15088607575 |
| Whatsapp |
+86 15088607575 |
| Email |
info@zion-communication.com |
| Servizio OEM personalizzato: |
| Colore |
Possiamo personalizzare il colore della giacca basato su RAL Classic |
| Stampa |
Possiamo stampare parole personalizzate sulla giacca |
| Imballaggio ed etichetta |
Possiamo personalizzare la bobina, il cartone e il disegno delle etichette. |
