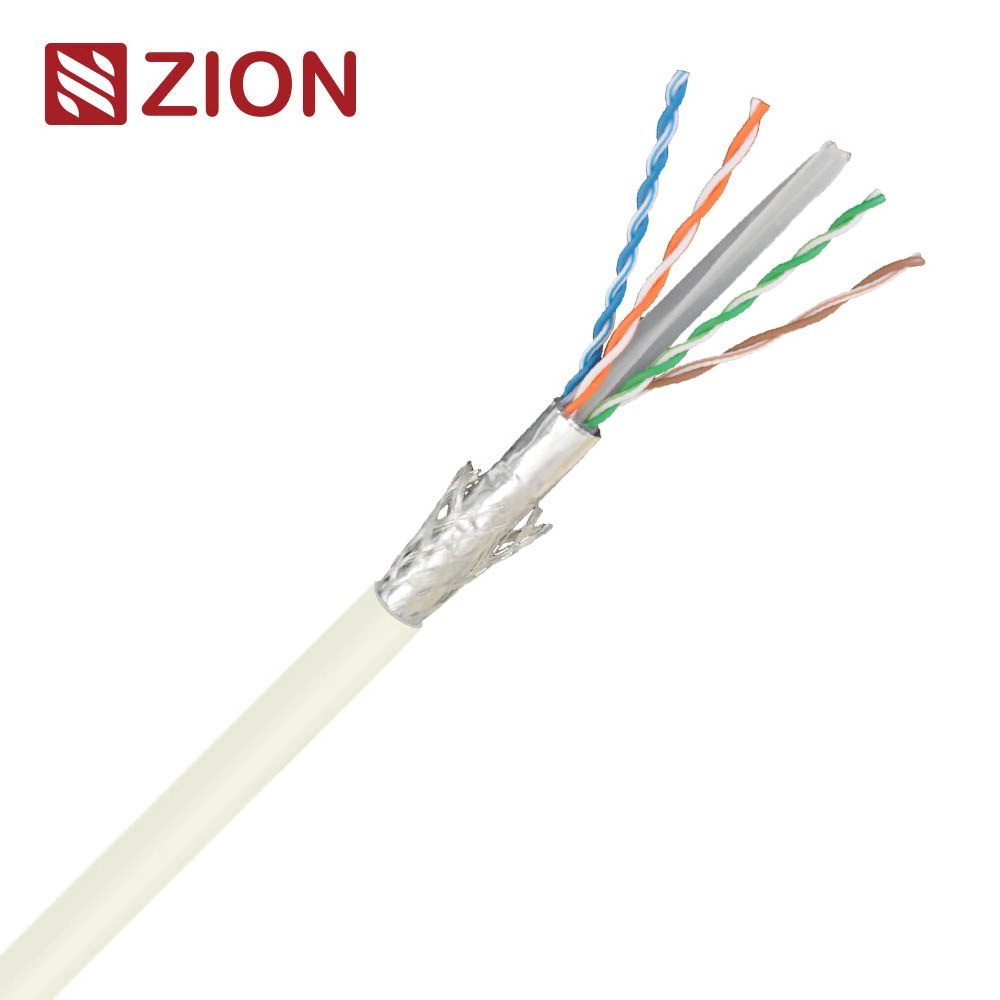

| SF/UTP CAT 6 CABLE-UL |
| Informazioni chiave e costruzione |
| SKU: 7112225-FC |
FEP CROSWEB |
 |
| SKU: 7112225-LC |
LSZH CROSSWEB |
| Numero del certificato UL: |
E541136 |
| Norme: |
UL 444 & CSA C22.2 n.214
Cavi di comunicazione |
| Materiale conduttore: |
Rame massiccio nudo |
| Dimensione del conduttore: |
23AWG/ 0,023" / 0,585± 0,005 mm |
| In coppia: |
4 coppie |
| Isolamento: |
00,0433" / 1,10±0,05 mm FEP |
| Colori di isolamento: |
Blu-bianco/azzurro,arancione-bianco/arancione |
| Verde-bianco/verde, marrone-bianco/marrone |
| Separatore di spina/croce |
FEP o LSZH CROSWEB |
| Scudo 1 |
Polilaminato di alluminio |
| Scudo 2 |
Tracciatura di rame in scatola 40% copertura |
| Cavo di scarico |
24 AWG Rame in scatola massiccia |
| Rip Cord: |
Altri materiali |
| Giacca fuori: |
Materiale: Plenum PVC |
| Spessore della parete: 0,0157". |
| OD:0.291 ± 0,012 ′′ (7,4 ± 0,3 mm) |

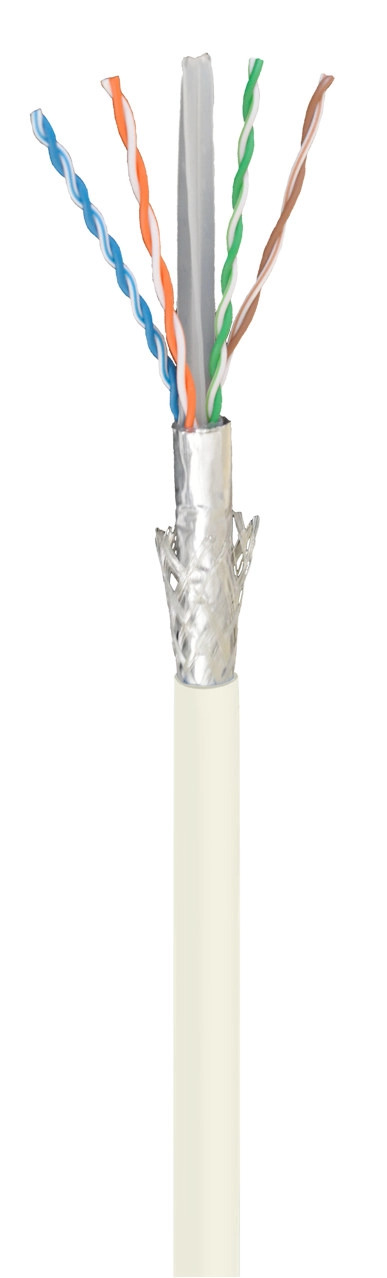

| Sezione trasversale |
|
|
| Supporto alle applicazioni |
| ·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100 VG-AnyLAN,Bancomat |
| ·1 Volp,Numero ISDN,Segno,100 MTPPDM,Analog Data e video,POE Tipo 1,2,3,4 |
| Caratteristiche elettriche |
| Resistenza a corrente continua |
<9.38 Ohm/100m @20°C |
| Disequilibrio della resistenza a corrente continua |
5% @ 20°C |
| Capacità reciproca |
5.6 nF/100m |
| Impedanza caratteristica |
1 - 100 MHz: 100±15 Ohm |
| 101 - 250 MHz: 100±22 Ohm |
| Frequenza massima |
250 MHz |
| Sbilanciamento della capacità |
330 pF/100 m |
| NVP velocità di trasmissione) |
≥ 65% |
| Sbalzo di ritardo |
≤ 44 ns/100 m |
| Voltaggio di funzionamento |
Tipicamente fino a 48 V |
| Tensione nominale ((V RMS) |
300 V |
| Proprietà fisiche |
| Tensione di estrazione (max) |
30 libbre ((133N) |
| Radio di piegatura (min) |
4 volte il diametro del cavo |
| Temperatura di funzionamento |
- Da 20 a 75 anni°C (- da 4 a 167°F) |
| Caratteristiche di prestazione |
| Frequenza |
Attenuazione |
Successivo
(dB) |
ACRF
(dB) |
PS.NEXT
(dB) |
PS.ACRF
(dB) |
RL
(dB) |
Ritardo
(ns/100m) |
Sbalzo
(ns/100m) |
| MHz |
dB |
dB/100 m |
ns/100m |
ns/100m |
dB |
dB |
dB/100 m |
dB/100 m |
| 1 |
2.0 |
74.3 |
67.8 |
72.3 |
64.8 |
20.0 |
570.0 |
45.0 |
| 4 |
3.8 |
65.3 |
55.8 |
63.3 |
52.8 |
23.0 |
552.0 |
| 8 |
5.3 |
60.8 |
49.7 |
58.8 |
46.7 |
24.5 |
546.7 |
| 10 |
6.0 |
59.3 |
47.8 |
57.3 |
44.8 |
25.0 |
545.4 |
| 16 |
7.6 |
56.2 |
43.7 |
54.2 |
40.7 |
25.0 |
543.0 |
| 20 |
8.5 |
54.8 |
41.8 |
52.8 |
38.8 |
25.0 |
542.0 |
| 25 |
9.5 |
53.3 |
39.8 |
51.3 |
36.8 |
24.3 |
541.2 |
| 31.25 |
10.7 |
51.9 |
37.9 |
49.9 |
34.9 |
23.6 |
540.4 |
| 62.5 |
15.4 |
47.4 |
31.9 |
45.4 |
28.9 |
21.5 |
538.6 |
| 100 |
19.8 |
44.3 |
27.8 |
42.3 |
24.8 |
20.1 |
537.6 |
| 200 |
29.0 |
39.8 |
21.8 |
37.8 |
18.8 |
18.0 |
536.5 |
| 250 |
32.8 |
38.3 |
19.8 |
36.3 |
16.8 |
17.3 |
536.3 |
| ※Nota: Le prestazioni di trasmissione di cui sopra per i 100M, 20±2°Calle condizioni testate. |
| Informazioni sull'ordine |
| Marcatura |
HANGZHOU ZION 7112225-×× SF/UTP CAT6 4PR
23AWG SOLID 250MHZ E541136 (UL)
Verificato secondo ANSI/TIA 568C.2 COMPATENTE con la RoHS ***FT |
| Pacco interno |
1000ft/Pull Box o Spool di legno (o su richiesta del cliente) |
| Imballaggio esterno |
Pallet (o per richiesta del cliente) |
| Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Marchio |
HELLOSIGNAL® O OEM |
| Servizio online: |
| Wechat |
+86 15088607575 |
| Whatsapp |
+86 15088607575 |
| Email |
info@zion-communication.com |
| Servizio OEM personalizzato: |
| Colore |
Possiamo personalizzare il colore della giacca basato su RAL Classic |
| Stampa |
Possiamo stampare parole personalizzate sulla giacca |
| Imballaggio ed etichetta |
Possiamo personalizzare la bobina, il cartone e il disegno delle etichette. |
