Identificazione del prodotto

Codice Zion	Descrizione Zion
7235103	Adattatore/Accoppiatore in fibra ottica SC UPC con gambe

Applicazioni principali

Collega con precisione due connettori in fibra ottica per massimizzare la trasmissione della luce
Riduce al minimo la perdita di segnale nei percorsi ottici
Presenta una bassa perdita di inserzione, un'eccellente intercambiabilità e riproducibilità
Ogni adattatore viene sottoposto a test funzionali prima della spedizione

Descrizione del prodotto

L'adattatore in fibra ottica consente il collegamento di connettori attivi in fibra ottica uguali o diversi all'interno delle linee in fibra, garantendo percorsi ottici ininterrotti con una minima degradazione del segnale.

Allineando con precisione le facce terminali della fibra, massimizza la trasmissione dell'energia luminosa in uscita e accoppia le fibre riceventi in modo efficiente, riducendo al minimo l'impatto del sistema dall'intervento del collegamento ottico.

Come parte dei componenti ottici passivi, questi adattatori servono reti di telecomunicazioni, reti televisive via cavo, sistemi di loop utente e reti locali.

Gli adattatori Hangzhou Zion Communication sono caratterizzati da un'elevata resistenza alla fiamma, una bassa perdita di inserzione, un'eccezionale durata e un ampio intervallo di temperature operative.

Conosciuti anche come accoppiatori, gli adattatori in fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	Variazione di 500 interpolazioni < 0.20dB
Numero di canali	Nucleo singolo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio	-40°C a +85°C
Temperatura di stoccaggio	-40°C a +85°C

Adattatori in fibra ottica correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/Accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/Accoppiatore in fibra ottica LC Dx in plastica con saldatura simmetrica con flangia
7235003	Adattatore/Accoppiatore in fibra ottica LC QUAD in plastica monoblocco con flangia
7235004	Adattatore/Accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/Accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/Accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/Accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/Accoppiatore ibrido in fibra ottica SC-FC SX
7235009	Adattatore/Accoppiatore ibrido in fibra ottica SC-FC DX
7235010	Adattatore/Accoppiatore ibrido in fibra ottica FC-ST SX
7235011	Adattatore/Accoppiatore ibrido in fibra ottica FC-ST DX
7235012	Adattatore/Accoppiatore ibrido in fibra ottica SC-LC SX
7235013	Adattatore/Accoppiatore ibrido in fibra ottica SC-LC DX
7235014	Adattatore/Accoppiatore ibrido in fibra ottica SC-ST SX
7235015	Adattatore/Accoppiatore ibrido in fibra ottica SC-ST DX
7235016	Adattatore/Accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/Accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/Accoppiatore FC con flangia rettangolare

Tipi di connettori

Connettore LC
Utilizzato nelle interfacce in fibra LC per le connessioni dei moduli SFP. Dispone di un meccanismo di bloccaggio RJ modulare. Comunemente utilizzato nei router.

Connettore SC
Simile a RJ-45 ma più piatto con contatti a colonna di rame. Ampiamente utilizzato nell'infrastruttura di rete.

Connettore FC
Presenta un rinforzo con manicotto in metallo con fissaggio a tenditore. Tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST
Design a guscio rotondo con fissaggio a tenditore. Comune nei telai di distribuzione in fibra e nelle connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto di un team di ricerca e sviluppo professionale:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore dello Sc con le gambe , Adattatore ceramico dello Sc , Sc Upc dell'adattatore con le gambe

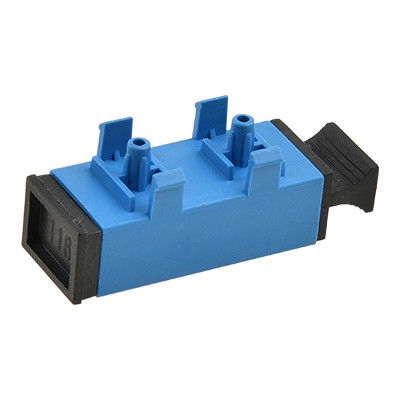

SC UPC Adapter in fibra ottica con manica in ceramica e perdita alternata ≤ 0,2 dB per un ampio intervallo di temperatura (-40 a + 85 °C)

Adattatore dello Sc con le gambe

Adattatore ceramico dello Sc

Sc Upc dell'adattatore con le gambe

adattatore a fibra ottica,

Adattatore di LC,

Connettore veloce della fibra
