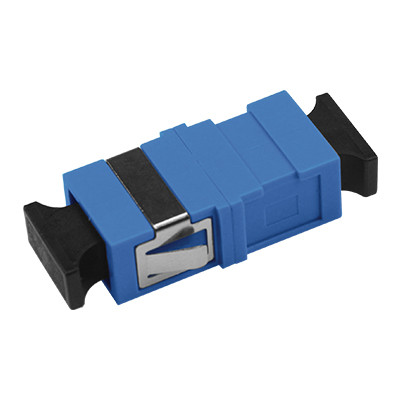

Adattatore di saldatura SC UPC SX senza flangia per fibra ottica

Adattatore/accoppiatore per fibra ottica SC UPC SX senza flangia

ADATTATORE/ACCOPPIATORE OTTICO SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Saldatura Simmetria Plastica/Ibrido

Identificazione del prodotto

Codice Zion	Descrizione Zion
7235102	Adattatore/accoppiatore per fibra ottica SC UPC SX senza flangia

Applicazioni

Collegando con precisione due connettori, gli adattatori per fibra ottica consentono di trasmettere le sorgenti luminose in modo efficiente, riducendo al minimo le perdite
Offre basse perdite di inserzione, eccellente intercambiabilità e riproducibilità
Ogni adattatore viene sottoposto a test funzionali prima della spedizione

Descrizione del prodotto

L'adattatore per fibra ottica implementa le connessioni tra connettori attivi per fibra ottica uguali o diversi in linee in fibra, garantendo la continuità del percorso ottico con perdite minime.

Collega con precisione le facce terminali della fibra per massimizzare la trasmissione dell'energia luminosa dalle fibre di uscita alle fibre di ricezione, riducendo al minimo l'impatto del sistema durante l'intervento del collegamento ottico.

Appartenenti al campo dei componenti ottici passivi, questi adattatori sono utilizzati nelle reti di telecomunicazioni, nelle reti televisive via cavo, nei sistemi di anello utente e nelle reti locali.

Gli adattatori Hangzhou Zion Communication sono caratterizzati da elevata resistenza alla fiamma, basse perdite di inserzione, elevata durata e ampio intervallo di temperature operative.

Gli adattatori per fibra ottica, chiamati anche accoppiatori, sono dispositivi compatti progettati per terminare o collegare cavi o connettori per fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Lunghezza d'onda operativa (nm)		1310-1550	850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Singolo nucleo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio (°C)	-40 a +85
Temperatura di stoccaggio (°C)	-40 a +85

Adattatori per fibra ottica correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore per fibra ottica in plastica LC SX con flangia
7235002	Adattatore/accoppiatore per fibra ottica in plastica a simmetria di saldatura LC Dx con flangia
7235003	Adattatore/accoppiatore per fibra ottica in plastica QUAD LC monoblocco con flangia
7235004	Adattatore/accoppiatore per fibra ottica in plastica SC con gambe
7235005	Adattatore/accoppiatore per fibra ottica in plastica SC Cover Avoid Laser senza flangia
7235006	Adattatore/accoppiatore per fibra ottica SC SX Metal Avoid Laser con flangia
7235007	Adattatore/accoppiatore per fibra ottica SC DX Metal Avoid con flangia
7235008	Adattatore/accoppiatore per fibra ottica ibrida SC-FC SX
7235009	Adattatore/accoppiatore per fibra ottica ibrida SC-FC DX
7235010	Adattatore/accoppiatore per fibra ottica ibrida FC-ST SX
7235011	Adattatore/accoppiatore per fibra ottica ibrida FC-ST DX
7235012	Adattatore/accoppiatore per fibra ottica ibrida SC-LC SX
7235013	Adattatore/accoppiatore per fibra ottica ibrida SC-LC DX
7235014	Adattatore/accoppiatore per fibra ottica ibrida SC-ST SX
7235015	Adattatore/accoppiatore per fibra ottica ibrida SC-ST DX
7235016	Adattatore/accoppiatore per fibra ottica di tipo D grande FC SX
7235017	Adattatore/accoppiatore per fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore per fibra ottica FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nelle interfacce in fibra ottica LC per collegare i connettori del modulo SFP. Dispone di un meccanismo di bloccaggio jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nelle interfacce in fibra ottica SC. Assomiglia all'interfaccia RJ-45 ma è più piatto con contatti a colonna di rame invece di sottili pin di rame.

Connettore FC

Utilizzato nelle interfacce in fibra ottica FC. Dispone di un rinforzo esterno della ghiera metallica e di un metodo di fissaggio con tenditore. In genere utilizzato sul lato ODF (telai di distribuzione).

Connettore ST

Utilizzato nelle interfacce in fibra ottica ST. Dispone di un guscio rotondo e di un fissaggio con tenditore. Comunemente utilizzato nei telai di distribuzione della fibra e nelle connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi supportati dal nostro team di ricerca e sviluppo professionale.

Logo personalizzato
Etichetta/sacchetto in PE/Design del cartone

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore di saldatura dello Sc UPC , Accoppiatore ceramico della fibra dello Sc , Adattatore di saldatura del singolo centro

Adattatore in fibra ottica SC UPC SX per saldatura senza flangia con manicotto in ceramica e bassa perdita di inserzione
