Panoramica del prodotto

L'adattatore/accoppiatore in fibra ottica SC UPC SX senza flangia offre soluzioni di connettività affidabili per vari tipi di connettori in fibra ottica, tra cui SC, LC, FC, ST, APC, UPC in configurazioni SX, DX e QUAD con simmetria di saldatura 0.9/2.0/3.0mm e costruzione in plastica/ibrida.

Identificazione del prodotto

Codice Zion	Descrizione Zion
7235100	Adattatore/Accoppiatore in fibra ottica SC UPC SX senza flangia

Applicazioni

Collega con precisione due connettori per massimizzare la trasmissione della luce e ridurre al minimo la perdita di segnale
Offre bassa perdita di inserzione, eccellente intercambiabilità e riproducibilità
Ogni adattatore viene sottoposto a test funzionali prima della spedizione

Descrizione del prodotto

L'adattatore in fibra ottica consente il collegamento di connettori attivi in fibra ottica uguali o diversi in linee in fibra, garantendo percorsi ottici ininterrotti con perdite minime. Allinea con precisione le estremità delle fibre per massimizzare la trasmissione dell'energia luminosa in uscita e ottimizzare l'accoppiamento alle fibre riceventi.

Come parte dei componenti ottici passivi, questi adattatori sono adatti per reti di telecomunicazioni, reti televisive via cavo, sistemi di loop utente e reti locali.

Gli adattatori Hangzhou Zion Communication sono caratterizzati da elevata resistenza alla fiamma, bassa perdita di inserzione, eccezionale durata e ampio intervallo di temperature operative.

Conosciuti anche come accoppiatori, gli adattatori in fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Lunghezza d'onda operativa (nm)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	Variazione di 500 interpolazioni inferiore a 0.20dB
Numero di canali	Singolo nucleo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della guaina	Ceramica o metallo
Temperatura di esercizio	-40°C a +85°C
Temperatura di stoccaggio	-40°C a +85°C

Prodotti correlati agli adattatori in fibra ottica

Codice Zion	Descrizione Zion
7235001	Adattatore/Accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/Accoppiatore in fibra ottica LC Dx con simmetria di saldatura in plastica con flangia
7235003	Adattatore/Accoppiatore in fibra ottica LC QUAD monoblocco in plastica con flangia
7235004	Adattatore/Accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/Accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/Accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/Accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/Accoppiatore in fibra ottica ibrida SC-FC SX
7235009	Adattatore/Accoppiatore in fibra ottica ibrida SC-FC DX
7235010	Adattatore/Accoppiatore in fibra ottica ibrida FC-ST SX
7235011	Adattatore/Accoppiatore in fibra ottica ibrida FC-ST DX
7235012	Adattatore/Accoppiatore in fibra ottica ibrida SC-LC SX
7235013	Adattatore/Accoppiatore in fibra ottica ibrida SC-LC DX
7235014	Adattatore/Accoppiatore in fibra ottica ibrida SC-ST SX
7235015	Adattatore/Accoppiatore in fibra ottica ibrida SC-ST DX
7235016	Adattatore/Accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/Accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/Accoppiatore in fibra ottica FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Caratteristiche del meccanismo di bloccaggio jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto. Identificato da contatti a colonna di rame anziché contatti sottili in rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno della guaina metallica e fissaggio a tenditore. Tipicamente utilizzato sul lato ODF e sui telai di distribuzione.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comunemente utilizzato nei telai di distribuzione in fibra e nelle connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto del team di ricerca e sviluppo professionale:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Centro dell'adattatore di SX il singolo , Adattatore di SX senza flangia , Metallo dell'adattatore di SX

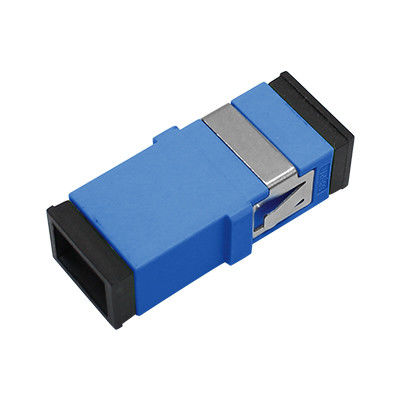

Adattatore in fibra ottica SC UPC SX senza flangia con telaio in metallo o plastica e manicotto in ceramica o metallo

Centro dell'adattatore di SX il singolo

Adattatore di SX senza flangia

Metallo dell'adattatore di SX
