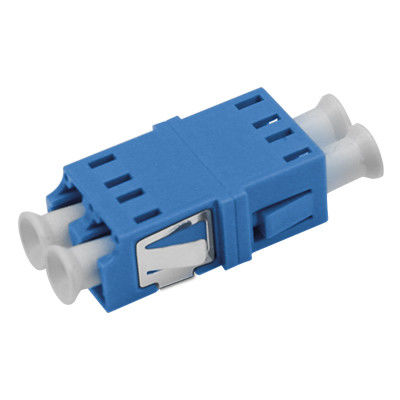

Visualizzazione del prodotto

Adattatore a fibra ottica di precisione progettato per il collegamento di connettori LC UPC in configurazioni di saldatura asimmetriche senza montaggio di flange.

Identificazione del prodotto

Codice di Sion	Descrizione di Sion
7235058	LC UPC DX adattatore di saldatura asimmetrico senza flange

Applicazioni

Collega con precisione due connettori in fibra ottica per massimizzare la trasmissione della luce e ridurre al minimo la perdita di segnale
Caratteristiche: bassa perdita di inserimento, eccellente intercambiabilità e riproducibilità superiore
Ogni adattatore subisce test funzionali prima della spedizione per garantire prestazioni ottimali

Descrizione del prodotto

Questo adattatore in fibra ottica consente la connessione tra gli stessi o diversi connettori attivi in fibra ottica in linee ottiche, garantendo percorsi ottici ininterrotti con un minimo degrado del segnale.

L'adattatore allinea con precisione le facce finali della fibra per massimizzare la trasmissione di energia luminosa e ottimizzare l'efficienza di accoppiamento alle fibre riceventi,riducendo al minimo l'impatto del sistema durante l'intervento del collegamento ottico.

Come parte di componenti ottici passivi, serve reti di telecomunicazioni, reti di televisione via cavo, sistemi di circuito utente e reti locali.

Gli adattatori Hangzhou Zion Communication offrono un elevato ritardamento della fiamma, una bassa perdita di inserimento, una durata eccezionale e un ampio intervallo di temperatura di funzionamento.

Conosciuti anche come accoppiatori a fibra ottica, questi dispositivi compatti terminano o collegano i cavi e i connettori a fibra ottica tra le linee ottiche.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC	SM (OS2)	MM (OM1,2,3,4)
lunghezza d'onda di funzionamento (nm)		1310-1550	850-1300
Perdita di inserimento (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 UPC ≥50 APC ≥60	PC ≥ 30
Ripetibilità (dB)	≤ 0.2
Perdite alternate (dB)	≤ 0.2
Durabilità	Variazione dei tempi di interpolazione di 500 < 0,20 dB
Numero di canali	Unico nucleo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della manica	Altri prodotti di acciaio
Temperatura di funzionamento (°C)	-40 a +85
Temperatura di conservazione (°C)	-40 a +85

Adaptori a fibra ottica LC-LC correlati

Codice di Sion	Descrizione di Sion
7235001	L'adattatore/accoppiatore in fibra ottica di plastica LC SX con flange
7235002	LC Dx Simmetria di saldatura Adaptore/accoppiatore in fibra ottica di plastica con flange
7235003	LC QUAD Adaptore/accoppiatore in fibra ottica di plastica in una sola parte con flangia
7235004	SC Adaptore/accoppiatore in fibra ottica di plastica con gambe
7235005	Copertura SC Evita l'adattatore/accoppiatore in fibra ottica laser di plastica senza flange
7235006	SC SX Metal Avoid Adapter/accoppiatore in fibra ottica laser con flange
7235007	SC DX Metal Avoid Adapter/accoppiatore in fibra ottica con flangia
7235008	SC-FC SX Adaptore/accoppiatore ibrido a fibra ottica
7235009	SC-FC DX Adaptore/accoppiatore ibrido in fibra ottica
7235010	FC-ST SX Adaptore/accoppiatore ibrido in fibra ottica
7235011	FC-ST DX Adaptore/accoppiatore ibrido in fibra ottica
7235012	SC-LC SX Adaptore/accoppiatore ibrido a fibra ottica
7235013	SC-LC DX Adaptore/accoppiatore ibrido in fibra ottica
7235014	SC-ST SX Adaptore/accoppiatore ibrido a fibra ottica
7235015	SC-ST DX Adaptore/accoppiatore ibrido in fibra ottica
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX con adattatore/accoppiatore in fibra ottica a flangia rettangolare
7235018	FC con adattatore/accoppiatore in fibra ottica a flangia rettangolare

Tipi di connettori

Collegamento LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i moduli SFP.

Collegamento SC

L'interfaccia a fibra ottica SC assomiglia a RJ-45 ma è più piatta con contatti a colonna di rame invece di sottili perni di rame.

Collegamento FC

L'interfaccia a fibra ottica FC è dotata di rinforzo esterno a manica metallica con fissaggio a cinghia rotante, tipicamente utilizzato su cornici di distribuzione ODF.

ST connettore

Interfaccia in fibra ottica ST con guscio rotondo e fissaggio a giradischi, comunemente utilizzata nei quadri di distribuzione della fibra per le connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto di un team di ricerca e sviluppo professionale:

Logo personalizzato
Disegno dell'etichetta/sacco in PE/cartuccia

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC UPC DX Adaptore a fibra ottica asimmetrico per saldatura con perdita alternata ≤ 0,2 dB e manica in ceramica o metallo per un ampio intervallo di temperatura

Adattatore in fibra ottica con perdita alternata ≤ 0

2 dB

Accoppiatore ottico con manicotto in ceramica o metallo
