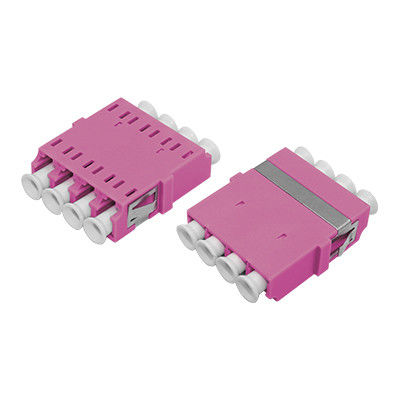

Visualizzazione del prodotto

Adaptatore in fibra ottica di precisione progettato per collegare connettori LC OM4 QUAD senza flange, garantendo una trasmissione ottimale della luce con perdite minime.

Identificazione del prodotto

Codice di Sion	Descrizione di Sion
7235053	LC OM4 QUAD Adaptore a un pezzo senza flange

Applicazioni

Collegando due connettori con precisione, gli adattatori in fibra ottica consentono di trasmettere le fonti di luce in modo efficiente riducendo al minimo le perdite.eccellente intercambiabilitàOgni adattatore subisce test funzionali prima della spedizione.

Descrizione del prodotto

Gli adattatori a fibra ottica implementano connessioni tra gli stessi o diversi connettori attivi a fibra ottica nelle linee di fibra, garantendo la continuità del percorso ottico con perdite minime.Collegano con precisione le finestre della fibra per massimizzare la trasmissione dell'energia luminosa e l'efficienza dell'accoppiamento riducendo al minimo l'impatto del sistemaQuesti componenti passivi sono adatti a reti di telecomunicazione, reti di televisione via cavo, sistemi di circuito utente e reti locali.

Gli adattatori Hangzhou Zion Communication presentano un'elevata ritardanza della fiamma, una bassa perdita di inserimento, un'elevata durata e un ampio intervallo di temperatura operativa.

Conosciuti anche come accoppiatori, gli adattatori a fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi e connettori a fibra ottica tra due linee a fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC	SM (OS2)	MM (OM1,2,3,4)
lunghezza d'onda di funzionamento (nm)		1310-1550	850-1300
Perdita di inserimento (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdite alternate (dB)	≤ 0.2
Durabilità	La variazione di 500 tempi di interpolazione è inferiore a 0,20 dB
Numero di canali	Unico nucleo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della manica	Altri prodotti di acciaio
Temperatura di funzionamento (°C)	-40 ~ +85
Temperatura di conservazione (°C)	-40 ~ +85

Adaptori a fibra ottica LC-LC correlati

Codice di Sion	Descrizione di Sion
7235001	L'adattatore/accoppiatore in fibra ottica di plastica LC SX con flange
7235002	LC Dx Simmetria di saldatura Adaptore/accoppiatore in fibra ottica di plastica con flange
7235003	LC QUAD Adaptore/accoppiatore in fibra ottica di plastica in una sola parte con flangia
7235004	SC Adaptore/accoppiatore in fibra ottica di plastica con gambe
7235005	Copertura SC Evita l'adattatore/accoppiatore in fibra ottica laser di plastica senza flange
7235006	SC SX Metal Avoid Adapter/accoppiatore in fibra ottica laser con flange
7235007	SC DX Metal Avoid Adapter/accoppiatore in fibra ottica con flangia
7235008	SC-FC SX Adaptore/accoppiatore ibrido a fibra ottica
7235009	SC-FC DX Adaptore/accoppiatore ibrido in fibra ottica
7235010	FC-ST SX Adaptore/accoppiatore ibrido in fibra ottica
7235011	FC-ST DX Adaptore/accoppiatore ibrido in fibra ottica
7235012	SC-LC SX Adaptore/accoppiatore ibrido a fibra ottica
7235013	SC-LC DX Adaptore/accoppiatore ibrido in fibra ottica
7235014	SC-ST SX Adaptore/accoppiatore ibrido a fibra ottica
7235015	SC-ST DX Adaptore/accoppiatore ibrido in fibra ottica
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX con adattatore/accoppiatore in fibra ottica a flangia rettangolare
7235018	FC con adattatore/accoppiatore in fibra ottica a flangia rettangolare

Tipi di connettori

Collegamento LC:Utilizzato nell'interfaccia a fibra ottica LC per collegare i moduli SFP. Dispone di un meccanismo di blocco jack modulare facile da usare.

Collegamento SC:Utilizzato nell'interfaccia a fibra ottica SC, simile a RJ-45 ma più piatto con contatti a colonna di rame invece di spilli di rame sottili.

Collegamento FC:Caratteristiche: rinforzo esterno a manica metallica con fissaggio a giradischi.

Collegamento ST:Disegno a guscio rotondo con fissaggio a giradischi, comunemente utilizzato nei sistemi di distribuzione della fibra e nelle connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto di un team di ricerca e sviluppo professionale:

Logo personalizzato
Disegno dell'etichetta/sacco in PE/cartuccia

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC OM4 QUAD Adaptore a fibra ottica in un pezzo con perdita alternata ≤ 0,2 dB e manicotto in ceramica o metallo per ampie temperature di funzionamento
