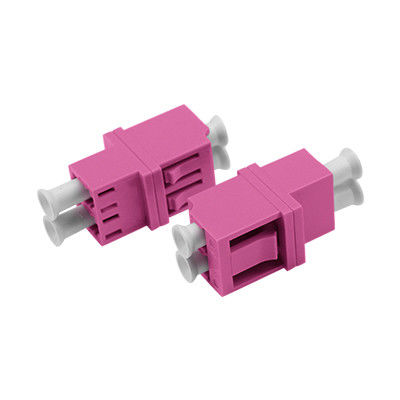

Adattatore LC OM4 DX High-Low

Adattatore in fibra ottica di precisione progettato per una trasmissione della luce ottimale con perdite minime, caratterizzato da un'eccellente intercambiabilità e riproducibilità.

Informazioni sul prodotto Zion

Codice Zion	Descrizione Zion
7235045	Adattatore LC OM4 DX High-Low

Applicazioni

Gli adattatori in fibra ottica collegano con precisione due connettori per massimizzare la trasmissione della luce e ridurre al minimo le perdite. Questi adattatori sono caratterizzati da una bassa perdita di inserzione, un'eccellente intercambiabilità e riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione.

Descrizione del prodotto

L'adattatore in fibra ottica consente il collegamento di connettori attivi in fibra ottica uguali o diversi all'interno delle linee in fibra, garantendo percorsi ottici ininterrotti con perdite minime. Allineando con precisione le facce terminali della fibra, massimizza l'accoppiamento dell'uscita di energia luminosa alle fibre riceventi, riducendo al minimo l'impatto sul sistema. Questi componenti passivi sono ideali per le reti di telecomunicazioni, le reti televisive via cavo, i sistemi di anello utente e le reti locali.

Gli adattatori Hangzhou Zion Communication offrono un'elevata resistenza alla fiamma, una bassa perdita di inserzione, un'elevata durata e un ampio intervallo di temperature operative.

Conosciuti anche come accoppiatori, gli adattatori in fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Lunghezza d'onda operativa (nm)		1310-1550	850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Nucleo singolo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della guaina	Ceramica o metallo
Temperatura di esercizio (°C)	-40 ~ +85
Temperatura di stoccaggio (°C)	-40 ~ +85

Adattatori in fibra ottica LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/accoppiatore in fibra ottica LC Dx Welding Symmetry in plastica con flangia
7235003	Adattatore/accoppiatore in fibra ottica LC QUAD monoblocco in plastica con flangia
7235004	Adattatore/accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/accoppiatore ibrido in fibra ottica SC-FC SX
7235009	Adattatore/accoppiatore ibrido in fibra ottica SC-FC DX
7235010	Adattatore/accoppiatore ibrido in fibra ottica FC-ST SX
7235011	Adattatore/accoppiatore ibrido in fibra ottica FC-ST DX
7235012	Adattatore/accoppiatore ibrido in fibra ottica SC-LC SX
7235013	Adattatore/accoppiatore ibrido in fibra ottica SC-LC DX
7235014	Adattatore/accoppiatore ibrido in fibra ottica SC-ST SX
7235015	Adattatore/accoppiatore ibrido in fibra ottica SC-ST DX
7235016	Adattatore/accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Caratteristiche: meccanismo di bloccaggio jack modulare (RJ) facile da usare, comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto con contatti a colonna di rame invece di sottili pin di rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno della guaina metallica e fissaggio a tenditore, tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore, comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto del team di ricerca e sviluppo professionale:

Logo personalizzato
Design etichetta/sacchetto PE/cartone

Richiedi ora

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC OM4 DX Adaptore a fibra ottica ad alta e bassa frequenza con perdita alternata ≤ 0,2 dB, manica in ceramica o in metallo e temperatura di funzionamento ampia

Adattatore in fibra ottica con perdita alternata ≤ 0

2 dB

Accoppiatore ottico con manicotto in ceramica o metallo
