Panoramica dell'adattatore per fibra ottica

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Adattatore/Accoppiatore ottico di saldatura simmetrico in plastica/ibrido

Identificazione del prodotto

Codice Zion	Descrizione Zion

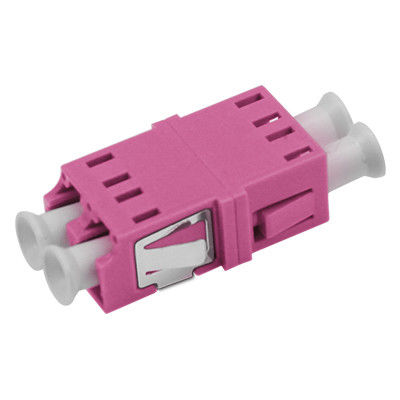

7235044	Adattatore di saldatura asimmetrico LC OM4 DX senza flangia

Applicazioni

Collega due connettori con precisione per massimizzare la trasmissione della luce e ridurre al minimo le perdite
Offre basse perdite di inserzione, eccellente intercambiabilità e riproducibilità
Ogni adattatore viene sottoposto a test funzionali prima della spedizione

Descrizione del prodotto

L'adattatore per fibra ottica consente il collegamento di connettori attivi per fibra ottica uguali o diversi in linee in fibra, garantendo percorsi ottici ininterrotti con perdite minime. Allinea con precisione le facce terminali della fibra per massimizzare l'accoppiamento dell'energia luminosa in uscita nelle fibre riceventi, riducendo al minimo l'impatto sul sistema.

Utilizzato nelle reti di telecomunicazioni, nelle reti televisive via cavo, nei sistemi di anello utente e nelle reti locali. Gli adattatori Hangzhou Zion Communication offrono un'elevata resistenza alla fiamma, basse perdite di inserzione, elevata durata e un ampio intervallo di temperature operative.

Chiamato anche accoppiatore, questo dispositivo termina o collega cavi o connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)
Lunghezza d'onda operativa (nm)	1310-1550	850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Nucleo singolo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio (°C)	-40 ~ +85
Temperatura di stoccaggio (°C)	-40 ~ +85

Adattatori ottici in fibra LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/Accoppiatore ottico in fibra plastica LC SX con flangia
7235002	Adattatore/Accoppiatore ottico in fibra plastica simmetrica di saldatura LC Dx con flangia
7235003	Adattatore/Accoppiatore ottico in fibra plastica monoblocco LC QUAD con flangia
7235004	Adattatore/Accoppiatore ottico in fibra plastica SC con gambe
7235005	Adattatore/Accoppiatore ottico in fibra plastica SC Cover Avoid Laser senza flangia
7235006	Adattatore/Accoppiatore ottico in fibra metallica SC SX Avoid Laser con flangia
7235007	Adattatore/Accoppiatore ottico in fibra metallica SC DX Avoid Laser con flangia
7235008	Adattatore/Accoppiatore ottico in fibra ibrida SC-FC SX
7235009	Adattatore/Accoppiatore ottico in fibra ibrida SC-FC DX
7235010	Adattatore/Accoppiatore ottico in fibra ibrida FC-ST SX
7235011	Adattatore/Accoppiatore ottico in fibra ibrida FC-ST DX
7235012	Adattatore/Accoppiatore ottico in fibra ibrida SC-LC SX
7235013	Adattatore/Accoppiatore ottico in fibra ibrida SC-LC DX
7235014	Adattatore/Accoppiatore ottico in fibra ibrida SC-ST SX
7235015	Adattatore/Accoppiatore ottico in fibra ibrida SC-ST DX
7235016	Adattatore/Accoppiatore ottico in fibra FC SX Big D-Type
7235017	Adattatore/Accoppiatore ottico in fibra FC SX con flangia rettangolare
7235018	Adattatore/Accoppiatore ottico in fibra FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Offre un meccanismo di bloccaggio jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto. Identificato da contatti a colonna di rame anziché contatti sottili in rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno della ghiera metallica e fissaggio a tenditore. Tipicamente utilizzato sul lato ODF e sui telai di distribuzione.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comunemente utilizzato nei telai di distribuzione in fibra e per le connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto del team di ricerca e sviluppo professionale:

Logo personalizzato
Design etichetta/sacchetto PE/cartone

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC OM4 DX Adaptore di fibra ottica asimmetrico per saldatura con perdita alternata ≤ 0,2 dB e manicotto in ceramica o metallo per un ampio intervallo di temperatura

Adattatore in fibra ottica con perdita alternata ≤ 0

2 dB

Accoppiatore ottico con manicotto in ceramica o metallo

adattatore a fibra ottica,

Adattatore di LC,

Connettore veloce della fibra
