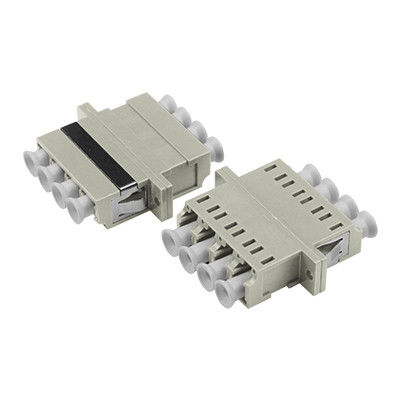

Adattatore di tipo simmetrico per saldatura LC MM QUAD con flangia
Adattatore in fibra ottica - SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Saldatura Simmetria Plastica/Ibrido ADATTATORE/ACCOPPIATORE OTTICO
Informazioni sul prodotto
Codice Zion:7235026
Descrizione:Adattatore di tipo simmetrico per saldatura LC MM QUAD con flangia
Applicazioni
- Collega con precisione due connettori per massimizzare la trasmissione della luce e ridurre al minimo le perdite
- Presenta una bassa perdita di inserzione, un'eccellente intercambiabilità e riproducibilità
- Ogni adattatore viene sottoposto a test funzionali prima della spedizione
Descrizione del prodotto
Gli adattatori in fibra ottica implementano connessioni tra connettori attivi in fibra ottica uguali o diversi in linee in fibra, garantendo percorsi ottici ininterrotti con perdite minime. Allineano con precisione le facce terminali della fibra per massimizzare la trasmissione dell'energia luminosa in uscita e ottimizzare l'accoppiamento alle fibre riceventi, riducendo al minimo l'impatto del sistema dall'intervento del collegamento ottico.
Questi componenti ottici passivi sono utilizzati nelle reti di telecomunicazioni, nelle reti televisive via cavo, nei sistemi di anello utente e nelle reti locali. Gli adattatori Hangzhou Zion Communication sono caratterizzati da un'elevata resistenza alla fiamma, una bassa perdita di inserzione, un'elevata durata e un ampio intervallo di temperature operative.
Gli adattatori in fibra ottica (chiamati anche accoppiatori) sono dispositivi compatti progettati per terminare o collegare cavi o connettori in fibra ottica tra due linee in fibra ottica.
Specifiche tecniche
| Parametro |
FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC |
| SM (OS2) |
MM (OM1,2,3,4) |
| Lunghezza d'onda operativa (nm) |
1310-1550 | 850-1300 |
| Perdita di inserzione (dB) |
≤ 0.2 |
| Perdita di ritorno (dB) |
PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30 |
| Ripetibilità (dB) |
≤ 0.2 |
| Perdita alternata (dB) |
≤ 0.2 |
| Durata |
La variazione di 500 interpolazioni è inferiore a 0,20 dB |
| Numero di canali |
Nucleo singolo, doppio nucleo, 4 nuclei |
| Materiale del telaio |
Metallo o plastica |
| Materiale della manica |
Ceramica o metallo |
| Temperatura di esercizio (°C) |
-40 ~ +85 |
| Temperatura di stoccaggio (°C) |
-40 ~ +85 |
Prodotti correlati
| Codice Zion |
Descrizione Zion |
| 7235001 |
Adattatore/accoppiatore in fibra ottica in plastica LC SX con flangia |
| 7235002 |
Adattatore/accoppiatore in fibra ottica in plastica con saldatura LC Dx Symmetry con flangia |
| 7235003 |
Adattatore/accoppiatore in fibra ottica in plastica monoblocco LC QUAD con flangia |
| 7235004 |
Adattatore/accoppiatore in fibra ottica in plastica SC con gambe |
| 7235005 |
Adattatore/accoppiatore in fibra ottica in plastica SC Cover Avoid Laser senza flangia |
| 7235006 |
Adattatore/accoppiatore in fibra ottica SC SX Metal Avoid Laser con flangia |
| 7235007 |
Adattatore/accoppiatore in fibra ottica SC DX Metal Avoid con flangia |
| 7235008 |
Adattatore/accoppiatore ibrido in fibra ottica SC-FC SX |
| 7235009 |
Adattatore/accoppiatore ibrido in fibra ottica SC-FC DX |
| 7235010 |
Adattatore/accoppiatore ibrido in fibra ottica FC-ST SX |
| 7235011 |
Adattatore/accoppiatore ibrido in fibra ottica FC-ST DX |
| 7235012 |
Adattatore/accoppiatore ibrido in fibra ottica SC-LC SX |
| 7235013 |
Adattatore/accoppiatore ibrido in fibra ottica SC-LC DX |
| 7235014 |
Adattatore/accoppiatore ibrido in fibra ottica SC-ST SX |
| 7235015 |
Adattatore/accoppiatore ibrido in fibra ottica SC-ST DX |
| 7235016 |
Adattatore/accoppiatore in fibra ottica FC SX Big D-Type |
| 7235017 |
Adattatore/accoppiatore in fibra ottica FC SX con flangia rettangolare |
| 7235018 |
Adattatore/accoppiatore in fibra ottica FC con flangia rettangolare |
Tipi di connettori
Connettore LC:Utilizzato nell'interfaccia in fibra ottica LC per collegare i moduli SFP. Dispone di un meccanismo di bloccaggio a jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.
Connettore SC:Utilizzato nell'interfaccia in fibra ottica SC, assomiglia all'interfaccia RJ-45 ma è più piatto con contatti a colonna di rame invece di sottili pin di rame.
Connettore FC:Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno della manica metallica e metodo di fissaggio con tenditore. Tipicamente utilizzato sul lato ODF (telai di distribuzione).
Connettore ST:Utilizzato nell'interfaccia in fibra ottica ST, comunemente presente nei telai di distribuzione in fibra. Dispone di un guscio rotondo e di un fissaggio con tenditore. Spesso utilizzato per connessioni 10Base-F.
Servizi OEM/ODM
ZION Communication offre servizi OEM/ODM completi con il supporto del team di ricerca e sviluppo professionale. Le opzioni di personalizzazione includono:
- Logo personalizzato
- Etichetta/sacchetto in PE/design del cartone
