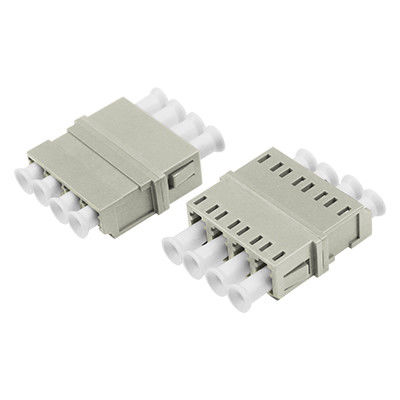

Name: Adattatore in fibra ottica LC MM QUAD asimmetrico per saldatura con perdita alternata ≤ 0,2 dB e manicotto in ceramica o metallo per ampio intervallo di temperature
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
Availability: InStock

Panoramica del prodotto

Questo adattatore per fibra ottica è progettato per collegare connettori LC in una configurazione quad asimmetrica senza flangia, fornendo un allineamento preciso per una trasmissione della luce ottimale con perdite minime.

Identificazione del prodotto

Codice Zion	Descrizione Zion
7235023	Adattatore di saldatura asimmetrico LC MM QUAD senza flangia

Applicazioni

Collegando con precisione due connettori, gli adattatori per fibra ottica consentono di trasmettere le sorgenti luminose in modo efficiente, riducendo al minimo le perdite. Questi adattatori presentano una bassa perdita di inserzione, un'eccellente intercambiabilità e riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione.

Descrizione del prodotto

Gli adattatori per fibra ottica implementano connessioni tra connettori attivi per fibra ottica uguali o diversi in linee di fibra, garantendo la continuità del percorso ottico con perdite minime. Collegano con precisione le facce terminali della fibra per massimizzare la trasmissione dell'energia luminosa e l'efficienza di accoppiamento, riducendo al minimo l'impatto sul sistema. Questi componenti passivi sono adatti per reti di telecomunicazioni, reti televisive via cavo, sistemi di anello utente e reti locali.

Hangzhou Zion Communication Co., Ltd. fornisce adattatori con elevata resistenza alla fiamma, bassa perdita di inserzione, elevata durata e ampio intervallo di temperature operative.

Conosciuti anche come accoppiatori, gli adattatori per fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Nucleo singolo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della guaina	Ceramica o metallo
Temperatura di esercizio (°C)	-40 a +85
Temperatura di stoccaggio (°C)	-40 a +85

Adattatori per fibra ottica LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore per fibra ottica in plastica LC SX con flangia
7235002	Adattatore/accoppiatore per fibra ottica in plastica LC Dx Welding Symmetry con flangia
7235003	Adattatore/accoppiatore per fibra ottica in plastica LC QUAD monoblocco con flangia
7235004	Adattatore/accoppiatore per fibra ottica in plastica SC con gambe
7235005	Adattatore/accoppiatore per fibra ottica in plastica SC Cover Avoid Laser senza flangia
7235006	Adattatore/accoppiatore per fibra ottica in metallo SC SX Avoid Laser con flangia
7235007	Adattatore/accoppiatore per fibra ottica in metallo SC DX Avoid Laser con flangia
7235008	Adattatore/accoppiatore ibrido per fibra ottica SC-FC SX
7235009	Adattatore/accoppiatore ibrido per fibra ottica SC-FC DX
7235010	Adattatore/accoppiatore ibrido per fibra ottica FC-ST SX
7235011	Adattatore/accoppiatore ibrido per fibra ottica FC-ST DX
7235012	Adattatore/accoppiatore ibrido per fibra ottica SC-LC SX
7235013	Adattatore/accoppiatore ibrido per fibra ottica SC-LC DX
7235014	Adattatore/accoppiatore ibrido per fibra ottica SC-ST SX
7235015	Adattatore/accoppiatore ibrido per fibra ottica SC-ST DX
7235016	Adattatore/accoppiatore per fibra ottica FC SX Big D-Type
7235017	Adattatore/accoppiatore per fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore per fibra ottica FC con flangia rettangolare

Tipi di connettori

Connettore LC: Utilizzato nell'interfaccia in fibra ottica LC per collegare i moduli SFP. Presenta un meccanismo di bloccaggio a jack modulare facile da usare. Comunemente utilizzato nei router.

Connettore SC: Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto. Comunemente utilizzato nelle applicazioni di rete.

Connettore FC: Utilizzato nell'interfaccia in fibra ottica FC con manicotto in metallo e fissaggio a tenditore. Tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST: Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il nostro team di ricerca e sviluppo professionale, tra cui:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo
