Identificazione del prodotto

Codice Zion	Descrizione Zion

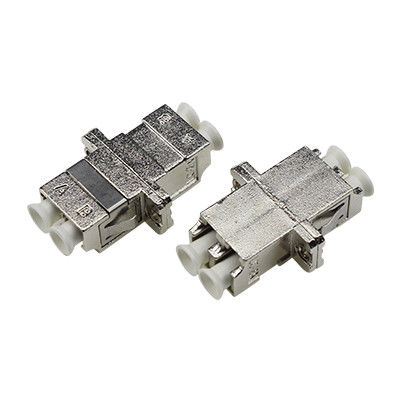

7235015	Adattatore LC DX in metallo

Applicazioni

Collegando con precisione due connettori, gli adattatori in fibra ottica consentono di trasmettere le sorgenti luminose con la massima efficienza, riducendo al minimo le perdite. Questi adattatori presentano una bassa perdita di inserzione, un'eccellente intercambiabilità e riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione.

Descrizione del prodotto

Gli adattatori in fibra ottica implementano connessioni tra connettori attivi in fibra ottica uguali o diversi nelle linee in fibra, garantendo percorsi ottici ininterrotti con perdite minime. Allineano con precisione le facce terminali della fibra per massimizzare la trasmissione dell'energia luminosa dalle fibre di uscita alle fibre di ricezione, riducendo al minimo l'impatto del sistema dall'intervento del collegamento ottico.

Come componenti ottici passivi, vengono utilizzati nelle reti di telecomunicazioni, nelle reti televisive via cavo, nei sistemi di anello utente e nelle reti locali. Gli adattatori Hangzhou Zion Communication offrono un'elevata resistenza alla fiamma, una bassa perdita di inserzione, un'elevata durata e un ampio intervallo di temperature operative.

Chiamati anche accoppiatori, gli adattatori in fibra ottica sono dispositivi compatti progettati per terminare o collegare cavi o connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	SM (OS2)	MM (OM1,2,3,4)
Lunghezza d'onda operativa (nm)	1310-1550	850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	Variazione di 500 interpolazioni inferiore a 0,20 dB
Numero di canali	Nucleo singolo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della manica	Ceramica o metallo
Temperatura di esercizio (°C)	-40 a +85
Temperatura di stoccaggio (°C)	-40 a +85

Prodotti correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/Accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/Accoppiatore in fibra ottica LC Dx Welding Symmetry in plastica con flangia
7235003	Adattatore/Accoppiatore in fibra ottica LC QUAD monoblocco in plastica con flangia
7235004	Adattatore/Accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/Accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/Accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/Accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/Accoppiatore in fibra ottica ibrida SC-FC SX
7235009	Adattatore/Accoppiatore in fibra ottica ibrida SC-FC DX
7235010	Adattatore/Accoppiatore in fibra ottica ibrida FC-ST SX
7235011	Adattatore/Accoppiatore in fibra ottica ibrida FC-ST DX
7235012	Adattatore/Accoppiatore in fibra ottica ibrida SC-LC SX
7235013	Adattatore/Accoppiatore in fibra ottica ibrida SC-LC DX
7235014	Adattatore/Accoppiatore in fibra ottica ibrida SC-ST SX
7235015	Adattatore/Accoppiatore in fibra ottica ibrida SC-ST DX
7235016	Adattatore/Accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/Accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/Accoppiatore in fibra ottica FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i moduli SFP. Presenta un meccanismo di bloccaggio a jack modulare facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto. Identificato dai contatti della colonna di rame. Comunemente utilizzato nell'infrastruttura di rete.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo del manicotto in metallo e fissaggio a tenditore. Tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comune nei telai di distribuzione in fibra e nelle connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto di un team di ricerca e sviluppo professionale:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC DX Adaptore a fibra ottica metallica con perdita alternata ≤ 0,2 dB, manica in ceramica o in metallo e temperatura di funzionamento ampia (-40 a +85°C)

Adattatore in fibra ottica con perdita alternata ≤ 0

2 dB

Accoppiatore ottico con manicotto in ceramica o metallo
