Identificazione del prodotto

Codice Zion	Descrizione Zion

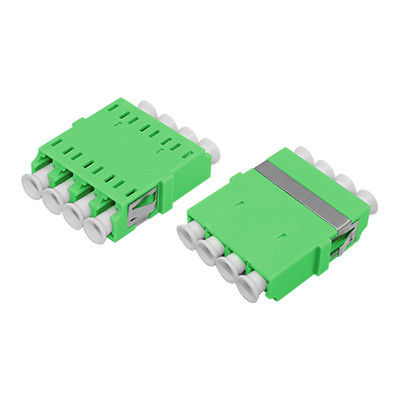

7235011	Adattatore LC APC QUAD monoblocco senza flangia

Applicazioni

Gli adattatori per fibra ottica collegano con precisione due connettori per massimizzare la trasmissione della luce e ridurre al minimo la perdita di segnale. Questi componenti presentano una bassa perdita di inserzione, un'eccellente intercambiabilità e un'affidabile riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione per garantire prestazioni ottimali.

Descrizione del prodotto

Questo adattatore per fibra ottica consente la connessione tra connettori per fibra ottica uguali o diversi all'interno delle linee in fibra. Assicura percorsi ottici ininterrotti con una degradazione minima del segnale, allineando con precisione le facce terminali della fibra. Ciò massimizza l'accoppiamento dell'energia luminosa tra le fibre di trasmissione e ricezione, riducendo al minimo l'impatto sul sistema.

Elevata resistenza alla fiamma per la conformità alla sicurezza
Bassa perdita di inserzione per un'integrità ottimale del segnale
Elevata durata per un'affidabilità a lungo termine
Ampio intervallo di temperature operative per ambienti diversi

Adattatore di saldatura asimmetrico LC APC QUAD con flangia

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	SM (OS2): 1310-1550 \| MM (OM1,2,3,4): 850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 tempi di interpolazione è inferiore a 0,20 dB
Numero di canali	Nucleo singolo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio (°C)	-40 a +85
Temperatura di stoccaggio (°C)	-40 a +85

Adattatori ottici in fibra LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/accoppiatore in fibra ottica LC Dx Welding Symmetry in plastica con flangia
7235003	Adattatore/accoppiatore in fibra ottica LC QUAD monoblocco in plastica con flangia
7235004	Adattatore/accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/accoppiatore ibrido in fibra ottica SC-FC SX
7235009	Adattatore/accoppiatore ibrido in fibra ottica SC-FC DX
7235010	Adattatore/accoppiatore ibrido in fibra ottica FC-ST SX
7235011	Adattatore/accoppiatore ibrido in fibra ottica FC-ST DX
7235012	Adattatore/accoppiatore ibrido in fibra ottica SC-LC SX
7235013	Adattatore/accoppiatore ibrido in fibra ottica SC-LC DX
7235014	Adattatore/accoppiatore ibrido in fibra ottica SC-ST SX
7235015	Adattatore/accoppiatore ibrido in fibra ottica SC-ST DX
7235016	Adattatore/accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore FC con flangia rettangolare

Tipi di connettori

Connettore LC: Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Dispone di un meccanismo di bloccaggio modulare (RJ) facile da usare, comunemente utilizzato nei router.

Connettore SC: Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma con pin di contatto in rame invece di sottili contatti in rame.

Connettore FC: Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno in manicotto metallico e fissaggio a tenditore, tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST: Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore, comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il nostro team di ricerca e sviluppo professionale, tra cui:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC APC QUAD Adaptore in fibra ottica in un pezzo senza flange con perdita alternata ≤ 0,2 dB e manicotto in ceramica o metallo per un ampio intervallo di temperatura
