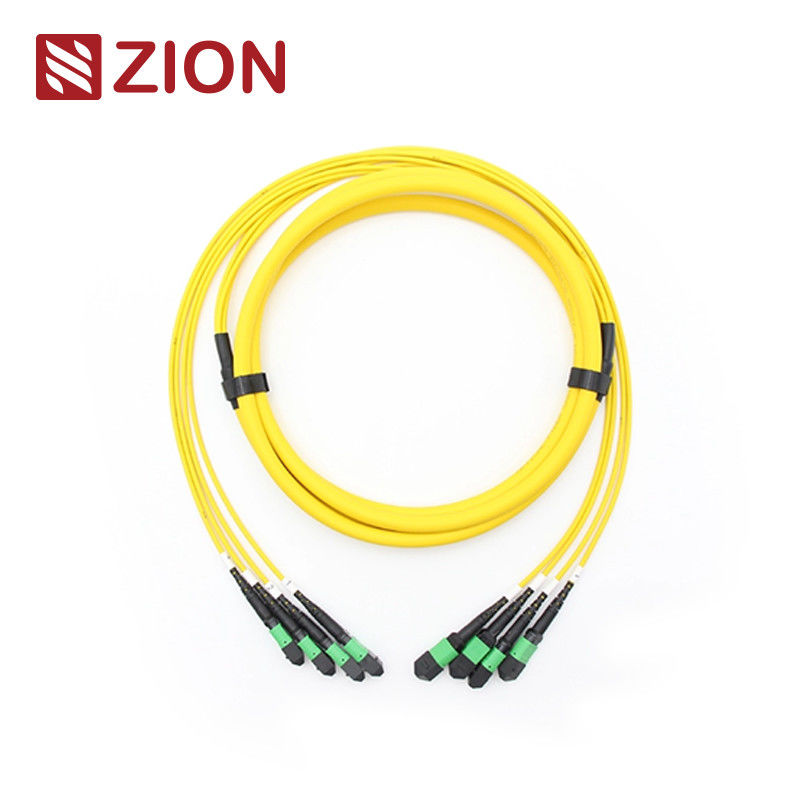

(4*12) 48F MPO SM Fibra ottica
Codice e descrizione di Sion
Codice di Sion: ZCM12C2HIAX
Descrizione di Sion- Sì.4*12)48F MPO SM Fibra ottica
Il connettore MPO è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra MPO ad alta densità è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MPO sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
24F-144F MPO/MTP TRUNK CABLE è terminato con un connettore MPO/MTP su entrambe le estremità.Il cavo Patch/cavo tronco è disponibile con 12, 24, 48,60, 72,96,144fibers. Supporta velocità fino a 10/40/100Gbps soluzioni di data center.e per facilitare la rapida diffusione di cablaggi backbone ad alta densità nei data center e in altri ambienti ad alta fibra. Inoltre, MPO / MTP offre anche molta flessibilità e comodità una volta che si deve cambiare lo stile del connettore nei pannelli di patch.solo installare una nuova cassetta con il nuovo tipo di connettore sul lato di connessione incrociata del pannello di patch.
Collegatori Standard industriale
MPO SinglemodeReferenze:IEC 61754-7
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)
MPO MultimodeReferenze:IEC 61754-7
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MPO) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MPO)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MPO)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio: 500 volte, IL<0.5dB
Resistenza alla trazione:> 70N
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazione
12F MPO- LC/SC/FC/ST Cavi a imbracatura retta progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.
Tutti i connettori MPO OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Regole di denominazione e informazioni di conferma dell'ordine:
Spingi Pull Tab per Senko MPO
24F-144F MPO/MTP TRUNK CABLE
Prodotti Materiali-cavo
Canali di fibre di connettore
Nota: il connettore femminile deve essere collegato al tipo di connettore maschile.
Disegno del cavo MPO-MPO 12F.
Lunghezza complessiva ((L) ((m): lunghezza di tolleranza ((cm)
011040
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO
Perché 24F-144F MPO/MTP cavo tronco ′s connettore unità è 12F MPO/MTP, quindi ha la stessa polarità di singolo 12F
Cable tronco MPO/MTP.
Dettagli del materiale
CABLO TORNICO MPO/MTP della Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fibra ottica
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fibra ottica
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fibra ottica
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fibra ottica
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fibra ottica
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fibra ottica
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
