Casa > Prodotti> MPO MTP> Cavo a fascio in fibra ottica 24F MTP-LC OM4 con design dritto da 2,0 mm per data center ad alta densità

Cavo a fascio in fibra ottica 24F MTP-LC OM4 con design dritto da 2,0 mm per data center ad alta densità

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Informazioni di base
Luogo di origine: Cina
Marca: HELLOSIGNAL® OR OEM
Quantità di ordine minimo: 50 pezzi
Imballaggi particolari: 10 pz/sacchetto di plastica
Tempi di consegna: Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento: T/T
Capacità di alimentazione: Senza limiti
Miglior prezzo Contattaci
Informazioni dettagliate
Durabilità: <0.3dBvariazione tipica, 200 accoppiamenti Intercambiabilità: ≤0,2 dB
Prova di inserimento-tiraggio: Sopra 600 volte, IL Resistenza alla trazione: >70 N
Temperatura di funzionamento (°C): da -40 a +85°C
Evidenziare:

Cavo di cablaggio 24F MTP-LC

,

Cavo di cablaggio in fibra ottica OM4

,

Cavo in fibra ottica MTP da 2

Descrizione di prodotto

24F MTP OM4 Cavi a fibra ottica MTP-LC da 2,0 mm

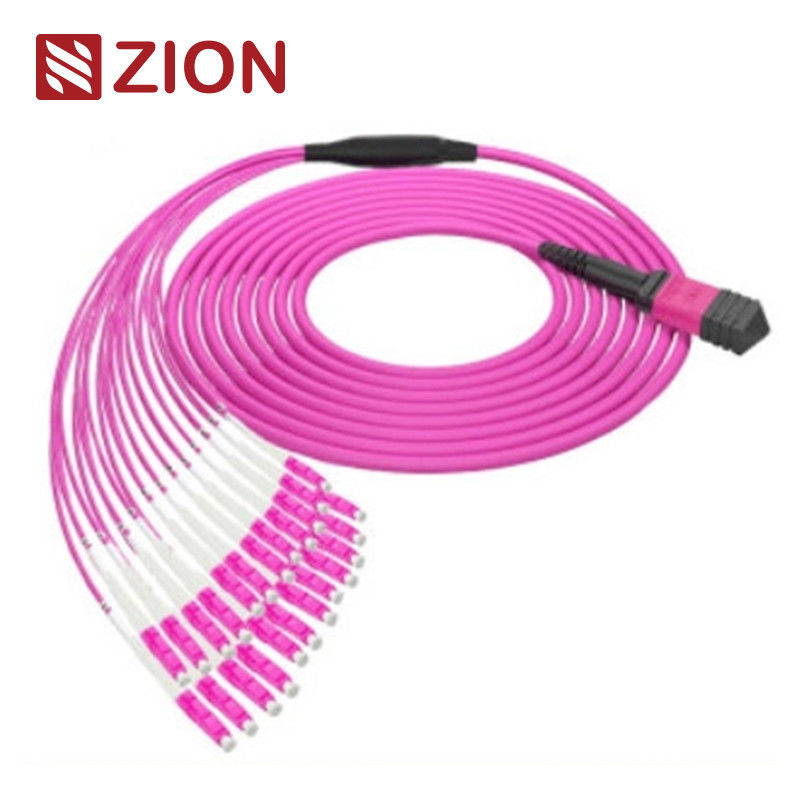

Cavo a fascio in fibra ottica 24F MTP-LC OM4 con design dritto da 2,0 mm per data center ad alta densità 0
Informazioni sul prodotto Zion
Codice Zion: ZCM21A58HAAX
Descrizione: 24F MTP OM4 Cavi a fibra ottica MTP-LC 2.0mm
Visualizzazione del prodotto
Il connettore MTP è un connettore push-on multi-fibra progettato per applicazioni in fibra ottica ad alta densità.Questo cavo MTP da 24 core Female a 12 LC Duplex è ottimizzato per 40G QSFP + PLR4 a 10G SFP + LR connessione ottica diretta e ambienti di data center ad alta densità.
I connettori MTP sono standardizzati secondo i regolamenti EIA/TIA-604-5 e sono distinti per numero di nuclei, genere (maschio/femmina) e tipo di lucidatura (PC o APC).
Rispetto delle norme industriali
Norme per i connettori MTP
Referenza MTP in modalità singola: EIA/TIA-604-5
MTP Singlemode Housing Dettagli: SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MTP Multimode Reference: EIA/TIA-604-5
Dettagli dell'alloggiamento multimodo MTP: OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
  • Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
  • Compatibile con il canale in fibra 10G
  • 40G e 100G IEEE 802.3
Altre norme relative ai connettori
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
  • E2000: IEC 61754-15
Tipi di fibre disponibili
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specifiche ottiche
Perdita di inserimento
MTP (IEC 61300-3-34) Single-mode (APC 8 gradi lucidato): perdita standard: ≤ 0,75dB ((max), ≤ 0,50dB ((tipico); perdita super bassa: ≤ 0,35dB ((max), ≤ 0,20dB ((tipico)
MTP (IEC 61300-3-34) Multimodo (PC flat polish): perdita standard: ≤0,6dB ((max), ≤0,50 ((tipico); perdita super bassa: ≤0,35dB ((max), ≤0,20dB ((tipico)
LC/SC/FC/ST (IEC 61300-3-6) modalità singola (polito a 8 gradi con APC): ≤0,3dB
LC/SC/FC/ST (IEC 61300-3-6) Multimodo (PC flat polish): ≤0,3dB
Risultato di perdita
MTP singlemode (polito a 8 gradi per l'APC): ≥ 60 dB
MTP Multimode (PC Flat Polish): ≥ 25dB
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
LC/SC/FC/ST: ≥ 35 dB
Specifiche di prestazione
  • Durabilità: < 0,3 dB variazione tipica (200 accoppiamenti)
  • Intercambiabilità: ≤ 0,2 dB
  • Test di inserimento-tiraggio: 500 volte, IL<0,5dB
  • Resistenza alla trazione: > 70N
  • Tempo di inserimento: > 600
  • Temperatura di funzionamento singolo (APC): da -40°C a +85°C
Caratteristiche chiave
  • Basse perdite di inserimento, elevate perdite di ritorno
  • Connettore multi-fibra basato su MT con 4,8Terminazioni di fibra 12, 24
  • Soluzione economica per l'eliminazione di massa delle fibre
  • Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
  • Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
  • Casse colorate per la differenziazione tra tipo di fibra, tipo di lucidatura e grado di connettore
  • Eccellente ripetibilità e intercambiabilità
Vantaggi del cavo MPO/MTP
  • Alta qualità - Pre-terminato in fabbrica, testato e confezionato con rapporti di prova per la documentazione e il controllo della qualità
  • Risparmio di spazio - Piccoli diametri riducono il volume dei cavi e migliorano le condizioni di condizionamento dell'aria nei data center
  • Eficienza nel tempo: la progettazione plug and play riduce significativamente il tempo di installazione
Applicazioni
Progettato per 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 e ambienti di data center ad alta densità. Ottimizzato per applicazioni di data center ad alta densità 10/40/100G.Questo cavo di imbracatura in fibra 24 viene utilizzato per collegare (12) SFP + in un pannello di adattamento MTP e tronco MTP.
Tutti i connettori MTP sono provenienti da Senko/Nissin/Sumitomo.
  • Ambienti di data center ad alta densità
  • Applicazioni di fibre per l'edilizia
  • Applicazioni di connettori interni nelle attrezzature a fibra
Cavo a fascio in fibra ottica 24F MTP-LC OM4 con design dritto da 2,0 mm per data center ad alta densità 1 Cavo a fascio in fibra ottica 24F MTP-LC OM4 con design dritto da 2,0 mm per data center ad alta densità 2
Prodotti correlati
Cavi MTP-LC della Zion Communication:
  • 7236037 ZCM11A12HIA: 8F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236038 ZCM11A22HIA: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
  • 7236039 ZCM11A52HIA: 24F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236046 ZCM21A12HIA: 8F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236047 ZCM21A22HIA: 12F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236048 ZCM21A52HIA: 24F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
Imballaggio e personalizzazione
L'imballaggio standard comprende cavi in fibra ottica etichettati e contrassegnati in cartoni protettivi.
Servizi OEM/ODM disponibili
  • Colore del cavo, stampa e personalizzazione del materiale della giacca
  • Etichette OEM, anelli di identificazione, etichette per cavi e marchi di spedizione
  • Disponibili diversi livelli di qualità
