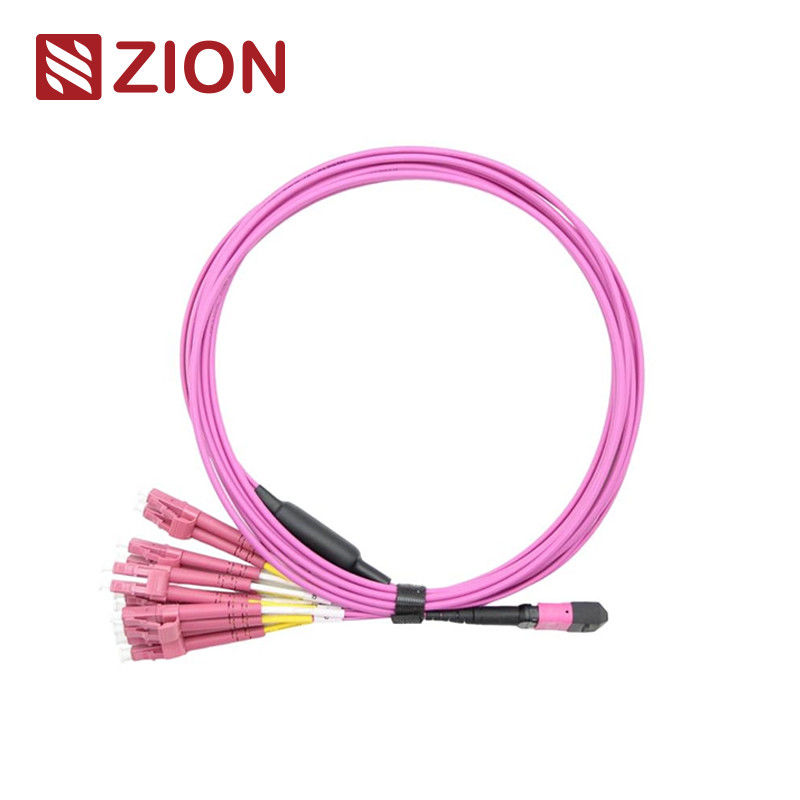

Cavi harness diritti MTP OM4 in fibra ottica MTP-LC 2.0mm 12F
Informazioni sul prodotto Zion
Codice Zion: ZCM21A28HAAX
Descrizione: Cavi harness diritti MTP-LC 2.0mm 12F in fibra ottica MTP OM4
Il connettore MTP (Multi-Fiber Push On) è un tipo di connettore multi-fibra ad alta densità progettato per applicazioni di data center, installazioni fiber-to-the-building e connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
Questo cavo harness diritto da 12 core MTP a 6 LC Duplex (o 12 LC Simplex) è ottimizzato per la connessione diretta da 40G QSFP+ PLR4 a ottiche 10G SFP+ LR e applicazioni di data center ad alta densità. Tutti i cavi fanout hanno lunghezze identiche, fornendo soluzioni salvaspazio e riducendo le sfide di gestione dei cavi.
Standard e specifiche dei connettori
Standard dei connettori MTP
Riferimento: EIA/TIA-604-5
Alloggiamento APC monomodale: Connettori verdi + boot neri (perdita standard); connettori gialli + boot neri (perdita super bassa)
Alloggiamento PC multimodale: OM1/OM2: Beige + boot nero; OM3/OM4: Aqua + boot nero (perdita standard e super bassa); OM3/OM4: Heather Violet + boot nero (perdita standard)
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; conforme a TIA-604-5(FOCIS5)
- Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Altri standard dei connettori
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4, JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13, JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2, JIS C5973
- E2000: IEC61754-15
Specifiche delle prestazioni ottiche
| Parametro |
Modalità singola (APC) |
Multimodale (PC) |
| Perdita di inserzione (MTP) |
Standard: ≤0.75dB (max), ≤0.50dB (tipico)
Super Basso: ≤0.35dB (max), ≤0.20dB (tipico) |
Standard: ≤0.6dB (max), ≤0.50dB (tipico)
Super Basso: ≤0.35dB (max), ≤0.20dB (tipico) |
| Perdita di inserzione (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| Perdita di ritorno (MTP) |
≥60dB |
≥25dB |
| Perdita di ritorno (LC/SC/FC/ST) |
APC: ≥60dB; UPC: ≥50dB |
≥35dB |
| Durata |
<0.3dB variazione tipica (200 accoppiamenti) |
| Temperatura di esercizio |
-40°C a +85°C |
Caratteristiche principali
- Bassa perdita di inserzione e alte prestazioni di perdita di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato sia per applicazioni monomodali che multimodali a bassa perdita e perdita standard
- Disponibile in cavi rotondi rinforzati, cavi ovali e opzioni a nastro nudo
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra e del tipo di lucidatura
- Eccellente ripetibilità e intercambiabilità
Applicazioni
Progettato per ambienti 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzato per applicazioni data center ad alta densità 10/40/100G, tra cui:
- Ambienti data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature in fibra ottica
Imballaggio e personalizzazione
Dimensioni standard del cartone: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm (selezionate in base alla quantità). Imballaggio personalizzato disponibile su richiesta.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, stampa e materiale della guaina
- Personalizzazione del colore del connettore
- Etichettatura OEM, anelli di identificazione ed etichette dei cavi
- Imballaggio personalizzato e marchi di spedizione
- Diversi livelli di qualità disponibili
