Casa > Prodotti> MPO MTP> Cavo a fascio in fibra ottica diritto MTP-LC monomodale a 24 fibre, 2,0 mm, per data center ad alta densità

Cavo a fascio in fibra ottica diritto MTP-LC monomodale a 24 fibre, 2,0 mm, per data center ad alta densità

Informazioni di base

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Miglior prezzo Contattaci

Informazioni dettagliate

Durabilità:	<0.3dBvariazione tipica, 200 accoppiamenti	Intercambiabilità:	≤0,2 dB
Prova di inserimento-tiraggio:	Sopra 600 volte, IL	Resistenza alla trazione:	>70 N
Temperatura di funzionamento (°C):	da -40 a +85°C
Evidenziare:	Cavo di cablaggio MTP-LC a 24 fibre , Cavo di cablaggio in fibra ottica monomodale , Cavo MTP-LC dritto da 2

Descrizione di prodotto

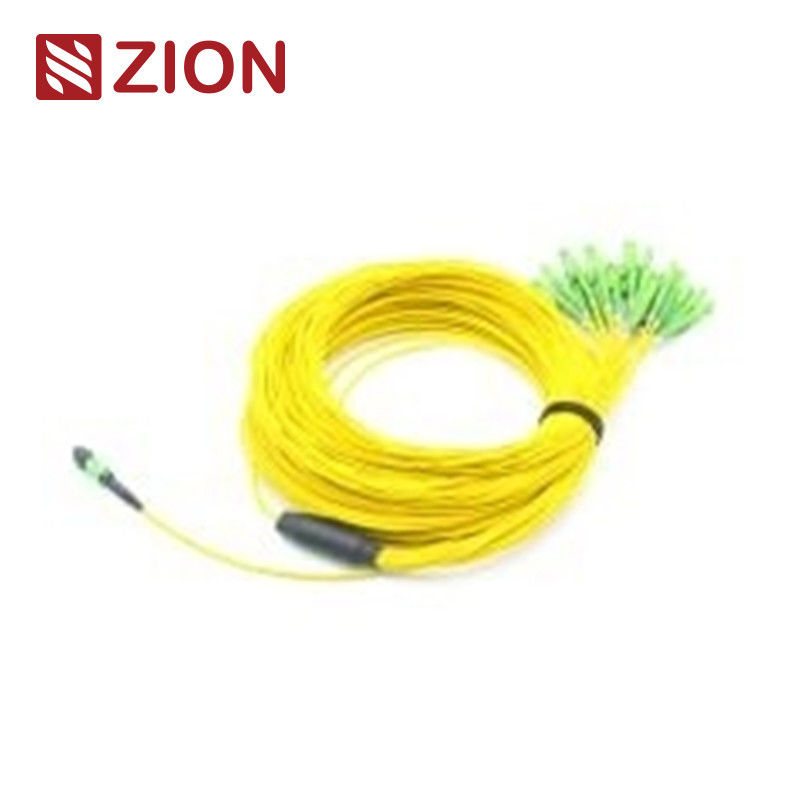

Cavo in fibra ottica MTP a LC a modalità singola a 24 fibre

Cavi a cablaggio diretto MTP-LC da 2,0 mm ad alta densità progettati per applicazioni di data center

Identificazione del prodotto

Codice Zion: ZCM21A52HIAX
Descrizione: Cavi a cablaggio diretto 24F MTP SM in fibra ottica MTP-LC da 2,0 mm

Panoramica del prodotto

Il connettore MTP è un connettore push-on multi-fibra progettato per ambienti ad alta densità. Questo cavo a cablaggio a 24 fibre è dotato di connessioni MTP a LC ed è ottimizzato per la connessione diretta di ottiche 40G QSFP+ PLR4 a 10G SFP+ LR nelle applicazioni di data center.

I connettori MTP sono standardizzati secondo le normative EIA/TIA-604-5, con distinzioni basate sul numero di core, sul genere (maschio/femmina) e sulla polarità (PC o APC).

Standard industriali

MPO Singlemode

Riferimento: EIA/TIA-604-5

Dettagli alloggiamento:
SM APC: connettori verdi + boot nero (MTP a perdita standard)
SM APC: connettori gialli + boot nero (MTP a bassissima perdita)

MPO Multimode

Riferimento: EIA/TIA-604-5

Dettagli alloggiamento:
OM1&OM2 PC: connettori beige + boot nero (MTP a perdita standard)
OM3&OM4 PC: connettori acquamarina + boot nero (MTP a perdita standard e bassissima)
OM3&OM4 PC: connettori viola erica + boot nero (MTP a perdita standard)

Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; conforme a TIA-604-5(FOCIS5)
Cablaggio strutturato secondo TIA-568-C
Conforme a 10G Fiber Channel
Conforme a 40G e 100G IEEE 802.3

Altri standard per connettori

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
E2000: IEC61754-15

Tipi di fibra disponibili

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Specifiche ottiche

Parametro	Modalità singola (APC)	Multimode (PC)
Perdita di inserzione (MPO)	Standard: ≤0,75 dB (max), ≤0,50 dB (tip) Bassissima: ≤0,35 dB (max), ≤0,20 dB (tip)	Standard: ≤0,6 dB (max), ≤0,50 dB (tip) Bassissima: ≤0,35 dB (max), ≤0,20 dB (tip)
Perdita di inserzione (LC/SC/FC/ST)	≤0,3 dB	≤0,3 dB
Perdita di ritorno (MPO)	≥60 dB	≥25 dB
Perdita di ritorno (LC/SC/FC/ST)	APC≥60 dB; UPC≥50 dB	≥35 dB
Durata	Variazione tipica <0,3 dB (200 accoppiamenti)
Intercambiabilità	≤0,2 dB
Test di inserimento-estrazione	500 volte, IL＜0,5 dB
Resistenza alla trazione	>70 N
Tempi di inserimento	>600
Temperatura di esercizio	-40°C a +85°C

Caratteristiche principali

Bassa perdita di inserzione, elevata perdita di ritorno
Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
Soluzione economica per la terminazione di massa della fibra
Progettato per applicazioni SM e MM a bassa perdita e perdita standard
Opzioni di cavo rotondo rinforzato, cavo ovale e nastro piatto
Alloggiamenti con codice colore per una facile identificazione
Eccellente ripetibilità e intercambiabilità

Vantaggi del prodotto

Alta qualità: Pre-terminato in fabbrica, testato e confezionato con rapporti di prova
Risparmio di spazio: I diametri ridotti riducono il volume dei cavi e migliorano la climatizzazione
Efficienza del tempo: Il design plug and play riduce i tempi di installazione

Applicazioni

Progettato per la soluzione di interconnessione 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e data center ad alta densità. Ottimizzato per applicazioni di data center ad alta densità 10/40/100G.

Ambienti di data center ad alta densità
Applicazioni Fiber to the building
Connessioni interne in apparecchiature in fibra ottica

Diagrammi tecnici
