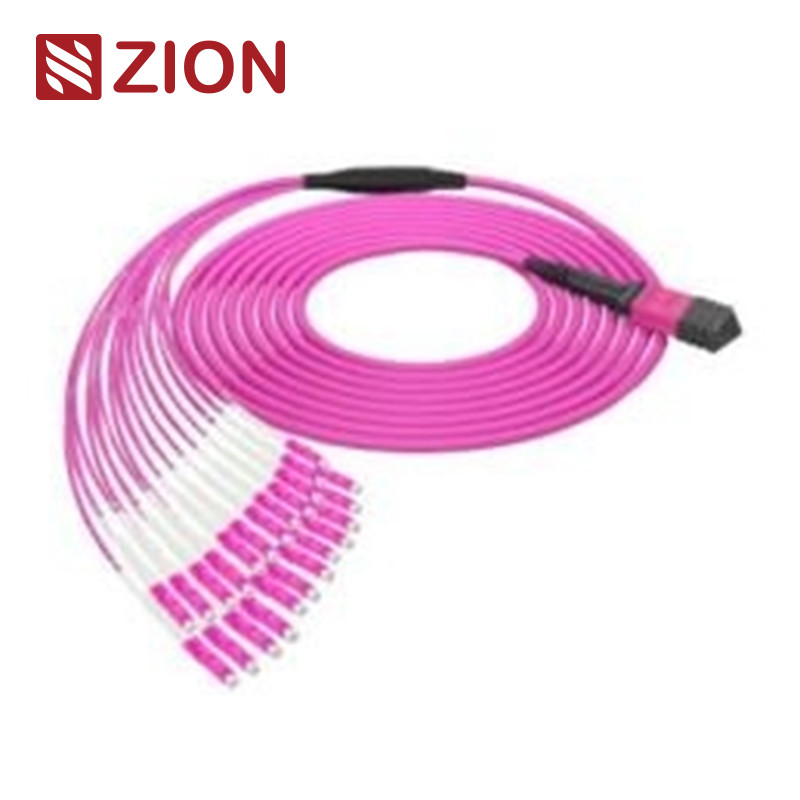

24 cavi da MPO a LC OM4 in fibra ottica MPO-LC da 2,0 mm con cablaggio diritto
Identificazione del prodotto
Codice di Sion:ZCM11A58HAAX
Descrizione:Cavi con cablaggio dritto in fibra ottica MPO-LC da 2,0 mm 24F MPO OM4
Panoramica del connettore MPO
Il connettore MPO (Multi-Fiber Push On) è un tipo di connettore in fibra multi-core progettato per ambienti ad alta densità. Questo sistema viene utilizzato principalmente nei data center, nelle applicazioni Fiber-to-the-building e nelle connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
Specifiche del connettore
I connettori MPO sono classificati secondo gli standard IEC 61754-7 in base al numero di nuclei, al genere (maschio/femmina) e alla polarità (PC o APC).
Configurazione del prodotto
I cavi di cablaggio da MPO femmina a 24 core a 12 LC Duplex (12xLC uniboot; 24 LC Simplex) sono dotati di connettori MPO e LC/SC/FC/ST su entrambe le estremità. I 24 cavi fanout individuali (12 per LC uniboot; 24 LC Simplex) sono ottimizzati per connessioni dirette con ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e applicazioni di data center ad alta densità.
Conformità agli standard industriali
- Riferimento MPO monomodale: IEC 61754-7
- Riferimento multimodale MPO: IEC 61754-7
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5).
- Cablaggio strutturato secondo TIA-568-C
- Conforme al canale in fibra ottica 10G
- 40G e 100G IEEE 802.3
Standard dei connettori
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
- ST: TIA/VIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
- E2000: IEC61754-15
Tipi di fibre disponibili
- G657A1, G657A2/B2, G657B3
- OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Specifiche ottiche
Perdita di inserzione (MPO) monomodale:Standard: ≤0,75 dB(max), ≤0,50 dB(tipico); Super basso: ≤0,35 dB (max), ≤0,20 dB (tipico)
Perdita di inserzione (MPO) multimodale:Standard: ≤0,6 dB(max), ≤0,50(tipico); Super basso: ≤0,35 dB (max), ≤0,20 dB (tipico)
Perdita di ritorno (MPO) monomodale:≥60dB
Perdita di ritorno (MPO) multimodale:≥25dB
Durabilità:<0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità:≤0,2 dB
Test di inserimento-estrazione:500 volte, IL<0,5 dB
Resistenza alla trazione:>70 N
Temperatura operativa:Da -40°C a +85°C
Caratteristiche principali
- Bassa perdita di inserzione, alta perdita di ritorno
- Connettore multifibra basato su MT con terminazioni a 4,8,12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a basse perdite e con perdite standard
- Opzioni di cavo rotondo robusto, cavo ovale e nastro nudo
- Alloggiamenti codificati a colori per la differenziazione del tipo di fibra e del tipo di lucidatura
- Eccellente ripetibilità e intercambiabilità
Vantaggi del prodotto
- Pre-terminazione in fabbrica di alta qualità con rapporti di prova
- I diametri ridotti riducono il volume dei cavi e migliorano la climatizzazione
- Il design plug and play riduce i tempi di installazione
Applicazioni
Progettato per la soluzione di interconnessione 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e data center ad alta densità. Ottimizzato per applicazioni data center ad alta densità 10/40/100G. Questo cavo con cablaggio a 24 fibre collega (12) SFP+ ai pannelli adattatori MPO e ai trunk MPO.
Metodi di connessione e polarità
Dettagli sui materiali
Informazioni sull'imballaggio
Preconfezionato in fabbrica con etichettatura e marcatura OMC. Dimensioni standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Confezione personalizzata disponibile.
Servizi OEM/ODM
- Colore del cavo, stampa e materiale della guaina personalizzati
- Etichetta OEM, anello di identificazione, etichette dei cavi e contrassegni di spedizione
- Disponibili diversi livelli di qualità
