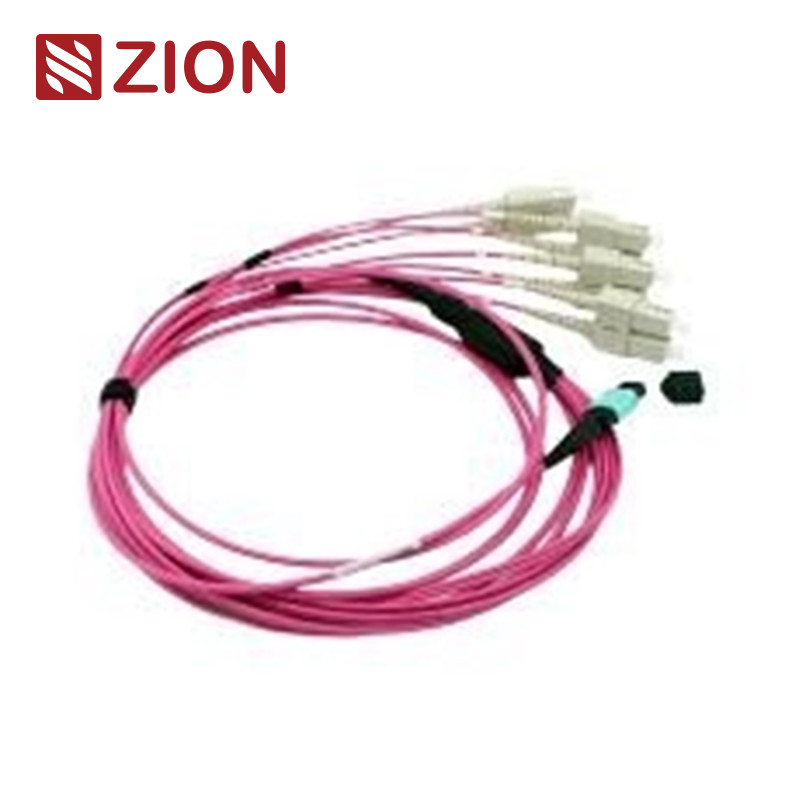

8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Codice e descrizione di Sion
Codice di Sion: ZCM11A18HMAX
Descrizione di Sion: 8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Il connettore MPO è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra MPO ad alta densità è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MPO sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
8 core MPO to Duplex (( 4xLC uniboot);Simplex (4xLC) Assemblaggi di cavi a cinghia retta.
MPO- LC/SC/FC/ST Cavi di imbracatura retta sono terminati con connettore MPO e LC/SC/FC/ST su entrambe le estremità.I cavi di distribuzione Simplex (4xLC) sono ottimizzati per le applicazioni di connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e data center ad alta densitàE' specificamente progettato per le fibre ad alta densità nei data center che hanno bisogno di risparmiare spazio e ridurre i problemi di gestione dei cavi.
SM 8F MPO- LC/SC/FC/ST Cavi ad imbracatura retta sono ottimizzati per la connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e le applicazioni di data center ad alta densità.Questo cavo a 8 fibre è utilizzato per una connessione diretta tra QSFP+ e (4) porte SFP+ senza pannelli di patch o tronchi intermedi tra.
Collegatori Standard industriale
MPO SinglemodeReferenze:IEC 61754-7
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)
MPO MultimodeReferenze:IEC 61754-7
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altri connettori ◄ Standard industriale
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
- E2000: IEC 61754-15
Disponibile per
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Specifiche ottiche
Perdita di inserimento (MPO)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MPO)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MPO)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MPO)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio: 500 volte, IL<0.5dB
Resistenza alla trazione:> 70N
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
I vantaggi di MTP/MPO Patch cable/trunk cable generalmente includono:
- Cable di patch/cavo tronco di alta qualità sono pre-terminati in fabbrica, testati e confezionati insieme ai rapporti di prova.
- Diminuzione del volume dei cavi MTP/MPO I cavi a patch/cavi a tronco hanno diametri molto piccoli, il che riduce il volume dei cavi e migliora le condizioni di condizionamento dell'aria nei data center
- Risparmio di tempo Con il design speciale plug and play, i cavi MTP/MPO Patch possono essere incorporati e collegati immediatamente.
Applicazione
SM 8F MPO- LC/SC/FC/ST Cavi ad imbracatura retta sono ottimizzati per la connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e le applicazioni di data center ad alta densità.
Questo cavo a 8 fibre è utilizzato per una connessione diretta tra QSFP+ e (4) porte SFP+ senza pannelli di patch o tronchi intermedi tra
Tutti i connettori MPO OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Regole di denominazione e informazioni di conferma dell'ordine:
Cavi di imbracatura diretta MPO-LC di Zion Communication
- 7236037 ZCM11A12HIA 8FX: MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236038 ZCM11A22HIAX: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236039 ZCM11A52HIAX: 24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236046 ZCM21A12HIAX: 8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236047 ZCM21A22HIAX: 12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236048 ZCM21A52HIAX: 24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Canali di fibre di connettore
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO
MPO ¢8 x LC struttura semplice-tipo 1
MPO ¢4 x LC struttura duplex-tipo 2
MPO ¢4 x Uniboot LC struttura-tipo 3
Dettagli del materiale
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
