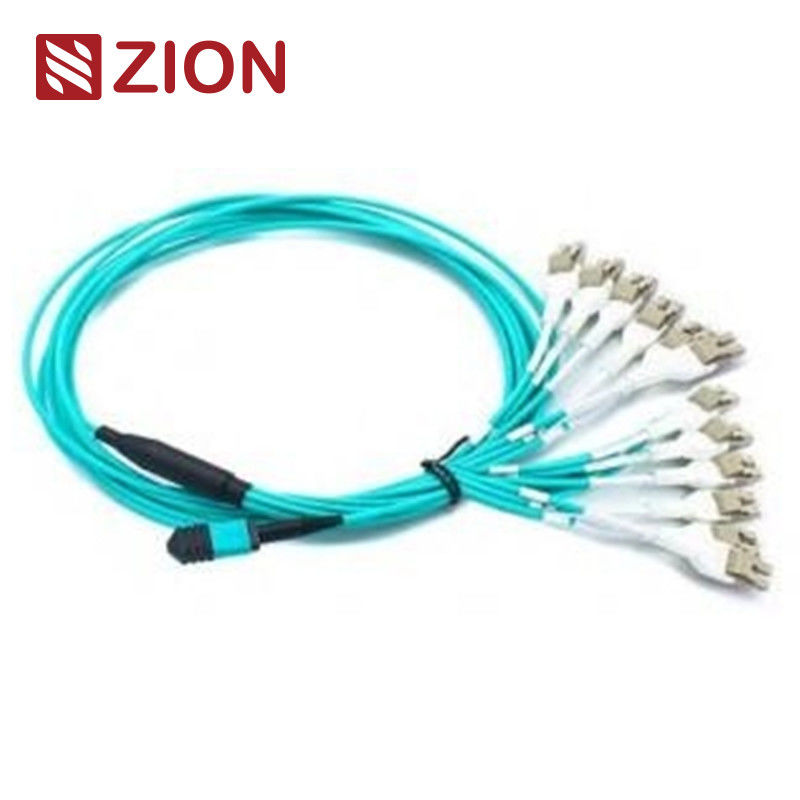

24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Codice e descrizione di Sion
Codice Zion:ZCM11A57HAAX
Descrizione:24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Il connettore MPO è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra MPO ad alta densità è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MPO sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
24 core MPO Femminile a 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Cavi di imbracatura dritta sono terminati con MPO e LC/SC/FC/ST connettore su entrambe le estremità.
I cavi di distribuzione 24pcs ((12pcs per LC uniboot; 24 LC Simplex) sono ottimizzati per la connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e le applicazioni di data center ad alta densità. hanno la stessa lunghezza.E' specificamente progettato per la patch di fibra ad alta densita' nei data center che hanno bisogno di risparmio di spazio e ridurre i problemi di gestione dei cavi..
24F MPO- LC/SC/FC/ST Cavi con imbracatura retta progettati per 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 e data center ad alta densità.È ottimizzato per applicazioni di data center ad alta densità 10/40/100GQuesto cavo a 24 fibre è utilizzato per collegare (12) SFP+ a un pannello di adattamento MPO e al tronco MPO.
Connettori Norme industriali
MPO SinglemodeReferenze:IEC 61754-7
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)
MPO MultimodeReferenze:IEC 61754-7
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altri connettori ◄ Standard industriale
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
- E2000: IEC 61754-15
Disponibile per
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Specifiche ottiche
- Perdita di inserimento (MPO) (IEC 61300-3-34) Modalità singola (polito a 8 gradi per l'APC):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico) Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
- Perdita di inserimento (MPO) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6 dB (max), ≤ 0,50 dB (Tipico) Perdite super basse:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
- Perdita di inserimento (LC/SC/FC/ST) ((IEC 61300-3-6) Modalità singola (APC lucidato a 8 gradi):≤ 0,3 dB
- Perdita di inserimento (LC/SC/FC/ST) ((IEC 61300-3-6) Multimodo (PC Flat polish):≤ 0,3 dB
- DurabilitàModulo unico (APC)Polito a 8 gradi):< 0,3 dB variazione tipica (200 accoppiamenti)
- Resistenza alla trazioneModulo unico (APC)Polito a 8 gradi):> 70N
- Temperatura di funzionamentoModulo unico (APC)Polito a 8 gradi):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
I vantaggi di MTP/MPO Patch cable/trunk cable generalmente includono:
- Cable di patch/cavo tronco di alta qualità sono pre-terminati in fabbrica, testati e confezionati insieme ai rapporti di prova.
- Diminuzione del volume dei cavi MTP/MPO I cavi a patch/cavi a tronco hanno diametri molto piccoli, il che riduce il volume dei cavi e migliora le condizioni di condizionamento dell'aria nei data center
- Risparmio di tempo Con il design speciale plug and play, i cavi MTP/MPO Patch possono essere incorporati e collegati immediatamente.
Applicazione
24F MPO- LC/SC/FC/ST Cavi con imbracatura retta progettati per 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 e data center ad alta densità.È ottimizzato per applicazioni di data center ad alta densità 10/40/100G.Questo cavo di imbracatura a 24 fibre è utilizzato per collegare (12) SFP+ a un pannello di adattamento MPO e al tronco MPO.
Tutti i connettori MPO OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Regole di denominazione e informazioni di conferma dell'ordine:
Cavi di imbracatura diretta MPO-LC di Zion Communication
- 7236037 ZCM11A12HIAX::8F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236038 ZCM11A22HIAX: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236039 ZCM11A52HIAX: 24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236046 ZCM21A12HIAX: 8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236047 ZCM21A22HIAX: 12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236048 ZCM21A52HIAX: 24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
Canali di fibre di connettore
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO
MPO ¢24 x LC struttura simplex-tipo 1
MPO ¢12 x LC struttura duplex-tipo 2-tipo A
MPO 12 x LC struttura duplex-tipo 2-tipo B
MPO 12 x LC struttura duplex-tipo 2-tipo C
L'impostazione è basata su un calcolo del volume di carico del veicolo.
Dettagli del materiale
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
