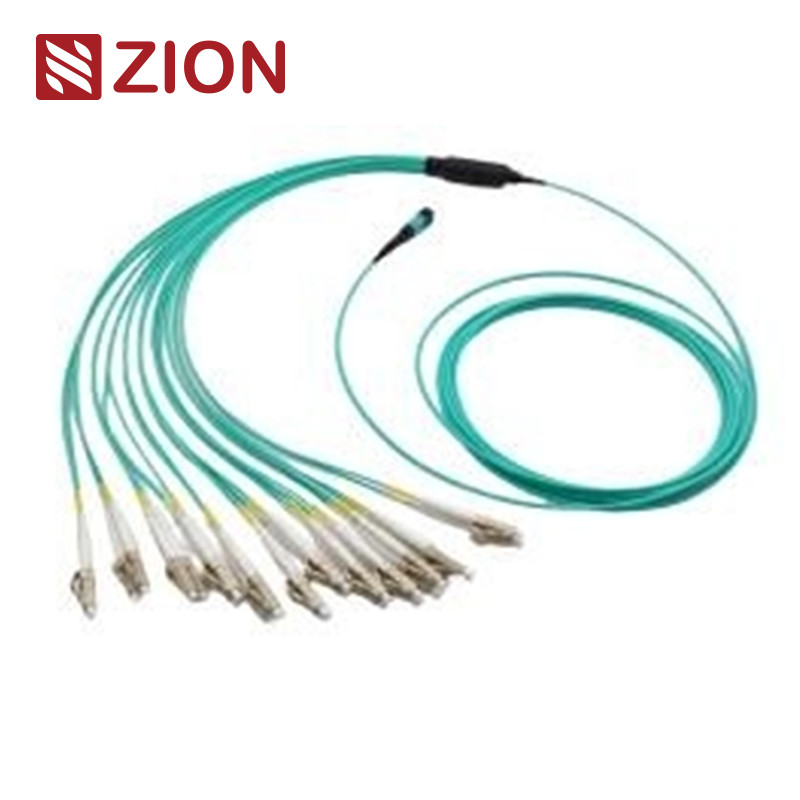

8 fibre MPO TO LC OM3 Cavi in ​​fibra ottica MPO-LC 2.0mm con cablaggio diritto

Codice e descrizione di Sion

Codice Zion: ZCM11A17HAAX

Descrizione:

IlZCM11A17HAAXè un8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cable di imbracatura diretta, utilizzati principalmente per dati ad alta densità

applicazioni di centro, connessioni di costruzione di fibre ottiche e connessioni interne in apparecchiature di trasmettitori ottici come QSFP + e 10G

Ottica SFP+ LR.

Caratteristiche chiave

• MPO (Multi-Fiber Push On)connettore: un connettore a fibra ad alta densità comunemente utilizzato nei data center e nelle reti ottiche.
• Tipo di fibra: 8 fibre MPO a 4xLC uniboot o simplex (4xLC) filiera.
• Prestazioni: Ottimizzato per40G QSFP+ PLR4 a 10G SFP+ LRconnessione ottica diretta, eliminando la necessità di pannelli patch o

tronchi intermedi.

• Progettazione: Cavi con imbracatura dritta con basse perdite di inserimento e alte perdite di ritorno, che garantiscono elevate prestazioni e affidabilità.
• Applicazioni: ideale per le connessioni dirette nei data center, eliminando il disordine e migliorando la gestione dei cavi.
• Rispetto delle norme:
  • IncontriIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), eTIA-568-Cnorme.
  • 10G Fiber Channel e40G, 100G IEEE 802.3compiacente.
• Specifiche dei connettori:
  • MPO Singlemode (APC)connettori: verde per MPO a perdita standard e giallo per MPO a perdita super bassa.
  • MPO Multimode (PC)connettori: Aqua per OM3 e OM4, Heather Violet per OM3 e OM4 PC.

Collegatori Standard industriale

• MPO Singlemode: IEC 61754-7 (SM APC: connettori verdi + carico nero / SM APC: connettori gialli + carico nero)
• MPO Multimode: IEC 61754-7 (OM1 e OM2 PC: connettori beige + stivale nero, OM3 e OM4 PC: connettori Aqua + stivale nero)
• Altri connettori: SC, LC, FC, ST ed E2000 soddisfano le rispettive norme industriali (TIA/EIA, FOCIS3, FOCIS10, GR-326 ecc.).

Specifiche ottiche

• Perdita di inserimento:
  • Perdite standard MPO (singlemode) ≤ 0,75 dB, perdite superbasse ≤ 0,35 dB
  • LC/SC/FC/ST ≤ 0,3 dB
• Risultato di perdita:
  • MPO ≥60dB (singlemode), APC LC/SC/FC/ST ≥60dB, UPC ≥50dB
• Durabilità:
  • Meno di 0,3 dB di cambiamento dopo 200 accoppiamenti, con 500 cicli inserimento-tiraggio.
  • Resistenza alla trazione > 70 N.
• Temperatura di funzionamento: -40°C a +85°C

Meriti

• Alta qualità: Pre-terminato in fabbrica, testato e confezionato con rapporti di prova per il controllo di qualità.
• Risparmio di spazio: Cavi di piccolo diametro che riducono il volume e migliorano l'efficienza dell'aria condizionata nei data center.
• Risparmio di tempo: progettazione plug-and-play per un'installazione rapida senza necessità di pannelli aggiuntivi.

Applicazioni

• Patch di fibra ad alta densità nei data center.
• Connessioni dirette perQSFP+ a SFP+L'obiettivo è quello di semplificare e ottimizzare le connessioni di rete ad alta velocità.
• Connessioni in fibra ottica negli edifici e tra apparecchiature a fibra per uso interno.

Regole di denominazione e informazioni di conferma dell'ordine:

Cavi di imbracatura diretta MPO-LC di Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236038 ZCM11A22HIAX: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236039 ZCM11A52HIAX: 24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236046 ZCM21A12HIAX: 8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236047 ZCM21A22HIAX: 12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236048 ZCM21A52HIAX: 24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

Canali di fibre di connettore

Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO

MPO ¢8 x LC struttura semplice-tipo 1

MPO ¢4 x LC struttura duplex-tipo 2

MPO ¢4 x Uniboot LC struttura-tipo 3

Dettagli del materiale

Imballaggio

Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.

Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

L'imballaggio può essere personalizzato.

Servizio OEM/ODM per voi

• Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
• Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
• Diverso livello di qualità.
