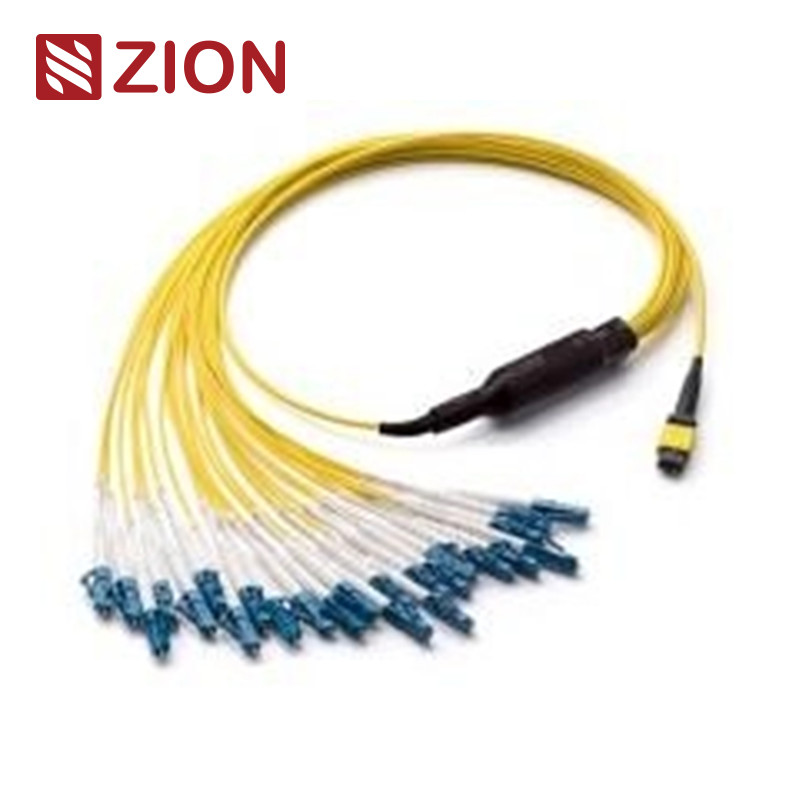

cavi diritti a fibra ottica del cablaggio di 24F MPO MP MPO-LC 2.0mm
Zion Code e descrizione
Zion Code
Zion Description
ZCM11A52HIAX
cavi diritti a fibra ottica del cablaggio di 24F MPO MP MPO-LC 2.0mm
Il connettore di MPO è un tipo di connettore della fibra. MPO (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MPO pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+.
I tipi del connettore di MPO sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC).
24 femmine dei centri MPO al duplex di 12 LC (uniboot 12xLC; 24 cavi diritti del cablaggio di simplex) di LC 24F MPO- LC/SC/FC/ST sono terminati con il connettore di LC/SC/FC/ST e di MPO su entrambe l'estremità. 24pcs (12pcs per il uniboot di LC; 24 cavi di uscita di simplex di LC) sono ottimizzati per 40G QSFP+ PLR4 al collegamento diretto dell'ottica di 10G SFP+ LR ed alle applicazioni ad alta densità del centro dati. abbia stessa lunghezza. Specificamente è progettata per fibra ad alta densità che rattoppa nei centri dati che hanno bisogno dell'economia di spazio e riducono le difficoltà della gestione del cavo.
cavi diritti del cablaggio di 24F MPO- LC/SC/FC/ST progettati per la soluzione di interconnessione di 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 ed il centro dati ad alta densità. È ottimizzata per le applicazioni ad alta densità del centro dati 10/40/100G. Questo 24 cavi del cablaggio della fibra sono usati per il collegamento (dei 12) SFP+ in un pannello dell'adattatore di MPO e nel tronco di MPO.
La norma industriale dei connettori:
Connettore
Riferimento
Abitazione dei dettagli
MPO monomodale
IEC 61754-7
MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente)
MPO misto
IEC 61754-7
PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO)
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C
Manica della fibra del10G compiacente
40G e 100G IEEE 802,3
La norma industriale di altri connettori:
Sc del: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
FC: VIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
st del: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Attenuazione di riflessione (MPO)
≥60dB(lucidare 8degree)
≥25dB
Attenuazione di riflessione (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Durevolezza
<0>
Intercambiabilità
≤0.2dB
prova di Inserzione-tirata
500times, IL<0.5dB
Resistenza alla trazione
>70N
Temperatura di funzionamento (℃)
·- 40 a + 85°C
Caratteristiche:
perdita di inserzione bassa del, alta attenuazione di riflessione
la TA delha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra
soluzione economica delper il Massachussets-termine di fibra
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili
il colore delha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore
buon nella ripetibilità e nella possibilità di scambio
I meriti del cavo della toppa di MTP/MPO/cavo del tronco includono generalmente:
qualità alta- del— i cavi del cavo/tronco della toppa di MTP/MPO sono fabbrica pre-terminata, provata ed imballata con le relazioni sull'esperimento. Questi rapporti serviscono da documentazione e controllo di qualità a lungo termine.
i cavi diminuenti del cavo/tronco della toppa del cavo volume-MTP/MPO delhanno diametri stessi, che fanno diminuire il volume del cavo e migliorano i termini del condizionamento d'aria nei centri dati
risparmio del tempo del— con la progettazione pronta per l'uso speciale, il cavo della toppa di MTP/MPO/cavi del tronco può essere incorporato ed immediatamente essere inserito. Notevolmente contribuisce a ridurre il tempo di installazione.
Applicazione:
cavi diritti del cablaggio di 24F MPO- LC/SC/FC/ST progettati per la soluzione di interconnessione di 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 ed il centro dati ad alta densità. È ottimizzata per le applicazioni ad alta densità del centro dati 10/40/100G. Questo 24 cavi del cablaggio della fibra sono usati per il collegamento (dei 12) SFP+ in un pannello dell'adattatore di MPO e nel tronco di MPO
Tutti i connettori del MPO di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa della fibra di MPO è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree.
l'applicazione di Data Center con l'alto ambiente denso di grado
la fibra ottica alla costruzione
l'applicazione interna del connettore in attrezzatura della fibra.
Nomina delle informazioni di conferma di Rules&Order:
Cavi diritti caldi del cablaggio del MPO-LC di Zion Communication
Zion Code
Zion Description
7236037
ZCM11A12HIAX
cavi diritti a fibra ottica del cablaggio di 8F MPO MP MPO-LC 2.0mm
7236038
ZCM11A22HIAX
cavi diritti a fibra ottica del cablaggio di 12F MPO MP MPO-LC 2.0mm
7236039
ZCM11A52HIAX
cavi diritti a fibra ottica del cablaggio di 24F MPO MP MPO-LC 2.0mm
7236040
ZCM11A17HAAX
cavi diritti a fibra ottica del cablaggio di 8F MPO OM3 MPO-LC 2.0mm
7236041
ZCM11A27HAAX
cavi diritti a fibra ottica del cablaggio di 12F MPO OM3 MPO-LC 2.0mm
7236042
ZCM11A57HAAX
cavi diritti a fibra ottica del cablaggio di 24F MPO OM3 MPO-LC 2.0mm
7236043
ZCM11A18HMAX
cavi diritti a fibra ottica del cablaggio di 8F MPO OM4 MPO-LC 2.0mm
7236044
ZCM11A28HMAX
cavi diritti a fibra ottica del cablaggio di 12F MPO OM4 MPO-LC 2.0mm
7236045
ZCM11A58HMAX
cavi diritti a fibra ottica del cablaggio di 24F MPO OM4 MPO-LC 2.0mm
7236046
ZCM21A12HIAX
cavi diritti a fibra ottica del cablaggio di 8F MTP MP MPO-LC 2.0mm
7236047
ZCM21A22HIAX
cavi diritti a fibra ottica del cablaggio di 12F MTP MP MPO-LC 2.0mm
7236048
ZCM21A52HIAX
cavi diritti a fibra ottica del cablaggio di 24F MTP MP MPO-LC 2.0mm
7236049
ZCM21A17HAAX
cavi diritti a fibra ottica del cablaggio di 8F MTP OM3 MPO-LC 2.0mm
7236050
ZCM21A27HAAX
cavi diritti a fibra ottica del cablaggio di 12F MTP OM3 MPO-LC 2.0mm
7236051
ZCM21A57HAAX
cavi diritti a fibra ottica del cablaggio di 24F MTP OM3 MPO-LC 2.0mm
7236052
ZCM21A18HMAX
cavi diritti a fibra ottica del cablaggio di 8F MTP OM4 MPO-LC 2.0mm
7236053
ZCM21A28HMAX
cavi diritti a fibra ottica del cablaggio di 12F MTP OM4 MPO-LC 2.0mm
7236054
ZCM21A58HMAX
cavi diritti a fibra ottica del cablaggio di 24F MTP OM4 MPO-LC 2.0mm
Connettore
Manica della fibra
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
MPO – 24 x LC 1 struttura tipo semplice
MPO – – un duplex 2-Type struttura tipo A di 12 x LC
MPO – 12 x LC 2-Type struttura tipo duplex B
MPO – 12 x LC 2-Type struttura tipo duplex C
MPO – polarità per MPO – 12 x Uniboot LC 3 struttura tipi
I dettagli del materiale
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato.
