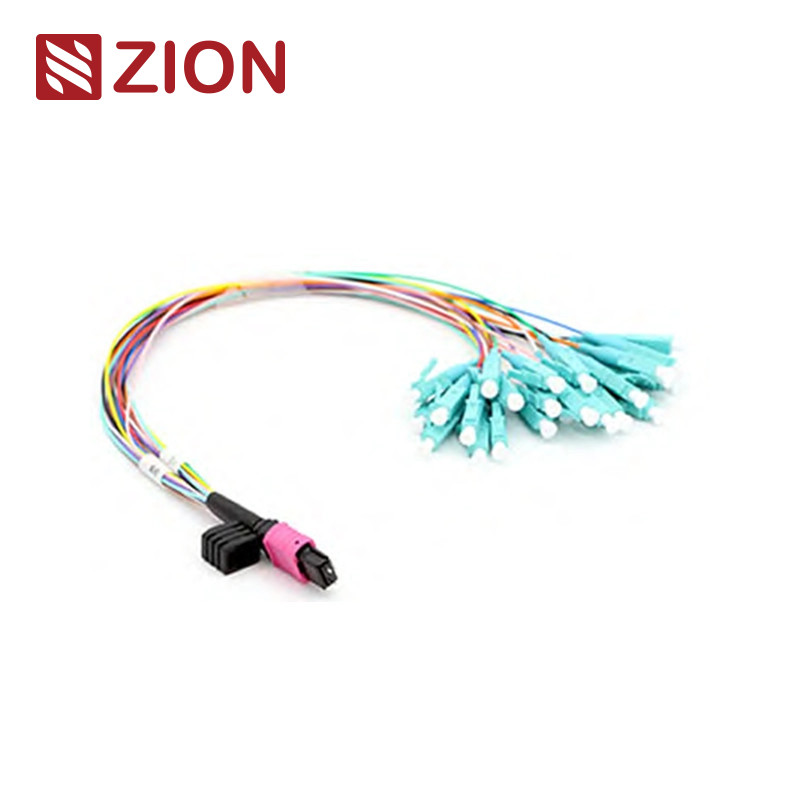

24F MTP (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch
Codice e descrizione di Sion
Codice di Sion: ZCM26157X
Descrizione di Sion: 24F MTP (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch
Il connettore MTP è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra ad alta densità MTP è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MTP sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
24F MTP- LC/SC/FC/ST Fanout 0.9mm è progettato per 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 e data center ad alta densità.
Questo cavo a 24 fibre è utilizzato per collegare (12) SFP+ a un pannello di adattamento MTP e a un tronco MTP.
MTP (maschio) - LC/SC/FC/ST Fan-out 0.9mm 30cm patch cable sono progettati per MTP-LC LGX modulo cassette sono terminati con MTP e LC/SC/FC/ST connettore su ciascuna estremità.E' specificamente progettato per la patch di fibra ad alta densita' nei data center che hanno bisogno di risparmio di spazio e ridurre i problemi di gestione dei cavi..
Collegatori Standard industriale
MPO SinglemodeReferenze:IEC 61754-7
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)
MPO MultimodeReferenze:IEC 61754-7
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altri connettori ◄ Standard industriale
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
- E2000: IEC 61754-15
Disponibile per
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MPO) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MPO)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MPO)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio:Oltre 600 volte IL<0.5dB
Resistenza alla trazione:> 70N
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connessione multi-fibra basata su MT, terminali e assemblaggi per connettori a 8,12 e 24 fibre
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazione
Tutti i connettori MTP OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Cable di 0.9mm LC Fanout di Zion Communication
- 7236031 ZCM16117: 8F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch
- 7236032 ZCM16127: 12F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch
- 7236033 ZCM16157: 24F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch
- 7236034 ZCM26117: 8F MTP (maschio) -LC Fan-out 0.9mm 30-35cm Cable di patch
- 7236035 ZCM26127: 12F MTP (maschio) -LC Fan-out 0.9mm 30-35cm Cable di patch
- 7236036 ZCM26157: 24F MTP (maschio) -LC Fan-out 0.9mm 30-35cm Cable di patch
Regole di denominazione e informazioni di conferma dell'ordine:
Canali di fibre di connettore
Dettagli del materiale
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
