| Luogo di origine: | Cina |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantità di ordine minimo: | 50 pezzi |
| Imballaggi particolari: | 10 pz/sacchetto di plastica |
| Tempi di consegna: | Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Senza limiti |
| Durata: | <0.3dBvariazione tipica, 200 accoppiamenti | Intercambiabilità: | ≤0,2 dB |
|---|---|---|---|
| Resistenza alla trazione: | >70 N | Test di inserimento-trazione: | Sopra 600 volte, IL |
| Temperatura di esercizio (℃）: | da -40 a +85°C |
12F MPO (MTP) - cavo di toppa della fibra di MPO (MTP) è progettato per 40G QSFP+ SR4
40G QSFP+ CSR4 e collegamenti diretti di ottica di 100G QSFP28 SR4 e centro dati ad alta densità
| Zion Code | Zion Description | |||||||

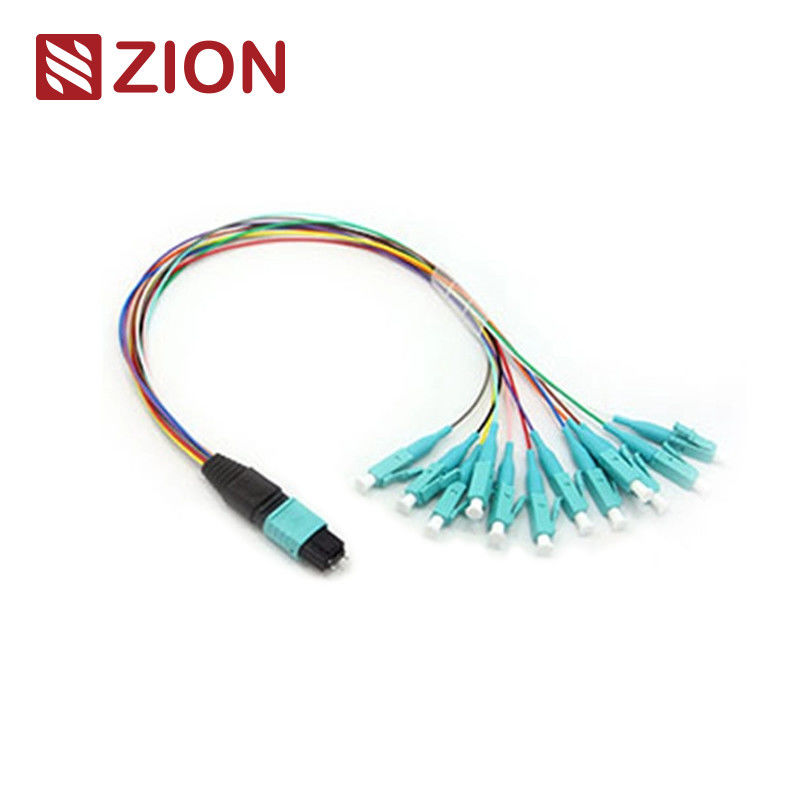

| ZCM26127X | 12F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | |||||||
| Il connettore di MTP è un tipo di connettore della fibra. MTP (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MTP pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+. | ||||||||
| I tipi del connettore di MTP sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC). | ||||||||
| il cavo di uscita 0.9mm di 12F MTP- LC/SC/FC/ST è progettato per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro dati ad alta densità. È ottimizzato per le applicazioni ad alta densità del centro dati 10/40/100G. Questo cavo del cablaggio di 12 fibre è usato per il collegamento (6) SFP+ in un pannello dell'adattatore di MTP e nel tronco di MTP. | ||||||||
| MTP (maschio) - uscita 0.9mm di LC/SC/FC/ST 30cm il cavo della toppa che è progettato per le cassette del modulo di MTP-LC LGX sono terminati con il connettore di LC/SC/FC/ST e di MTP su ogni estremità. Specificamente è progettata per fibra ad alta densità che rattoppa nei centri dati che hanno bisogno dell'economia di spazio e riducono le difficoltà della gestione del cavo. | ||||||||
La norma industriale dei connettori:
| Connettore | Riferimento | Abitazione dei dettagli | ||||||
| MTP monomodale | EIA/TIA-604-5 | MP APC: Stivale verde di connectors+black (perdita standard MTP) MP APC: Stivale giallo di connectors+black (MTP con poche perdite eccellente) |
||||||
| MTP misto | EIA/TIA-604-5 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MTP) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MTP con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MTP) |
||||||
| il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
| Manica della fibra del 10G compiacente | ||||||||
| 40G e 100G IEEE 802,3 |
La norma industriale di altri connettori:
| Sc del : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973. | ||||||||
| FC: VIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973 | ||||||||
| st del : TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc | ||||||||
| E2000: IEC61754-15 |
Disponibile per
| G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Specifiche ottiche:
| Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
| perdita di nsertion (MTP) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
| Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Attenuazione di riflessione (MTP) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
| Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durevolezza | <0> | |||||||
| Intercambiabilità | ≤0.2dB | |||||||
| Resistenza alla trazione | >70N | |||||||
| prova di Inserzione-tirata | Superiore a 600 volte, l'IL <0.5dB | |||||||
| Temperatura di funzionamento (℃) | ·- 40 a + 85°C | |||||||
Caratteristiche:
| perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
| la TA del ha basato il connettore della Multi-fibra, 8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
| soluzione economica del per il Massachussets-termine di fibra | ||||||||
| progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
| il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
| il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
| buon nella ripetibilità e nella possibilità di scambio |
Applicazione:
| Tutti i connettori del MTP di OMC provengono da Senko/Nissin/Sumitomo. MTP- il cavo di uscita 0.9mm di LC/SC/FC/ST è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree. | ||||||||
| l'applicazione di Data Center con l'alto ambiente denso di grado | ||||||||
| la fibra ottica alla costruzione | ||||||||
| l'applicazione interna del connettore in attrezzatura della fibra. |
Cavo caldo di uscita 0.9mm del MPO- LC di Zion Communication
| Zion Code | Zion Description | |||||||
| 7236031 | ZCM16117X | 8F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
| 7236032 | ZCM16127X | 12F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
| 7236033 | ZCM16157X | 24F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
| 7236034 | ZCM26117X | 8F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
| 7236035 | ZCM26127X | 12F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
| 7236036 | ZCM26157X | 24F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC | ||||||
Nomina delle informazioni di conferma di Rules&Order:
| Connettore | Manica della fibra | |||||||
Imballaggio
| La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
| 1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
| 2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
| 3. Livello di qualità differente. |
