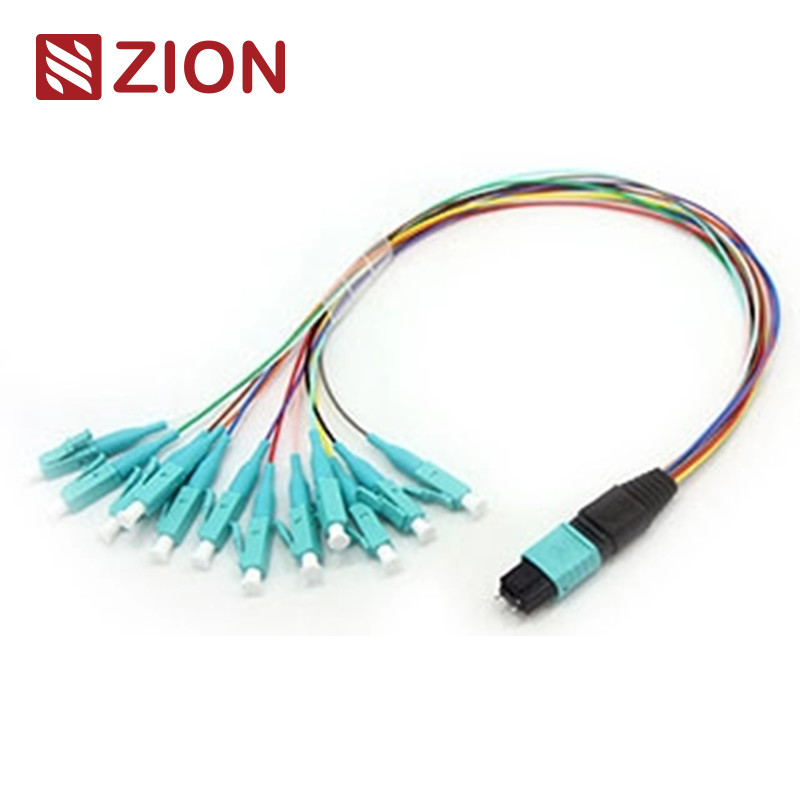

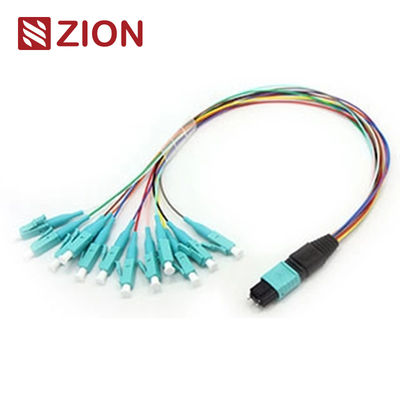

12F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
Zion Code e descrizione
Zion Code
Zion Description
ZCM16127X
12F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
Il connettore di MPO è un tipo di connettore della fibra. MPO (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MPO pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+.
I tipi del connettore di MPO sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC).
il cavo di uscita 0.9mm di 12F MPO- LC/SC/FC/ST è progettato per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro dati ad alta densità. È ottimizzato per le applicazioni ad alta densità del centro dati 10/40/100G. Questo cavo del cablaggio di 12 fibre è usato per il collegamento (6) SFP+ in un pannello dell'adattatore di MPO e nel tronco di MPO.
MPO (maschio) - uscita 0.9mm di LC/SC/FC/ST 30cm il cavo della toppa che è progettato per le cassette del modulo di MPO-LC LGX sono terminati con il connettore di LC/SC/FC/ST e di MPO su ogni estremità. Specificamente è progettata per fibra ad alta densità che rattoppa nei centri dati che hanno bisogno dell'economia di spazio e riducono le difficoltà della gestione del cavo.
La norma industriale dei connettori:
Connettore
Riferimento
Abitazione dei dettagli
MPO monomodale
IEC 61754-7
MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente)
MPO misto
IEC 61754-7
PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO)
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C
Manica della fibra del10G compiacente
40G e 100G IEEE 802,3
La norma industriale di altri connettori:
Sc del: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
FC: VIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
st del: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Attenuazione di riflessione (MPO)
≥60dB(lucidare 8degree)
≥25dB
Attenuazione di riflessione (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Durevolezza
<0>
Intercambiabilità
≤0.2dB
Resistenza alla trazione
>70N
prova di Inserzione-tirata
500times, IL <0.5dB
Temperatura di funzionamento (℃)
·- 40 a + 85°C
Caratteristiche:
perdita di inserzione bassa del, alta attenuazione di riflessione
la TA delha basato il connettore della Multi-fibra, 8,12 e 24 termini ed assemblee del connettore della fibra
soluzione economica delper il Massachussets-termine di fibra
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili
il colore delha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore
buon nella ripetibilità e nella possibilità di scambio
Applicazione:
Tutti i connettori del MPO di OMC provengono da Senko/Nissin/Sumitomo. MPO- il cavo di uscita 0.9mm di LC/SC/FC/ST è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree.
l'applicazione di Data Center con l'alto ambiente denso di grado
la fibra ottica alla costruzione
l'applicazione interna del connettore in attrezzatura della fibra.
Cavo caldo di uscita 0.9mm del MPO- LC di Zion Communication
Zion Code
Zion Description
7236031
ZCM16117X
8F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
7236032
ZCM16127X
12F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
7236033
ZCM16157X
24F MPO (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
7236034
ZCM26117X
8F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
7236035
ZCM26127X
12F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
7236036
ZCM26157X
24F MTP (maschio) - cavo della toppa di uscita 0.9mm 30-35cm di LC
I dettagli del materiale
Nomina delle informazioni di conferma di Rules&Order:
Connettore
Manica della fibra
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato.
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo,scatola, spedente i segni
