Informazioni dettagliate

Diametro della fibra:	50/125um, 62.5/125um	Perdita di inserimento:	MM<1,0 dB
Perdita di rendimento:	MM> 25 dB	Prova di inserimento-tiraggio:	Sopra 600 volte, IL
Temperatura di funzionamento (°C):	-40°C ~ +80°C

Descrizione di prodotto

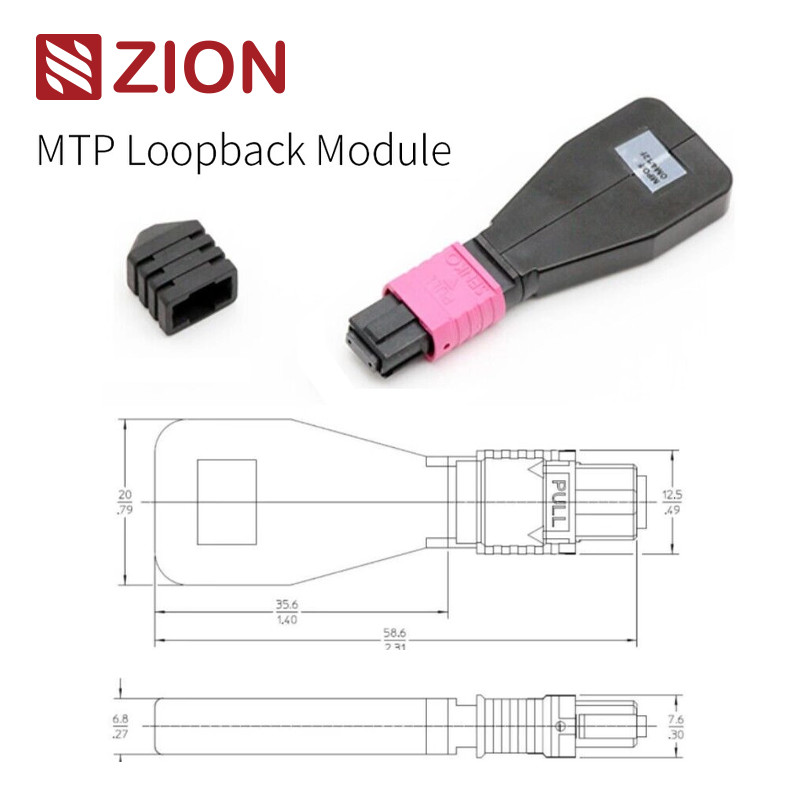

12F MTP OM4 Fiber Optic Loopback Module/cavo

Codice e descrizione di Sion

Codice di Sion: ZCM2127HXA1
Descrizione di Sion: 12F MTP OM4 Fiber Optic Loopback Module/Cable

Il loop MTP contiene la linea di salto MTP back ring nel LOOPBACK e inserisce entrambe le estremità della fibra in un connettore MTP per raggiungere il percorso della luce nello stesso connettore.La capacità di lancio e la sensibilità di ricezione del dispositivo, in particolare nella comunicazione di rete 40/100G,può localizzare vari potenziali fenomeni restituendo segnali per ottenere test e valutazione efficaci di un singolo coMTPnent o interfaccia sulla rete a fibra.

Esistono molte configurazioni di circuito a fibra ottica, che possono ospitare connettori MTP a 8 core, 12 core e 24 core e diverse configurazioni di fibra ottica per adattarsi alla porta nel test.Il modulo 8F MTP Fiber Loopback consente la verifica e il collaudo di transceiver dotati di interfaccia MTP con dispositivi 40GBASE-SR4/CSR4 QSFP+. Il modulo 12F MTP Fiber Loopback consente la verifica e il collaudo di transceiver dotati di interfaccia MTP ¥ 40GBASESR4 QSFP+ o dispositivi 100GBASE-SR4.24F MTP Fiber Loopback Module consente la verifica e il collaudo di transceiver dotati di interfaccia MTP.

I moduli MTP Loopback forniscono un segnale in loop per testare le funzioni di trasmissione e ricezione.I loopback sono costruiti per collegare le posizioni dei ricevitori (TX) e dei ricevitori (RX) delle interfacce dei ricevitori MTPI loopback MTP possono facilitare e velocizzare il test IL dei segmenti delle reti ottiche collegandoli ai trunks/patch leads MTP.

OMC offre una linea di assemblaggi di loopback in fibra ottica MTP per il burn-in e la sperimentazione di componenti e sistemi di rete MTP.Questi assemblaggi MTP Loopback sono utilizzati per testare efficacemente la capacità del trasmettitore e la sensibilità del ricevitore delle apparecchiature di reteSono confezionati in una custodia compatta per la massima densità disponibile per queste applicazioni.

Collegatori Standard industriale

MTP singolo modoReferenze:EIA/TIA-604-5

MTP singolo modoDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)

MTP MultimodeReferenze:EIA/TIA-604-5

MTP MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)

Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
Compatibile con il canale in fibra 10G
40G e 100G IEEE 802.3

Dettagli del materiale

Specifiche ottiche

Articolo: Parametro
Tipo di fibra: singolo modo
Diametro della fibra: 9/125um
Perdita di inserimento: SM ((G657A1) < 1,0 dB
Perdita di ritorno: SM>50dB
Test inserimento-tiraggio: superiore a 600 volte, IL<0,5dB
Temperatura di funzionamento: -40°C ~ +80°C

Test di loopback in fibra ottica

Di solito, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkPer quanto riguarda i test di loopback in fibra ottica, i loopback ottici vengono utilizzati per verificare l'affidabilità operativa del dispositivo.Utilizzo di un cavo loopback in fibra ottica o di un modulo loopback in fibra ottica per la trasmissione di dati, il segnale emesso dal dispositivo viene riproposto dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente.

Applicazione

Quando si tratta di applicazioni pratiche, il test di loopback in fibra ottica viene spesso utilizzato per verificare i ricevitori in fibra ottica.Dal momento che il ricevitore ha due porte per ricevere e trasmettere il segnale luminoso, è necessario testare le porte per vedere se sono ancora in funzione.Il processo di prova è attraverso l'inoltro del segnale laser dalla porta trasmettitore di nuovo alla porta ricevitore. Poi il modello trasmesso viene confrontato con il modello ricevuto per assicurarsi che siano identici e non abbiano errori.

Collocato con trasmettitori di interfaccia MPO/MPO 40G o 100G
Loopback Module può essere utilizzato per testare la capacità di trasmissione e la sensibilità del ricevitore delle apparecchiature di rete in fibra ottica.

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 2

Regole di denominazione e informazioni di conferma dell'ordine:

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 3

Collegamento

Canali di fibra

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 4

Polarità (allineamento del canale)

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 5

Quale scegliere per un trasmettitore specifico?

Considerando le caratteristiche comuni del ricevitore e del loopback, dovremmo considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo quando selezioniamo un loopback per il ricevitore.La guida di selezione per alcuni moduli trasmettitori più utilizzati è riassunta nelle seguenti tabelle.

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 6

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 7

Conclusioni

Questo post discute le scelte specifiche di loopback di fibra per alcuni trasmettitori a fibra ottica più comunemente utilizzati.Possiamo anche sapere come scegliere un loopback adatto per esso ottenendo dettagli sul suo tipo di interfaccia, contatto fisico e tipo di cavo.

Il loopback in fibra ottica di Zion Communication

7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
7236018 ZCM1146HXA: 24F MPO OM3 Fibre Optic Loopback Module/Cable
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Cable
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
7236026 ZCM2126HXA: 12F MTP OM3 Fibre Optic Loopback Module/Cable
7236027 ZCM2146HXA: 24F MTP OM3 Fibre Optic Loopback Module/Cable
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
7236029 ZCM2127HXA: 12F MTP OM4 Fibre Optic Loopback Module/Cable
7236030 ZCM2147HXA: 24F MTP OM4 Fibre Optic Loopback Module /cavo

Imballaggio

Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.

Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

L'imballaggio può essere personalizzato.

Modulo / cavo di loopback in fibra ottica MTP OM4 a 12 fibre 8

Servizio OEM/ODM per voi

Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
Diverso livello di qualità.

	8F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	12F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	24F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	8F MTP (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	12F MTP (maschio) -LC Fan-out 0.9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	24F MTP (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch	Rete ottica,MPO-MTP (maschio) -LC Fan-out 0,9 mm,MTP/MPO,Componenti ottici
	8F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta	Rete ottica,MPO-MTP-LC Cavi di imbracatura retta 2.0 mm,MTP/MPO,Componenti ottici
	12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta	Rete ottica,MPO-MTP-LC Cavi di imbracatura retta 2.0 mm,MTP/MPO,Componenti ottici
	24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta	Rete ottica,MPO-MTP-LC Cavi di imbracatura retta 2.0 mm,MTP/MPO,Componenti ottici
	8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta	Rete ottica,MPO-MTP-LC Cavi di imbracatura retta 2.0 mm,MTP/MPO,Componenti ottici

Prodotto Tag:

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti
