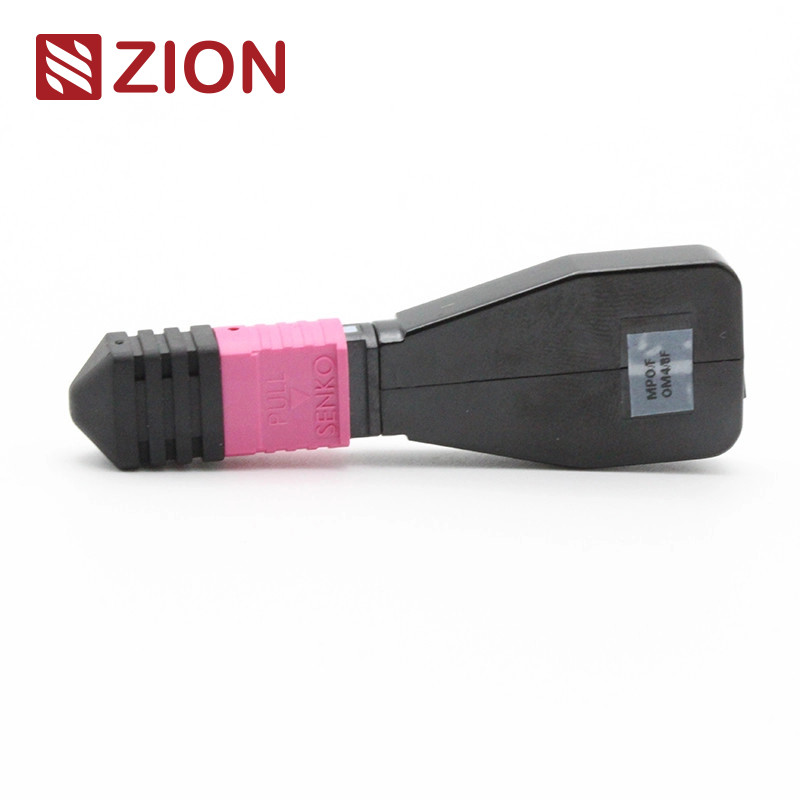

8 Fibre MTP OM4 Fiber Optic Loopback Module per i test di rete 40/100G

Il loopback MTP contiene un connettore MTP che incanala entrambe le estremità della fibra nello stesso connettore, creando un ciclo completo di percorso luminoso.Questo consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G.aiuta a localizzare vari fenomeni di rete e consente test e valutazione efficaci di singoli componenti o interfacce all'interno di reti a fibra ottica.

Disponibile in più configurazioni per accogliere connettori MTP a 8 core, 12 core e 24 core con varie configurazioni di fibra per soddisfare i requisiti della porta di prova.Il modulo 8F MTP Fiber Loopback verifica e testa specificamente i ricevitori con interfacce MTP per dispositivi 40GBASE-SR4/CSR4 QSFP+.

I moduli MTP Loopback forniscono segnali in loop per testare sia le funzioni di trasmissione che quelle di ricezione. These loopbacks connect the Transmit (TX) and Receive (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.

Referenza MTP singolo:EIA/TIA-604-5
Dettagli dell'alloggiamento MTP singlemode:
• SM APC: connettori verdi + caricatore nero (MTP a perdita standard)
• SM APC: connettori gialli + stivale nero (MTP Super Low Loss)

Referenza multimoda MTP:EIA/TIA-604-5
Dettagli dell'alloggiamento multimodo MTP:
• OM1 e OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
• OM3 e OM4 PC: connettori Aqua + stivale nero (MTP standard e Super Low Loss)
• PC OM3 e OM4: connettori Heather Violet + boot nero (MTP a perdita standard)

Un test di loopback invia un segnale da un dispositivo di comunicazione e lo riliga allo stesso dispositivo per verificare la corretta funzionalità o risolvere i nodi di rete difettosi.i loopback ottici verificano l'affidabilità operativa dei dispositivi indirizzando il segnale emesso dall'estremità di trasmissione (Tx) verso l'estremità di ricezione (Rx) dello stesso componente.

I test di loopback in fibra ottica sono comunemente utilizzati per verificare i ricevitori in fibra ottica.Il test di loopback fornisce il metodo più conveniente per la manutenzione del ricevitoreIl processo di prova indirizza il segnale laser dalla porta del trasmettitore alla porta del ricevitore, quindi confronta i modelli trasmessi e ricevuti per assicurarsi che siano identici e privi di errori.

Quando si seleziona un loopback per un trasmettitore, si deve considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo.

Questi cavi in fibra ottica sono confezionati in imballaggi ben protetti, etichettati e contrassegnati da OMC come standard.La scelta del cartone dipende dal numero di ordiniSono disponibili opzioni di imballaggio personalizzate.
