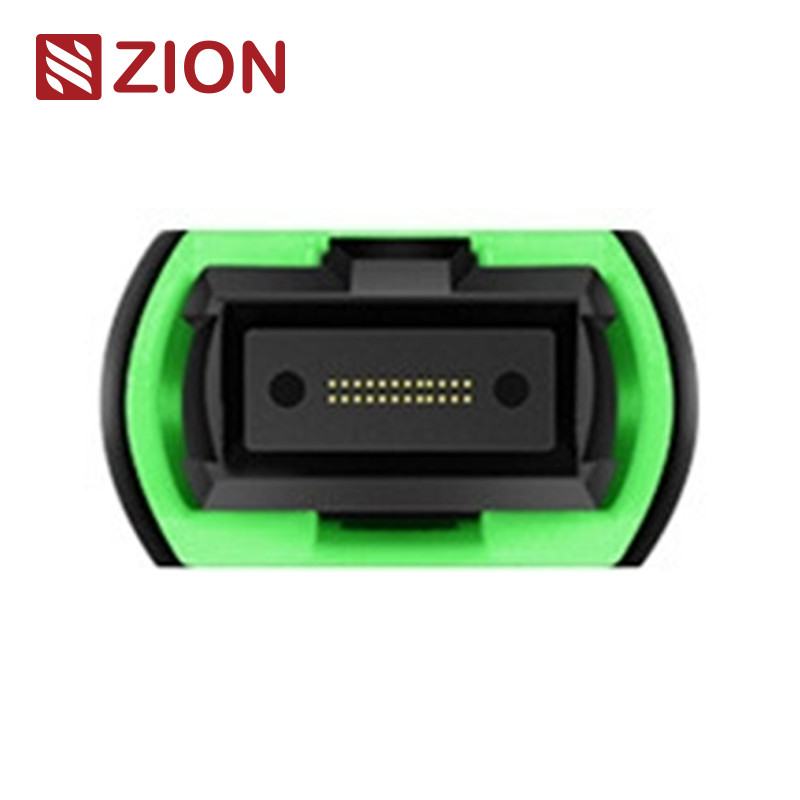

Modulo/cavo loopback in fibra ottica MTP OM3 da 24 fibre
Il modulo/cavo loopback in fibra ottica 24F MTP OM3 è progettato per testare e verificare apparecchiature di rete ad alta velocità in applicazioni 40G e 100G.
Codice e descrizione di Sion
Codice Zion: ZCM2146HXA1
Descrizione di Zion: Modulo/cavo loopback in fibra ottica 24F MTP OM3
Il loopback MTP contiene un cavo in fibra ottica con entrambe le estremità terminate in un connettore MTP, creando un percorso del segnale ad anello all'interno dello stesso connettore. Ciò consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali, aiuta a individuare vari potenziali problemi e fornisce test e valutazioni efficaci di singoli componenti o interfacce sulle reti in fibra ottica.
Disponibili in varie configurazioni, inclusi connettori MTP a 8, 12 e 24 core con diverse configurazioni di fibra per soddisfare vari requisiti di porte di test.
Funzionalità dell'applicazione
- Modulo loopback in fibra 8F MTP: verifica e test dei ricetrasmettitori con interfaccia MTP - dispositivi 40GBASE-SR4/CSR4 QSFP+
- Modulo loopback in fibra 12F MTP: verifica e test dei ricetrasmettitori con interfaccia MTP - dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4
- Modulo loopback in fibra 24F MTP: verifica e test dei ricetrasmettitori con interfaccia MTP - dispositivi 100GBASE-SR10 CXP/CFP
I moduli MTP Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione, ampiamente utilizzati negli ambienti di test soprattutto per le reti ottiche parallele 40G e 100G. Collegano le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce dei ricetrasmettitori MTP e facilitano il test della perdita di inserzione dei segmenti di rete ottica.
Standard industriali dei connettori
MTP monomodale
Riferimento: EIA/TIA-604-5
Dettagli alloggiamento: SM APC: connettori verdi + rivestimento nero (Standard Loss MTP)
SM APC: connettori gialli + boot nero (MTP a bassissime perdite)
MTP multimodale
Riferimento: EIA/TIA-604-5
Dettagli dell'alloggiamento:
- PC OM1 e OM2: connettori beige + boot nero (Standard Loss MTP)
- PC OM3 e OM4: connettori Aqua + boot nero (MTP standard e a bassissima perdita)
- PC OM3 e OM4: connettori viola erica + boot nero (MTP con perdita standard)
Standard di conformità
- Conforme allo standard IEC IEC-61754-7; IEC61755
- Compatibile con Telcordia GR-1435-CORE
- JIS C5982; Conforme a TIA-604-5 (FOCIS5).
- Cablaggio strutturato secondo TIA-568-C
- Conforme al canale in fibra ottica 10G
- Conforme IEEE 802.3 40G e 100G
Specifiche ottiche
| Tipo di fibra | Monomodale |
| Diametro della fibra | 9/125um |
| Perdita di inserzione | SM (G657A1) <1,0 dB |
| Perdita di ritorno | SM > 50 dB |
| Test di inserimento-trazione | Oltre 600 volte, IL < 0,5 dB |
| Temperatura di funzionamento | Da -40℃ a +80℃ |
Test di loopback in fibra ottica
Un test di loopback invia un segnale da un dispositivo di comunicazione e lo esegue il loopback per determinare la corretta funzionalità o risolvere i problemi dei nodi di rete difettosi. I loopback ottici verificano l'affidabilità operativa dei dispositivi instradando il segnale emesso dall'estremità di trasmissione (Tx) all'estremità di ricezione (Rx) dello stesso componente.
Applicazioni pratiche
Il test di loopback in fibra ottica viene comunemente utilizzato per controllare i ricetrasmettitori in fibra ottica. Poiché i ricetrasmettitori dispongono di porte separate per la ricezione e la trasmissione dei segnali, il test di loopback costituisce un metodo conveniente per la manutenzione del ricetrasmettitore. Il processo di test confronta i modelli trasmessi con quelli ricevuti per garantire che siano identici e privi di errori.
- Collocato con ricetrasmettitori di interfaccia MPO/MTP 40G o 100G
- Testare la capacità di trasmissione e la sensibilità del ricevitore delle apparecchiature di rete in fibra ottica
Regole di denominazione e informazioni sulla conferma dell'ordine
Connettore e canale in fibra ottica
Polarità (allineamento dei canali)
Guida alla selezione per ricetrasmettitori specifici
Quando si seleziona un loopback per un ricetrasmettitore, considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo. Le seguenti tabelle forniscono indicazioni per la selezione dei moduli ricetrasmettitori di uso comune.
Prodotti di loopback in fibra ottica Hot MPO/MTP di Zion Communication
7236013ZCM1111HXA
Modulo/cavo loopback in fibra ottica 8F MPO SM
7236014ZCM1121HXA
Modulo/cavo loopback in fibra ottica 12F MPO SM
7236015ZCM1141HXA
Modulo/cavo loopback in fibra ottica 24F MPO SM
7236016ZCM1116HXA
Modulo/cavo loopback in fibra ottica 8F MPO OM3
7236017ZCM1126HXA
Modulo/cavo loopback in fibra ottica 12F MPO OM3
7236018ZCM1146HXA
Modulo/cavo loopback in fibra ottica 24F MPO OM3
7236019ZCM1117HXA
Modulo/cavo loopback in fibra ottica 8F MPO OM4
7236020ZCM1127HXA
Modulo/cavo loopback in fibra ottica 12F MPO OM4
7236021ZCM1147HXA
Modulo/cavo loopback in fibra ottica 24F MPO OM4
Confezione
Questo pacchetto di cavi in fibra ottica è progettato per una facile gestione e una protezione ottimale, etichettato e contrassegnato da OMC come predefinito.
Dimensioni standard del cartone:
- 34×22×15 cm
- 44×34×24 cm
- 54×39×34 cm
La selezione del cartone dipende dalla quantità dell'ordine. Opzioni di imballaggio personalizzate disponibili.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, testo stampato, materiale della guaina del cavo
- Opzioni di colore del connettore
- Etichettatura OEM, anelli di identificazione, etichette per cavi
