Modulo di loopback in fibra ottica MTP OM3 a 8 fibre per test di rete 40/100G

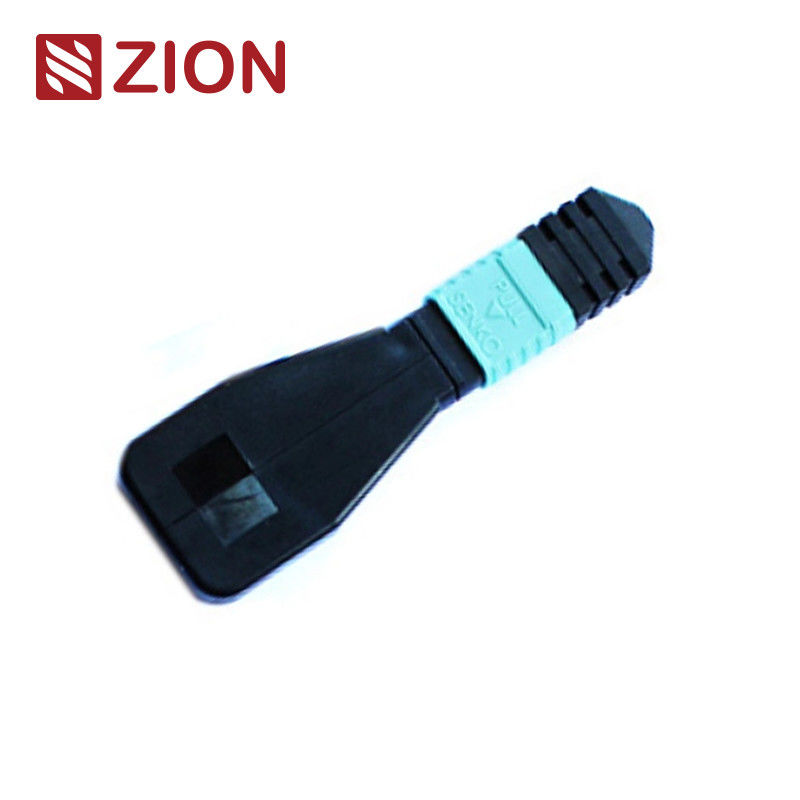

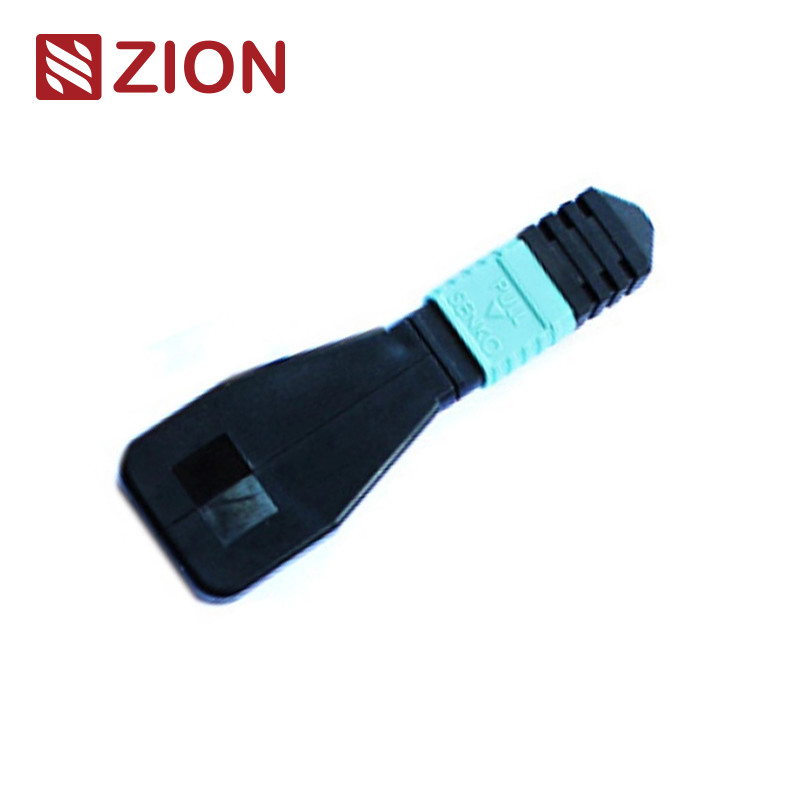

Modulo / Cavo Loopback in Fibra Ottica 8F MTP OM3

Il loopback MTP contiene ponticelli in fibra MTP configurati in una disposizione loopback, con entrambe le estremità della fibra terminate in un connettore MTP per creare un percorso ottico all'interno dello stesso connettore. Ciò consente di testare la capacità di lancio del dispositivo e la sensibilità del ricevitore, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali alla sorgente, è possibile identificare vari potenziali problemi, consentendo test e valutazioni efficaci di singoli componenti o interfacce all'interno delle reti in fibra ottica.

I loopback in fibra ottica sono disponibili in più configurazioni per ospitare connettori MTP a 8, 12 e 24 core con varie disposizioni di fibre per test completi delle porte. Il modulo loopback in fibra MTP 8F verifica e testa i ricetrasmettitori con interfacce MTP, in particolare i dispositivi QSFP+ 40GBASE-SR4/CSR4. La versione 12F supporta dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4, mentre la versione 24F è progettata per dispositivi 100GBASE-SR10 CXP/CFP.

I moduli Loopback MTP forniscono segnali in loop per testare le funzioni di trasmissione e ricezione, ampiamente utilizzati in ambienti di test, in particolare all'interno delle reti a ottica parallela 40G e 100G. I loopback collegano le posizioni Transceiver (TX) e Receiver (RX) delle interfacce dei ricetrasmettitori MTP. Questi moduli facilitano e accelerano i test di perdita di inserzione (IL) dei segmenti di rete ottica se collegati a trunk MTP e cavi di connessione.

OMC offre una linea completa di assemblaggi loopback in fibra ottica MTP per test di burn-in e convalida di componenti e sistemi di rete MTP. Questi assemblaggi testano efficacemente la capacità del trasmettitore e la sensibilità del ricevitore per i requisiti di telecomunicazioni e datacom, confezionati in alloggiamenti compatti per la massima densità in applicazioni ad alta densità.

Riferimento Singlemode MTP: EIA/TIA-604-5
Dettagli Alloggiamento Singlemode MTP:
• SM APC: Connettori verdi + stivale nero (MTP a perdita standard)
• SM APC: Connettori gialli + stivale nero (MTP a bassissima perdita)

Riferimento Multimode MTP: EIA/TIA-604-5
Dettagli Alloggiamento Multimode MTP:
• OM1 e OM2 PC: Connettori beige + stivale nero (MTP a perdita standard)
• OM3 e OM4 PC: Connettori acquamarina + stivale nero (MTP a perdita standard e bassissima perdita)
• OM3 e OM4 PC: Connettori viola erica + stivale nero (MTP a perdita standard)

Un test loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo reindirizzamento allo stesso dispositivo per verificare il corretto funzionamento o risolvere i problemi dei nodi di rete difettosi. Per i test loopback in fibra ottica, i loopback ottici verificano l'affidabilità operativa dei dispositivi. Utilizzando cavi o moduli loopback in fibra ottica per la trasmissione dei dati, il segnale emesso dal dispositivo viene reindirizzato dalla porta di trasmissione (Tx) alla porta di ricezione (Rx) dello stesso componente.

I test loopback in fibra ottica sono comunemente impiegati per il controllo dei ricetrasmettitori in fibra ottica. Poiché i ricetrasmettitori hanno porte separate per la ricezione e la trasmissione dei segnali luminosi, il test di queste porte è essenziale per la manutenzione e la risoluzione dei problemi. Il processo di test instrada il segnale laser dalla porta del trasmettitore alla porta del ricevitore, quindi confronta il modello trasmesso con il modello ricevuto per garantire che siano identici e privi di errori.

Quando si seleziona un loopback per un ricetrasmettitore, considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo. La guida alla selezione per i moduli ricetrasmettitori comunemente utilizzati è riassunta nelle tabelle seguenti.

Questa guida fornisce scelte specifiche di loopback in fibra per ricetrasmettitori in fibra ottica comunemente utilizzati. Per i moduli ricetrasmettitore non menzionati qui, è possibile selezionare loopback adatti comprendendo il tipo di interfaccia, il contatto fisico e i requisiti del tipo di cavo.

Questi cavi in fibra ottica sono confezionati in imballaggi facili da maneggiare e ben protetti con etichettatura OMC come standard. Le dimensioni dei cartoni disponibili includono 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. Il cartone specifico utilizzato dipende dalla quantità di merce ordinata. Sono disponibili opzioni di imballaggio personalizzate.
