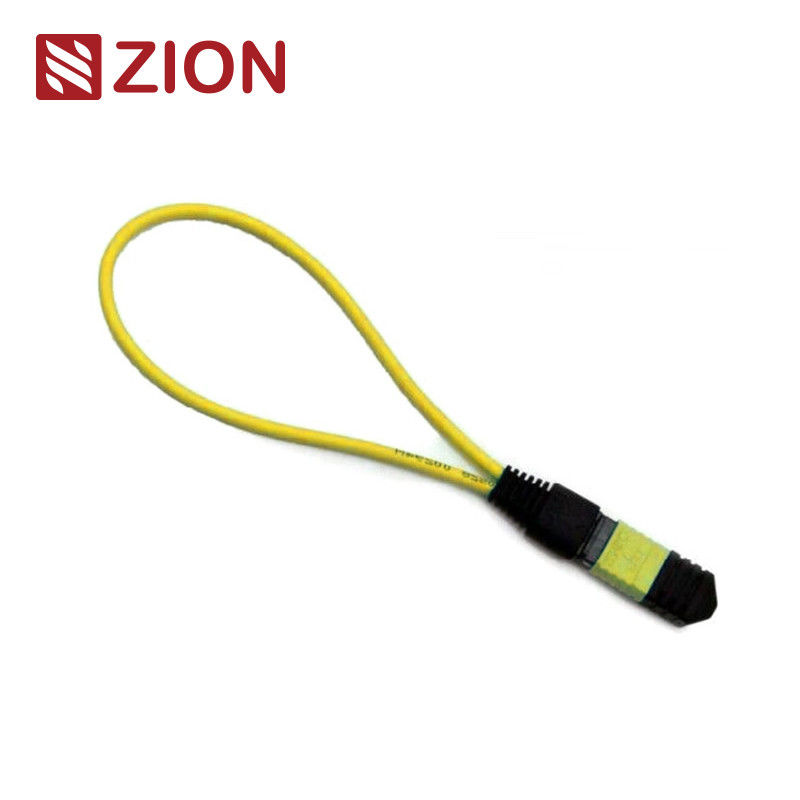

12 Fibra MTP Modulo di loopback in fibra ottica monomodo per test di rete 40/100G

12F MTP SM Fiber Optic Loopback Module/cavo

Il loopback MTP contiene i jumper MPO in fibra configurati in un sistema di loopback, con entrambe le estremità della fibra terminate in un connettore MTP per creare un percorso ottico all'interno dello stesso connettore.Questa configurazione consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G.aiuta a identificare i vari problemi potenziali e facilita il test e la valutazione efficaci dei singoli componenti o interfacce all'interno delle reti a fibra ottica.

Disponibili in molteplici configurazioni, questi moduli loopback ospitano connettori MTP a 8 core, 12 core e 24 core con varie configurazioni di fibra per soddisfare i requisiti della porta di prova.Il modulo 12F MTP Fiber Loopback verifica e testa specificamente i ricevitori con interfacce MTP per dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4.

I moduli MTP Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione.Loopbacks collegano le posizioni del trasmettitore (TX) e del ricevitore (RX) delle interfacce dei trasmettitori MTP, facilitando e accelerando la prova di perdita di inserimento (IL) dei segmenti di rete ottica quando sono collegati a tronchi MTP o condotti di patch.

Referenza MPO singlemode:IEC 61754-7
Dettagli dell'alloggio MPO singlemode:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a perdite super basse)

Referenza MPO Multimode:IEC 61754-7
Dettagli dell'alloggiamento MPO Multimode:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)

Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo ritorno allo stesso dispositivo per verificare la corretta funzionalità o risolvere i nodi di rete difettosi.Per le prove di loopback in fibra ottica, i loopback ottici verificano l'affidabilità operativa dei dispositivi, utilizzando cavi o moduli loopback in fibra ottica per la trasmissione dei dati,il segnale emesso dal dispositivo è ricorrente dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente.

12F MPO-LC/SC/FC/ST Cavi ad imbracatura retta sono progettati per applicazioni di 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.Ottimizzato per ambienti di data center ad alta densità 10/40/100G.

Tutti i connettori MPO OMC sono provenienti da Senko/Nissin/Sumitomo.

Quando si seleziona un loopback per un trasmettitore, si deve considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo.

Questi cavi in fibra ottica sono confezionati in imballaggi ben protetti, etichettati e contrassegnati da OMC come standard.Il cartone specifico utilizzato dipende dalla quantità di merce ordinataSono disponibili opzioni di imballaggio personalizzate.
