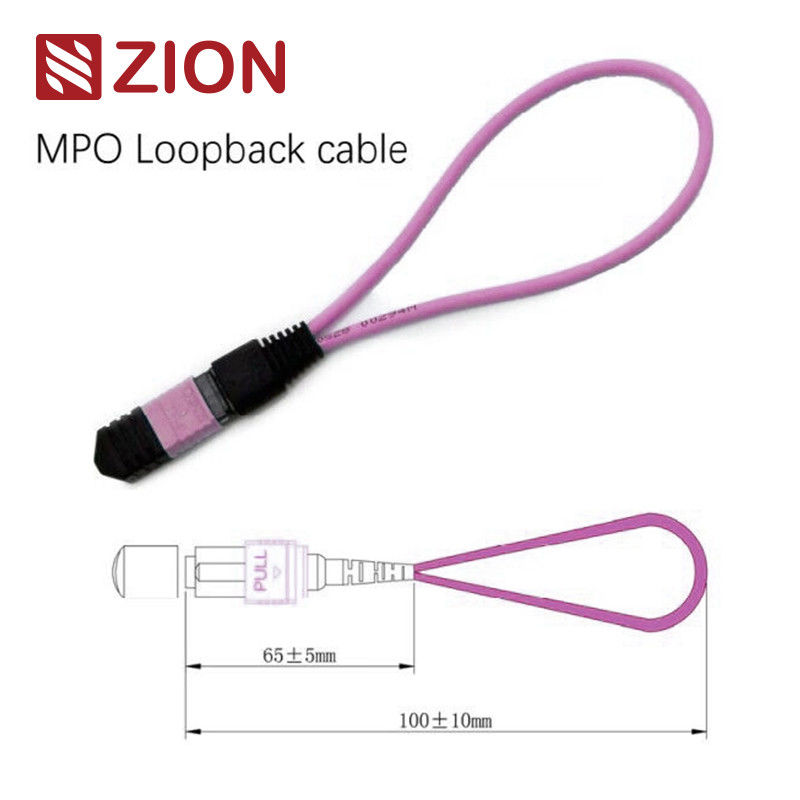

modulo a fibra ottica /Cable di "loopback" di 12F MPO OM4
Zion Code e descrizione
Zion Code
Zion Description
ZCM1127HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MPO OM4
Il ciclo di MPO contiene la linea di salto dell'anello della parte posteriore di MPO nel "LOOPBACK" e mette entrambe l'estremità della fibra in un connettore di MPO per raggiungere il percorso leggero nello stesso connettore. La capacità del lancio e la sensibilità in ricezione del dispositivo, particolarmente nella comunicazione della rete 40/100G, possono individuare i vari fenomeni potenziali restituendo i segnali raggiungere l'efficaci prova e valutazione di singola componente o interfaccia sulla rete della fibra.
Ci sono molte configurazioni del circuito di fibra ottica, che possono accomodare i 8 - il centro, 12 - centri e 24 - il connettore del centro MPO e parecchie configurazioni della fibra della fibra da adattarsi al porto nel modulo di "loopback" della fibra di test.8F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – dispositivi di 40GBASE-SR4/CSR4 QSFP+. il modulo di "loopback" della fibra di 12F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – i dispositivi QSFP+ o 100GBASE-SR4 di 40GBASESR4. il modulo di "loopback" della fibra di 24F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – dispositivi di 100GBASESR10 CXP/CFP.
I moduli di "loopback" di MPO fornisce un segnale avvolto provare per trasmettere e ricevendo le funzioni. Ha usato ampiamente all'interno dell'ambiente di prova particolarmente all'interno delle reti parallele 40 e 100G delle ottica. I "loopback" sono sviluppati per collegare le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce dei ricetrasmettitori di MPO. I "loopback" di MPO possono facilitare ed accelerare le prove dell'IL dei segmenti ottici delle reti collegandoli ai tronchi/toppa di MPO conduce.
OMC offre una linea di assemblee a fibra ottica di "loopback" di MPO per bruciatura e la prova delle componenti e dei sistemi della rete di MPO. Queste Assemblee di "loopback" di MPO sono utilizzate efficacemente per verificare la capacità del trasmettitore e la sensibilità del ricevitore dell'attrezzatura di rete, specialmente a Telecomunicazioni ed a requisiti di datacom. Sono imballate in un alloggio compatto per il disponibile più ad alta densità per queste applicazioni.
La norma industriale dei connettori:
Connettore
Riferimento
Abitazione dei dettagli
MPO monomodale
IEC 61754-7
MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente)
MPO misto
IEC 61754-7
PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO)
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C
Manica della fibra del10G compiacente
40G e 100G IEEE 802,3
I dettagli del materiale
Specifiche ottiche:
Oggetto
Parametro
Tipo della fibra
Misto
Diametro della fibra
50/125um, 62.5/125um
Perdita di inserzione
Millimetro <1.0dB
Attenuazione di riflessione
Millimetro >25dB
prova di Inserzione-tirata
500times, IL <0.5dB
Temperatura di operazione
-40℃~+80℃
Prova di "loopback" a fibra ottica:
Tipicamente, una prova di "loopback" è una prova in cui un segnale è inviato da un dispositivo di comunicazione ed ha avvolto - posteriore al dispositivo come modo determinare se sta funzionando bene o come modo effettuare un analisi guasti di un nodo difettoso nella rete. Per quanto riguarda prova di "loopback" a fibra ottica, i "loopback" ottici sono usati per verificare l'affidabilità operativa del dispositivo. Facendo uso del cavo a fibra ottica di "loopback" o del modulo a fibra ottica di "loopback" per la trasmissione dei dati, il segnale emesso dal dispositivo è avvolto dal trasmette l'estremità (di Tx) di un componente attivo di nuovo al riceve l'estremità (di Rx) della stessa componente.
Applicazione:
Quando si tratta dell'applicazione pratica, la prova di "loopback" a fibra ottica è impiegata spesso per il controllo dei ricetrasmettitori a fibra ottica. Poiché il ricetrasmettitore ha due porti per la ricezione e la trasmissione del segnale luminoso, è necessario da provare i porti per vedere se sono ancora nell'ambito dell'operazione. Quindi, la prova di "loopback" a fibra ottica è il modo più conveniente per manutenzione del ricetrasmettitore. Il processo difficile è dirigendo il segnale del laser dal porto del trasmettitore di nuovo al porto del ricevitore. Poi il modello trasmesso è paragonato al modello ricevuto per assicurarsi che siano identici e non abbiano errore.
il ha collocato con i ricetrasmettitori dell'interfaccia di 100G o di 40G MPO/MPO
il modulo di "loopback" delpuò essere utilizzato per verificare la capacità della trasmissione e la sensibilità del ricevitore dell'attrezzatura di rete a fibra ottica.
Nomina delle informazioni di conferma di Rules&Order:
Connettore
Manica della fibra
Polarità (allineamento di Manica)
Quale da scegliere per un ricetrasmettitore specifico?
Tenendo conto delle caratteristiche comuni del ricetrasmettitore e del "loopback", dovremmo pensare al tipo del connettore, al tipo della lucidatura ed al tipo di cavo quando seleziona un "loopback" per il ricetrasmettitore. La guida di selezione per alcuni moduli principalmente utilizzati del ricetrasmettitore è riassunta nelle seguenti tavole.
Tabella 1: Scelte di "loopback" per i ricetrasmettitori di 10G SFP+
Modello
Tipo di interfaccia
Tipo di cavo
"loopback" adatto
10GBASE-USR
Duplex di LC (PC)
MMF
"loopback" duplex della fibra mista di LC/UPC
10GBASE-SR
Duplex di LC (UPC)
MMF
10GBASE-LR
Duplex di LC (UPC)
MMF
10GBASE-ER
Duplex di LC (UPC)
SMF
Fibra monomodale duplex di LC/UPC "loopback"
10GBASE-ZR
Duplex di LC (PC)
SMF
Tabella 2: Scelte di "loopback" per i ricetrasmettitori di 40G QSFP+
Modello
Tipo di interfaccia
Tipo di cavo
"loopback" adatto
40GBASE-CSR4
MTP/MPO (UPC)
MMF
8/12 di fibra mista delle fibre MTP/UPC "loopback"
40GBASE-SR4
MTP/MPO (UPC)
MMF
40GBASE-PLRL4
MTP/MPO (APC)
SMF
8/12 di "loopback" monomodale della fibra delle fibre MTP/APC
40GBASE-PLR4
MTP/MPO (APC)
SMF
40GBASE-LR4
Duplex di LC (PC)
SMF
Fibra monomodale duplex di LC/UPC "loopback"
40GBASE-LR4L
Duplex di LC (UPC)
SMF
40GBASE-ER4
Duplex di LC (UPC)
SMF
40GBASE-LX4
Duplex di LC (UPC)
MMF/SMF
Misto di LC/UPC/singolo duplex
Tabella 3: Scelte di "loopback" per i ricetrasmettitori di 100G QSFP28
Modello
Tipo di interfaccia
Tipo di cavo
"loopback" adatto
100GBASE-SR4
MTP/MPO (UPC)
MMF
8/12 di fibra mista delle fibre MTP/UPC "loopback"
100GBASE-PSM4
MTP/MPO (APC)
SMF
8/12 di "loopback" monomodale della fibra delle fibre MTP/APC
100GBASE-LR4
Duplex di LC (PC)
SMF
Fibra monomodale duplex di LC/UPC "loopback"
Tabella 4: Scelte di "loopback" per i ricetrasmettitori di CFP
Modello
Tipo di interfaccia
Tipo di cavo
"loopback" adatto
40GBASE-SR4 CFP
MTP/MPO (UPC)
MMF
8/12 di fibra mista delle fibre MTP/UPC "loopback"
40GBASE-LR4 CFP
Duplex dello Sc (UPC)
SMF
Fibra monomodale duplex di SC/UPC "loopback"
40GBASE-FR CFP
Duplex dello Sc (UPC)
SMF
100GBASE-LR4 CFP
Duplex dello Sc (PC/UPC)
SMF
100GBASE-ER4 CFP
Duplex dello Sc (PC/UPC)
SMF
100GBASE-SR4 CFP
MPO/MTP (UPC)
MMF
24 fibre miste delle fibre MTP/UPC "loopback"
Conclusione
Questa posta discute le scelte specifiche di "loopback" della fibra per alcuni ricetrasmettitori a fibra ottica i più comunemente usati. Per altri moduli del ricetrasmettitore che non sono citati in questa posta, possiamo anche sapere scegliere un "loopback" adatto per ottenendo i dettagli circa il suo tipo del tipo di interfaccia, del contatto fisico e di cavo.
"loopback" a fibra ottica caldo del MPO di Zion Communication
Zion Code
Zion Description
7236013
ZCM1111HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MPO MP
7236014
ZCM1121HXA1
modulo a fibra ottica/cavo di "loopback" di 12F MPO MP
7236015
ZCM1141HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MPO MP
7236016
ZCM1116HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MPO OM3
7236017
ZCM1126HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MPO OM3
7236018
ZCM1146HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MPO OM3
7236019
ZCM1117HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MPO OM4
7236020
ZCM1127HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MPO OM4
7236021
ZCM1147HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MPO OM4
7236022
ZCM2111HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MTP MP
7236023
ZCM2121HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MTP MP
7236024
ZCM2141HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MTP MP
7236025
ZCM2116HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MTP OM3
7236026
ZCM2126HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MTP OM3
7236027
ZCM2146HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MTP OM3
7236028
ZCM2117HXA1
modulo a fibra ottica /Cable di "loopback" di 8F MTP OM4
7236029
ZCM2127HXA1
modulo a fibra ottica /Cable di "loopback" di 12F MTP OM4
7236030
ZCM2147HXA1
modulo a fibra ottica /Cable di "loopback" di 24F MTP OM4
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato.
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo,scatola, spedente i segni
