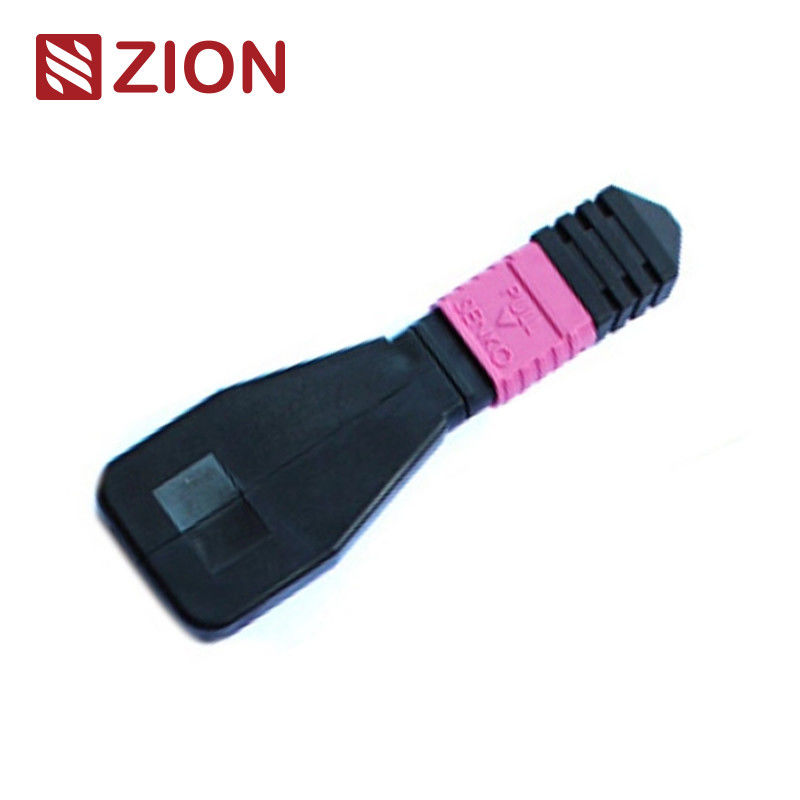

Modulo/cavo loopback in fibra ottica MPO OM4 a 8 fibre
Il modulo/cavo loopback in fibra ottica 8F MPO OM4 è progettato per testare e verificare le apparecchiature di rete in ambienti di comunicazione dati ad alta velocità.
Identificazione del prodotto
Codice di Sion:ZCM1117HXA1
Descrizione di Sion:Modulo/cavo loopback in fibra ottica 8F MPO OM4
Il loopback MPO contiene connettori MPO che avvolgono entrambe le estremità della fibra all'interno dello stesso connettore, creando un percorso ottico chiuso. Ciò consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali alla sorgente, aiuta a localizzare vari fenomeni di rete e facilita test e valutazioni efficaci di singoli componenti o interfacce all'interno delle reti in fibra ottica.
Opzioni di configurazione
I loopback in fibra ottica sono disponibili in più configurazioni per ospitare connettori MPO a 8, 12 e 24 core con varie configurazioni di fibra per soddisfare i requisiti delle porte di test.
- Modulo loopback in fibra 8F MPO: verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASE-SR4/CSR4 QSFP+
- Modulo loopback in fibra 12F MPO: verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASESR4 QSFP+ o 100GBASE-SR4
- Modulo loopback in fibra 24F MPO: verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 100GBASESR10 CXP/CFP
Test delle applicazioni
I moduli MPO Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione. Sono ampiamente utilizzati negli ambienti di test, in particolare nelle reti ottiche parallele 40G e 100G. I loopback collegano le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce dei ricetrasmettitori MPO, facilitando e accelerando il test della perdita di inserzione (IL) dei segmenti di rete ottica quando collegati a trunk MPO e cavi patch.
Standard dei connettori
Riferimento MPO monomodale:CEI 61754-7
Dettagli dell'alloggiamento monomodale MPO:
- SM APC: connettori verdi + boot nero (Standard Loss MPO)
- SM APC: connettori gialli + boot nero (MPO a bassissime perdite)
Riferimento multimodale MPO:CEI 61754-7
Dettagli dell'alloggiamento multimodale MPO:
- OM1 e OM2 PC: connettori beige + boot nero (Standard Loss MPO)
- PC OM3 e OM4: connettori Aqua + boot nero (MPO standard e a bassissime perdite)
- PC OM3 e OM4: connettori viola erica + boot nero (MPO con perdita standard)
Standard di conformità:
• Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5).
• Cablaggio strutturato secondo TIA-568-C
• Conforme al canale in fibra ottica 10G
• 40G e 100G IEEE 802.3
Dettagli sui materiali
Specifiche ottiche
| Parametro | Specifica |
|---|
| Tipo di fibra | Multimodale |
| Diametro della fibra | 50/125um, 62,5/125um |
| Perdita di inserzione | MM < 1,0 dB |
| Perdita di ritorno | MM > 25 dB |
| Test di inserimento-trazione | 500 volte, IL < 0,5 dB |
| Temperatura di funzionamento | Da -40℃ a +80℃ |
Test di loopback in fibra ottica
Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo loopback allo stesso dispositivo per verificare la corretta funzionalità o risolvere i problemi dei nodi di rete difettosi. I loopback ottici verificano l'affidabilità operativa dei dispositivi ricollegando il segnale emesso dall'estremità di trasmissione (Tx) all'estremità di ricezione (Rx) dello stesso componente.
Applicazioni
I cavi con cablaggio dritto 12F MPO-LC/SC/FC/ST sono progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e applicazioni per data center ad alta densità. Ottimizzato per ambienti data center ad alta densità 10/40/100G.
Tutti i connettori OMC MPO provengono da Senko/Nissin/Sumitomo. I cavi patch in fibra MPO sono gruppi di cavi ad alta densità utilizzati in tre aree principali:
- Applicazioni Data Center con ambienti ad alta densità
- Fibra agli impianti edilizi
- Applicazioni di connettori interni in apparecchiature in fibra
Regole di denominazione e conferma dell'ordine
Connettore e canale in fibra ottica
Polarità (allineamento dei canali)
Guida alla scelta del ricetrasmettitore
Quando si seleziona un loopback per un ricetrasmettitore, considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo. Le seguenti tabelle forniscono indicazioni per la selezione dei moduli ricetrasmettitori di uso comune:
Conclusione
Questa guida fornisce scelte specifiche di loopback in fibra per i ricetrasmettitori in fibra ottica di uso comune. Per i moduli ricetrasmettitori non menzionati, è possibile selezionare loopback adeguati comprendendo i requisiti del tipo di interfaccia, del contatto fisico e del tipo di cavo.
Prodotti di loopback in fibra ottica MPO di Zion Communication
7236013 ZCM1111HXA: modulo/cavo loopback in fibra ottica 8F MPO SM
7236014 ZCM1121HXA: modulo/cavo loopback in fibra ottica 12F MPO SM
7236015 ZCM1141HXA: modulo/cavo loopback in fibra ottica 24F MPO SM
7236016 ZCM1116HXA: modulo/cavo loopback in fibra ottica 8F MPO OM3
7236017 ZCM1126HXA: modulo/cavo loopback in fibra ottica 12F MPO OM3
7236018 ZCM1146HXA: modulo/cavo loopback in fibra ottica 24F MPO OM3
7236019 ZCM1117HXA: modulo/cavo loopback in fibra ottica 8F MPO OM4
7236020 ZCM1127HXA: modulo/cavo loopback in fibra ottica 12F MPO OM4
723602: ZCM1147HXA: modulo/cavo loopback in fibra ottica 24F MPO OM4
7236022 ZCM2111HXA: modulo/cavo loopback in fibra ottica 8F MTP SM
7236023 ZCM2121HXA: modulo/cavo loopback in fibra ottica 12F MTP SM
7236024 ZCM2141HXA: modulo/cavo loopback in fibra ottica 24F MTP SM
7236025 ZCM2116HXA: modulo/cavo loopback in fibra ottica 8F MTP OM3
7236026 ZCM2126HXA: modulo/cavo loopback in fibra ottica 12F MTP OM3
7236027 ZCM2146HXA: modulo/cavo loopback in fibra ottica 24F MTP OM3
7236028 ZCM2117HXA: modulo/cavo loopback in fibra ottica 8F MTP OM4
7236029 ZCM2127HXA: modulo/cavo loopback in fibra ottica 12F MTP OM4
7236030 ZCM2147HXA: modulo/cavo loopback in fibra ottica 24F MTP OM4
Confezione
Questi cavi in fibra ottica sono confezionati in imballaggi facilmente maneggevoli e ben protetti, etichettati e contrassegnati da OMC come predefinito.
Dimensioni standard del cartone:
- 34×22×15cm
- 44×34×24 cm
- 54×39×34 centimetri
La selezione del cartone dipende dalla quantità dell'ordine. Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, testo stampato, materiale della guaina del cavo, colore del connettore
- Etichetta OEM, anello di identificazione, etichette per cavi, scatole, contrassegni di spedizione
- Diversi livelli di qualità
