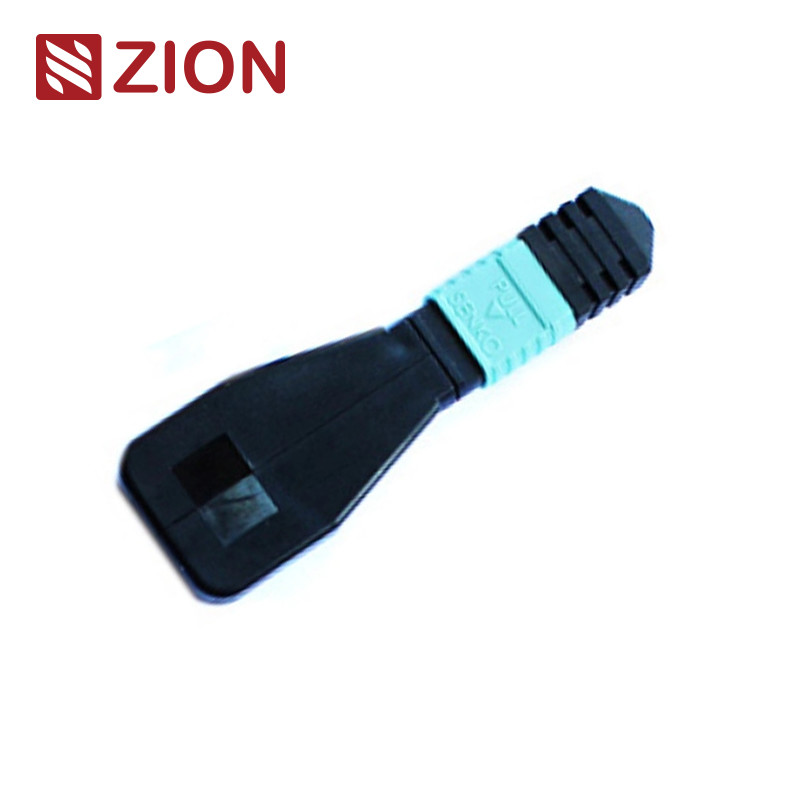

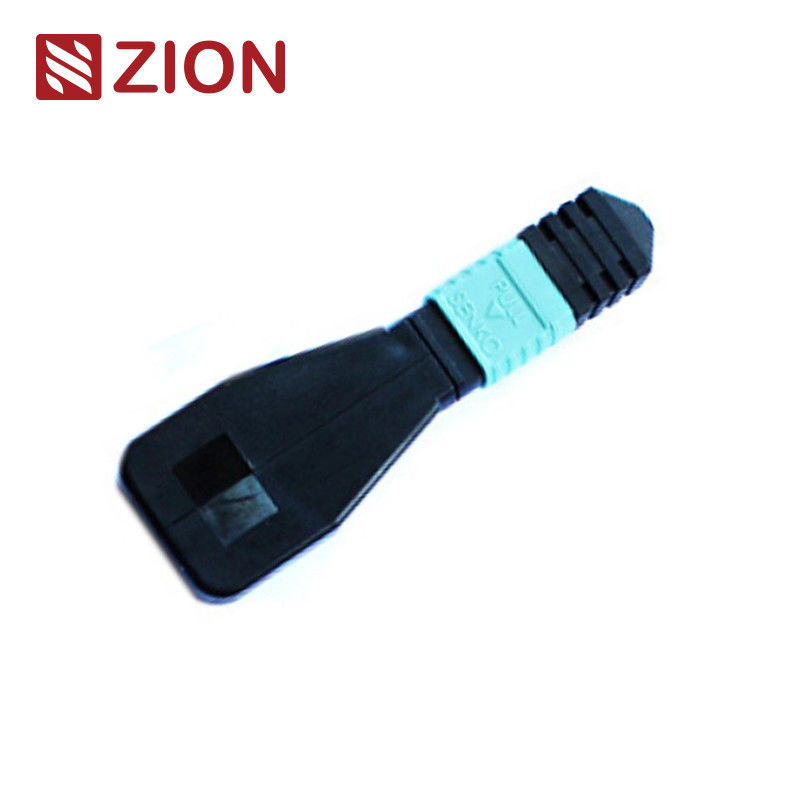

24 fibre MPO OM3 Fiber Optic Loopback Module per i test di rete 40/100G

Modulo di loopback in fibra ottica MPO OM3 ad alte prestazioni progettato per testare e verificare le apparecchiature di rete in ambienti di data center 40G/100G.

Il loopback MPO contiene linee di salto MPO back ring nella configurazione LOOPBACK, collegando entrambe le estremità della fibra in un connettore MPO per creare un percorso completo di luce all'interno dello stesso connettore.Questo consente di testare in modo completo la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G.questi loopback identificano e localizzano efficacemente vari fenomeni di rete per test e valutazione approfonditi di componenti e interfacce di rete a fibra.

Disponibile in più configurazioni di fibra ottica per accogliere connettori MPO a 8 core, 12 core e 24 core, adattandosi a vari requisiti di porta di prova:

I moduli MPO Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione, ampiamente utilizzati negli ambienti di test, in particolare per le reti parallele ottiche 40G e 100G.Questi loopback sono progettati per collegare le posizioni dei trasmettitori (TX) e dei ricevitori (RX) delle interfacce dei trasmettitori MPOEssi facilitano e accelerano il test IL dei segmenti di rete ottica collegandosi ai tronchi MPO e ai canali di patch.

Referenza MPO singlemode:IEC 61754-7
Dettagli dell'alloggio MPO singlemode:SM APC: connettori verdi + carico nero (MPO a perdita standard); SM APC: connettori gialli + carico nero (MPO a perdita super bassa)
Referenza MPO Multimode:IEC 61754-7
Dettagli dell'alloggiamento MPO Multimode:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard); OM3&OM4 PC: connettori Aqua + stivale nero (MPO a perdita standard e super bassa); OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)

Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo looping per verificare la corretta funzionalità e risolvere i nodi di rete difettosi. Optical loopbacks specifically verify the operational reliability of fiber optic devices by looping the emitted signal from the transmit (Tx) end back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

12F MPO-LC/SC/FC/ST Cavi ad imbracatura retta sono progettati per applicazioni di 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.Ottimizzato per ambienti di data center ad alta densità 10/40/100G, questi assemblaggi utilizzano i connettori MPO di Senko/Nissin/Sumitomo e servono tre aree di applicazione primarie:

Quando si seleziona un loopback per moduli trasmettitori specifici, si deve considerare il tipo di connettore, il tipo di lucidatura e la compatibilità del tipo di cavo.Le tabelle seguenti forniscono indicazioni per la selezione dei moduli trasmettitori-ricevitori comunemente utilizzati.:

Per i moduli trasmettitori non specificatamente menzionati, la selezione del loopback appropriato può essere determinata analizzando il tipo di interfaccia, i requisiti di contatto fisico e le specifiche del tipo di cavo.

Questi cavi in fibra ottica sono confezionati in imballaggi ben protetti, facilmente maneggevoli, etichettati e contrassegnati da OMC come standard.La scelta del cartone dipende dal numero di ordini. Opzioni di imballaggio personalizzate disponibili.

Le opzioni di personalizzazione sono:
