12 fibre MPO Modulo di loopback in fibra ottica monomodo per test di rete 40/100G

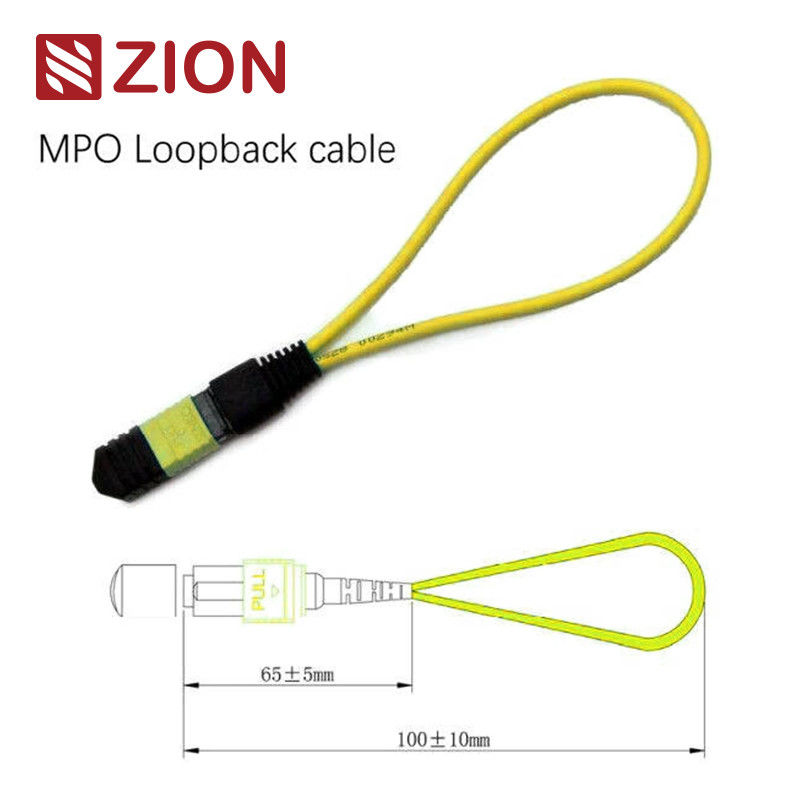

12F MPO SM Fiber Optic Loopback Module/cavo

Il loopback MPO contiene gli MPO back ring jumper nella configurazione LOOPBACK, collegando entrambe le estremità della fibra in un connettore MPO per creare un percorso luminoso continuo all'interno dello stesso connettore.Questo consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G.aiuta a individuare i vari problemi potenziali e facilita il test e la valutazione efficaci di singoli componenti o interfacce sulle reti in fibra ottica.

I loopback in fibra ottica sono disponibili in molteplici configurazioni per ospitare 8-core, 12-core,e connettori MPO a 24 core con varie configurazioni di fibra per adattarsi a diversi requisiti di porta di provaIl modulo 12F MPO Fiber Loopback consente in modo specifico la verifica e il collaudo di transceiver dotati di interfacce MPO per dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4.

I moduli MPO Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione.I loopback sono progettati per collegare le posizioni del trasmettitore (TX) e del ricevitore (RX) delle interfacce del trasmettitore MPO. I loopback MPO facilitano e accelerano il test della perdita di inserimento (IL) dei segmenti di rete ottica collegandoli ai tronchi MPO e ai condotti di patch.

OMC offre una linea completa di assemblaggi di loopback a fibra ottica MPO per la messa a fuoco e il test dei componenti e dei sistemi di rete MPO.Questi MPO Loopback Assemblies testano efficacemente la capacità del trasmettitore e la sensibilità del ricevitore delle apparecchiature di reteSono confezionati in alloggiamenti compatti per la massima densità in queste applicazioni.

Referenza MPO singlemode:IEC 61754-7
Dettagli dell'alloggio MPO singlemode:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO Super Low Loss)

Referenza MPO Multimode:IEC 61754-7
Dettagli dell'alloggiamento MPO Multimode:
OM1 e OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3 e OM4 PC: connettori Aqua + stivale nero (MPO Standard e Super Low Loss)
OM3 e OM4 PC: connettori Heather Violet + boot nero (MPO a perdita standard)

Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo ritorno allo stesso dispositivo per determinare la corretta funzionalità o risolvere i nodi di rete difettosi.Per le prove di loopback in fibra ottica, i loopback ottici verificano l'affidabilità operativa dei dispositivi, utilizzando cavi o moduli loopback in fibra ottica per la trasmissione dei dati,il segnale emesso dal dispositivo è ricorrente dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente.

I test di loopback in fibra ottica sono comunemente utilizzati per verificare i ricevitori in fibra ottica.È essenziale testare queste porte per verificare il corretto funzionamento.Il processo di prova ruota il segnale laser dalla porta del trasmettitore verso la porta del ricevitore.Il modello trasmesso viene quindi confrontato con il modello ricevuto per assicurarsi che siano identici e privi di errori.

La selezione del loopback appropriato per un trasmettitore a fibra ottica richiede la comprensione deltipo di interfaccia,tipo polacco, etipo di cavoDi seguito è riportata una guida di selezione riassunta per i trasmettitori comunemente utilizzati.

Questa guida discute le scelte specifiche di loopback di fibra per i trasmettitori a fibra ottica più comunemente utilizzati.è possibile determinare il loopback appropriato identificando dettagli sul suo tipo di interfaccia, contatto fisico e tipo di cavo.

Questi cavi in fibra ottica sono disponibili in imballaggi ben protetti, etichettati e contrassegnati da OMC come standard.Il cartone specifico utilizzato dipende dalla quantità di merci- Sono disponibili imballaggi personalizzati.
