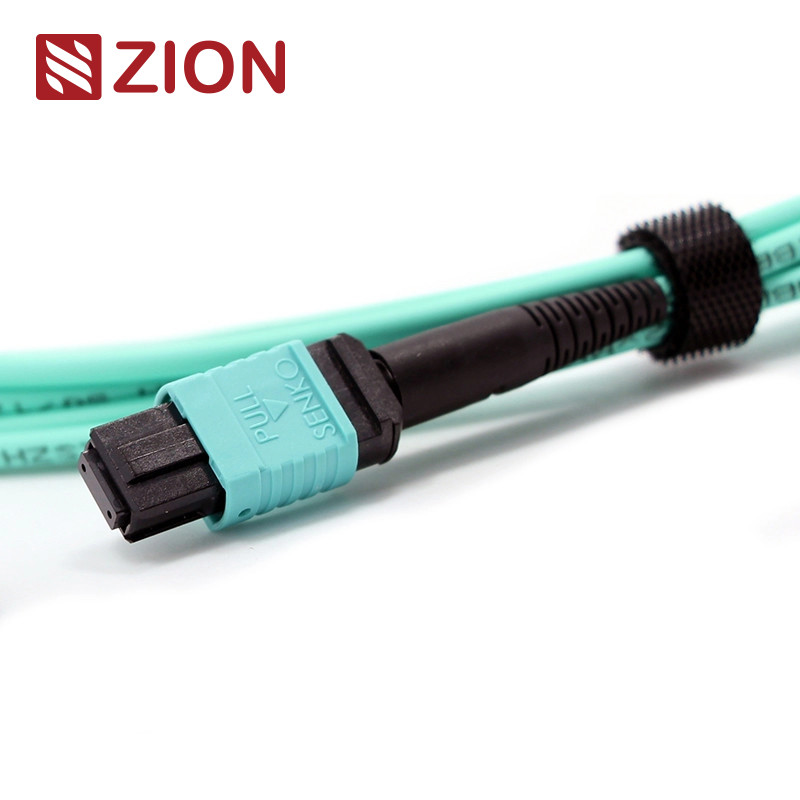

Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24
Zion Code e descrizione
Zion Code
Zion Description
ZCM2157HLA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24
Il connettore di MTP è un tipo di connettore della fibra. MTP (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MTP pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+.
I tipi del connettore di MTP sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC).
Cavo di toppa della fibra di MTP-MTP 3.0mm LSZH. Il cavo del cavo di toppa della fibra di MTP è terminato con il connettore di MTP su entrambe l'estremità. Il cavo di toppa della fibra di MTP collega insieme i moduli di MTP come collegamento permanente. Il cavo di toppa della fibra è disponibile con 12, 24, 48,60,72, 96,144fibers. Il supporto si accelera alle soluzioni del centro dati 10/40/100Gbps. Sono adottate tipicamente per collegare le cassette, i pannelli o i fan-outs resi resistenti di MTP e per facilitare lo spiegamento rapido della spina dorsale ad alta densità che cabla nei centri dati ed in altri alti ambienti della fibra. Inoltre, MTP inoltre fornisce molte flessibilità e convenienza una volta che dovete cambiare lo stile del connettore nei quadri d'interconnessione. Invece di cambiamento del connettore sul tronco di cavo, installante appena una nuova cassetta con il nuovo stile del connettore dal lato di crossconnect del quadro d'interconnessione.
Il cavo di toppa della fibra di 12F MTP-MTP è progettato per 40G QSFP+ SR4, 40G QSFP+ CSR4 e collegamenti diretti dell'ottica di 100G QSFP28 SR4 e centro dati ad alta densità.
La norma industriale dei connettori:
Connettore
Riferimento
Abitazione dei dettagli
MTP monomodale
EIA/TIA-604-5
MP APC: Stivale verde di connectors+black (perdita standard MTP) MP APC: Stivale giallo di connectors+black (MTP con poche perdite eccellente)
MTP misto
EIA/TIA-604-5
PC OM1&OM2: Stivale beige di connectors+black (perdita standard MTP) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MTP con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MTP)
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Attenuazione di riflessione (MTP)
≥60dB(lucidare 8degree)
≥25dB
Attenuazione di riflessione (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Durevolezza
<0>
Intercambiabilità
≤0.2dB
Resistenza alla trazione
>70N
Periodi alimentabili
>600
Temperatura di funzionamento (℃)
·- 40 a + 85°C
Caratteristiche:
perdita di inserzione bassa del, alta attenuazione di riflessione
la TA delha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra
soluzione economica delper il Massachussets-termine di fibra
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili
il colore delha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore
buon nella ripetibilità e nella possibilità di scambio
Applicazione:
Tutti i connettori del MTP di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa di MTP è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree.
l'applicazione di Data Center con l'alto ambiente denso di grado
la fibra ottica alla costruzione
l'applicazione interna del connettore in attrezzatura della fibra.
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MTP
Disegno del cavo del tronco di MTP-MTP 24F.
Lunghezza totale (L) (m)
lunghezza di tolleranza (cm)
0
+5/-0
1
+10/-0
10
+15/-0
40
“+0,5% x L/-0
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MTP
Soluzione di polarità Base-24
Per prendere con la domanda aumentata di più alta larghezza di banda, 24 cavi della fibra MTP/MPO sono presentati per facilitare la migrazione alla rete 100G. Raddoppia la densità di 12 che la fibra che cabla nella stessa orma, che riduce il numero di fibre, permette i meno la via del cavo ed il miglioramento del flusso d'aria. La manutenzione di polarità di base-24 MTP/MPO che cabla, tuttavia, è più complicata. OMC raccomanda il tipo cavo del tronco di A (agiti alla chiave-giù) MTP/MPO. Con il nostro tipo tipo cassetta di AF, nessun'esigenza di Aand Un--U'al cavo della toppa più. Il metodo della connettività è illustrato nella seguente immagine
CAVO del TRONCO caldo di Zion Communication
Zion Code
Zion Description
7236001
ZCM1122HIA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12
7236002
ZCM1152HIA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24
7236003
ZCM1127HLA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12
7236004
ZCM1157HLA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 24
7236005
ZCM1128HMA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 12
7236006
ZCM1158HMA1X
Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24
7236007
ZCM2122HIA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 12
7236008
ZCM2152HIA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 24
7236009
ZCM2127HLA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 12
7236010
ZCM2157HLA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24
7236011
ZCM2128HMA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 12
7236012
ZCM2158HMA1X
Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 24
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato.
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo,scatola, spedente i segni
