Durata: | Variazione tipica | Intercambiabilità: | ≤0,2 dB |
---|---|---|---|
Resistenza alla trazione: | >70 N | Tempi di plug-in: | ≤ 500 |
Temperatura di esercizio (℃): | da -40 a +85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

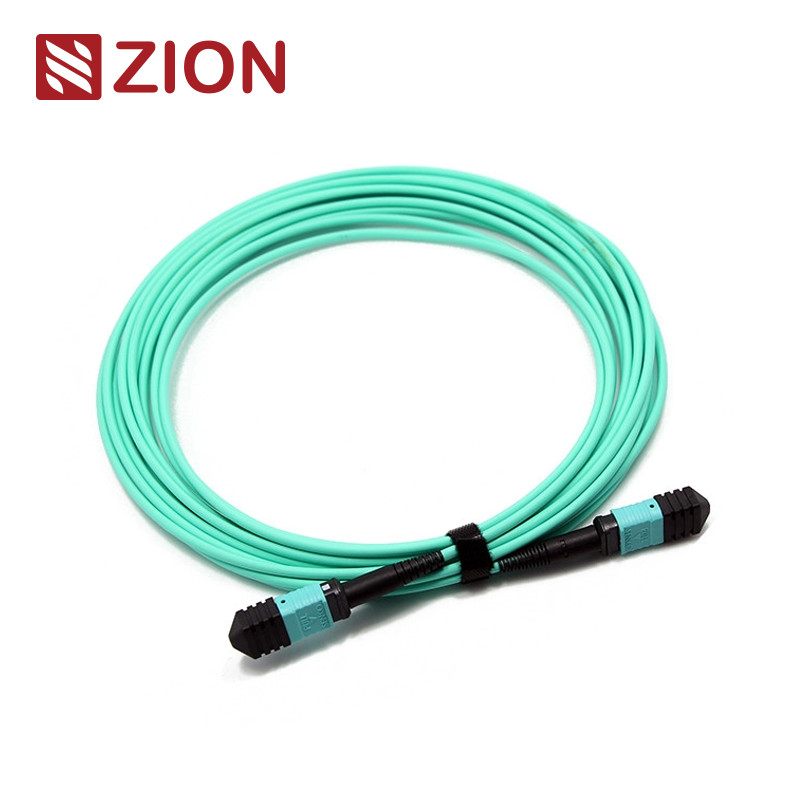

ZCM1127HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12 | |||||||||||||||||||||||||||||||||||||||||||
|
La norma industriale dei connettori:
Connettore | Riferimento | Abitazione dei dettagli | ||||||
MPO monomodale | IEC 61754-7 | MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente) |
||||||
MPO misto | IEC 61754-7 |
PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) |
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
Manica della fibra del 10G compiacente | ||||||||
40G e 100G IEEE 802,3 |
Specifiche ottiche:
Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
perdita di nsertion (MPO) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Attenuazione di riflessione (MPO) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durevolezza | <0> | |||||||
Intercambiabilità | ≤0.2dB | |||||||
Resistenza alla trazione | >70N | |||||||
Periodi alimentabili | ≤500 | |||||||
Temperatura di funzionamento (℃) | ·- 40 a + 85°C |
Caratteristiche: | ||||||||
perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
la TA del ha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
soluzione economica del per il Massachussets-termine di fibra | ||||||||
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
buon nella ripetibilità e nella possibilità di scambio |
Applicazione: | ||||||||||||||||||||||||||||||||||||||||||||
|
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MPO
Disegno del cavo di toppa della fibra di MPO-MPO 12F.
Lunghezza totale (L) (m) | lunghezza di tolleranza (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% x L/-0 |
|
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
1. Polarità un collegamento
I cavi di polarità A MPO usano si agitano, chiave giù progettazione. Di conseguenza, secondo le indicazioni della figura qui sotto, la posizione 1 di una il connettore sta corrispondendo alla posizione 1 di un altro connettore. Non c'è vibrazione di polarità. Di conseguenza, quando usiamo la polarità un cavo di MTP per il collegamento, dobbiamo usare i cavi della toppa del duplex di A-B sui cavi duplex della toppa di A-A e di un'estremità sull'altra estremità. Da allora in questo collegamento, Rx1 deve collegarsi a Tx1. Se non usiamo il cavo duplex della toppa di A-A, secondo il principio di progettazione di polarità un cavo di MTP, la fibra 1 può trasmettere a fibra 1, cioè Rx1 può trasmettere a Rx1, che può causare gli errori. |
2. Collegamento di polarità B
I cavi di polarità la B MTP usano agitano, agitano la progettazione. Di conseguenza, secondo le indicazioni della figura qui sotto, la posizione 1 di un connettore sta corrispondendo alla posizione 12 di un altro connettore. Di conseguenza, quando usiamo il cavo di polarità la B MTP per il collegamento, dovremmo usare i cavi di A-B di una toppa del duplex su entrambe l'estremità. Poiché la chiave fino a agita l'aiuto di progettazione per lanciare la polarità, che fa la fibra 1 trasmette a fibra 12, quello è il Rx1 trasmette a Tx1. |
3. Collegamento di polarità C
Come la polarità i cavi Di un MPO, cavi di polarità la C MPO inoltre usano si agitano, chiave giù progettazione. Tuttavia, dentro nel cavo, c'è una progettazione dell'incrocio della fibra, di cui fa la posizione 1 di un connettore sta corrispondendo alla posizione 2 un altro connettore. Secondo le indicazioni della figura qui sotto, quando usiamo il cavo di polarità la C MTP per il collegamento, dovremmo usare i cavi di A-B di una toppa del duplex su entrambe l'estremità. Dalla progettazione trasversale della fibra contribuire a lanciare la polarità, che fa la fibra 1 trasmetta a fibra 2, quello è il Rx1 trasmette a Tx1. |
Nota: Il tipo di polarità è nella seguente regola-polarità di nomina A; Polarità B; Polarità C
CAVO del TRONCO caldo di Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12 | ||||||
7236002 | ZCM1152HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24 | ||||||
7236003 | ZCM1127HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 12 | ||||||
7236008 | ZCM2152HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 24 | ||||||
7236009 | ZCM2127HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 24 |
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
3. Livello di qualità differente. |
